12
Гигабитный неуправляемый коммутатор
Инструменты, используемые при установке2.3
Отвёртка Phillips
■
Антистатические браслеты
■
Кабели
■
Примечание: Указанные выше инструменты не поставляются в комплекте с
устройством и приобретаются отдельно при необходимости.
Установка устройства2.4
Установка на столе
■
Для установки на столе выполните следующие действия:
Установите устройство на ровной горизонтальной поверхности, достаточно 1.
прочной, чтобы выдержать вес устройства.
Удалите защитную клейкую бумагу с резиновых ножек.2.
Разместите резиновые ножки по углам на нижней панели коммутатора в 3.
указанных для этого местах.
Ножка
Нижняя панель коммутатора
Метки

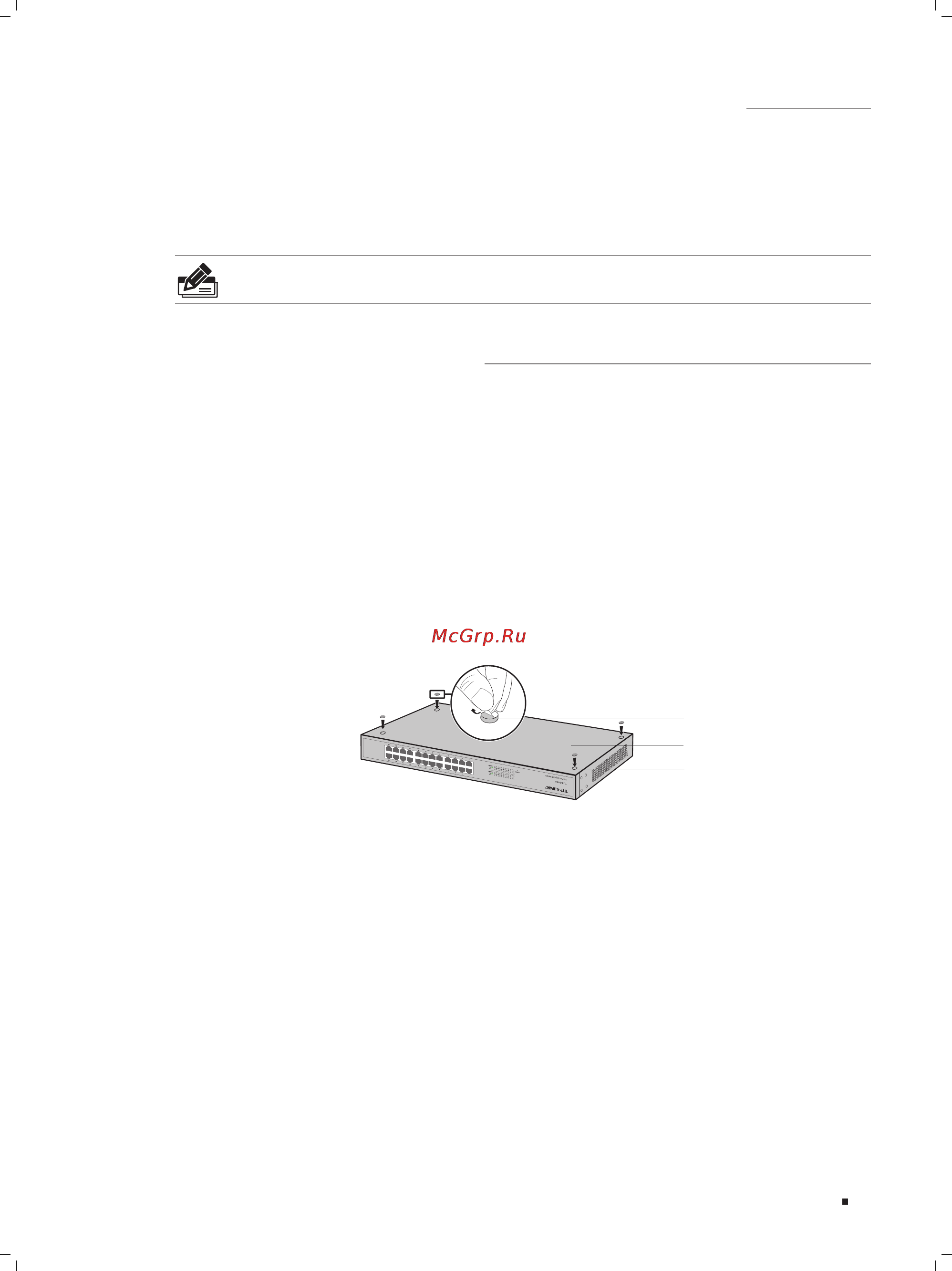

Установка на столеРисунок 2-1
Установка в стойке
■
Для установки коммутатора в стандартную 19 дюймовую стойку (по стандартам
EIA), выполните следующие действия:
Проверьте заземление и устойчивость стойки.1.
Прикрепите крепёжные скобы, поставляемые в комплекте с коммутатором, к 2.
каждой стороне коммутатора с помощью шурупов, как указано на рисунке.
Установка
