18
Гигабитный неуправляемый коммутатор
Выравнивание потенциалов3.3
Выравнивание потенциалов – это практика намеренного электрического
соединения всех заземляемых систем в один контур заземления, либо
соединение всех действующих контуров заземления через закопанную в грунт
или вынесенную на поверхность металлическую конструкцию в целях создания
системы уравнивания потенциалов. При ударе молнии высокое напряжение,
создаваемое разрядом тока во всех системах, будет также присутствовать
в кабелях заземления, и поскольку все кабели заземления будут обладать
одинаковым электрическим потенциалом, они тем самым устранят электрический
разряд, возникающий между системами.

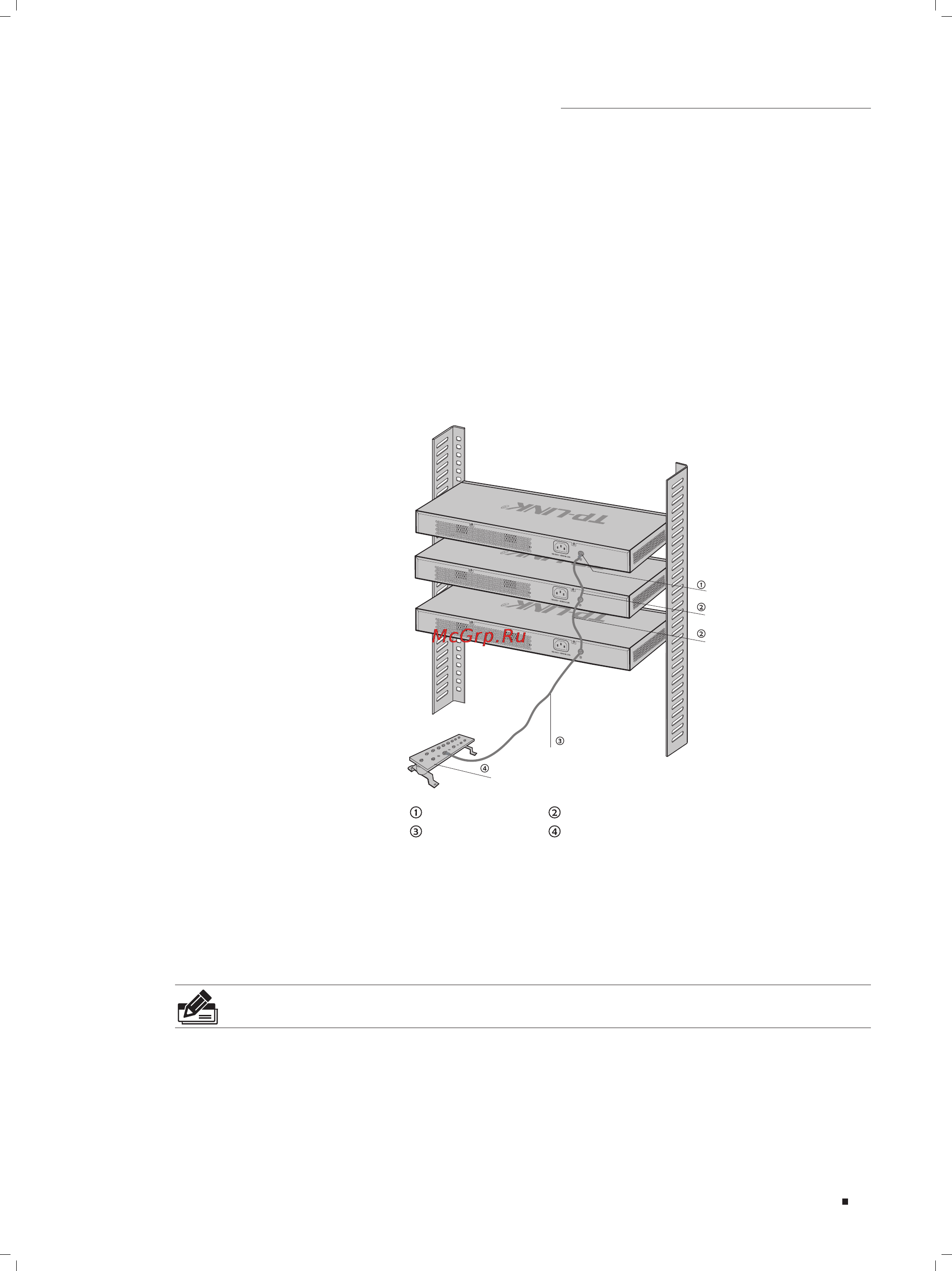

На рисунке ниже показано, как осуществляется выравнивание потенциалов в
сети.
Вывод заземления Кабель выравнивания потенциалов
Шина заземления Кабель заземления
Выравнивание потенциаловРисунок 3-3
При выравнивании потенциалов примите во внимание, что необходимо
использовать обёрнутый медный кабель сечением, по меньшей мере, 6
мм
2
. Лучше всего использовать короткий кабель. Для создания области с
выравненным потенциалом используйте шину заземления.
Примечание: Кабель выравнивания потенциалов не поставляется с нашим
устройством. При необходимости вы можете приобрести его отдельно.
