19
Гигабитный неуправляемый коммутатор
Защита от молний
Использование молниезащитного разрядника3.4
Молниезащитные разрядники для телекоммуникационной и электросети
используются для защиты от ударов молнии.
Молниезащитные разрядник для электросети используется для ограничения
напряжения, возникающего при ударе молнии. Если используемый вне помещения
кабель питания переменного тока необходимо подключить к устройству,
пожалуйста, используйте молниезащитный разрядник для электросети.
Примечание: Молниезащитный разрядник для электросети не поставляется с
нашим устройством. При необходимости вы можете приобрести его отдельно.
Молниезащитный разрядник для телекоммуникационной сети используется
для защиты портов RJ45 устройства от молний. При прокладке кабеля вне
помещения, пожалуйста, подключите к устройству молниезащитный разрядник
для телекоммуникационной сети, прежде чем подключать к нему кабель.
При подключении молниезащитного разрядника для телекоммуникационной сети,
просьба соблюдать следующие правила:
Скорость передачи данных молниезащитного разрядника для
■
те л е комм у н и к а ц ио н н о й с е т и д о л ж н а с о о т в е т с т в о в а т ь с к о р о с т и
соответствующего порта коммутатора. Если скорости не будут совпадать,
молниезащитный разрядник для телекоммуникационной сети не будет
работать. Приобретайте стандартный молниезащитный разрядник.
Установите молниезащитный разрядник для телекоммуникационной сети
■
рядом с защищённым устройством и заземлите его, используя короткий кабель
заземления.

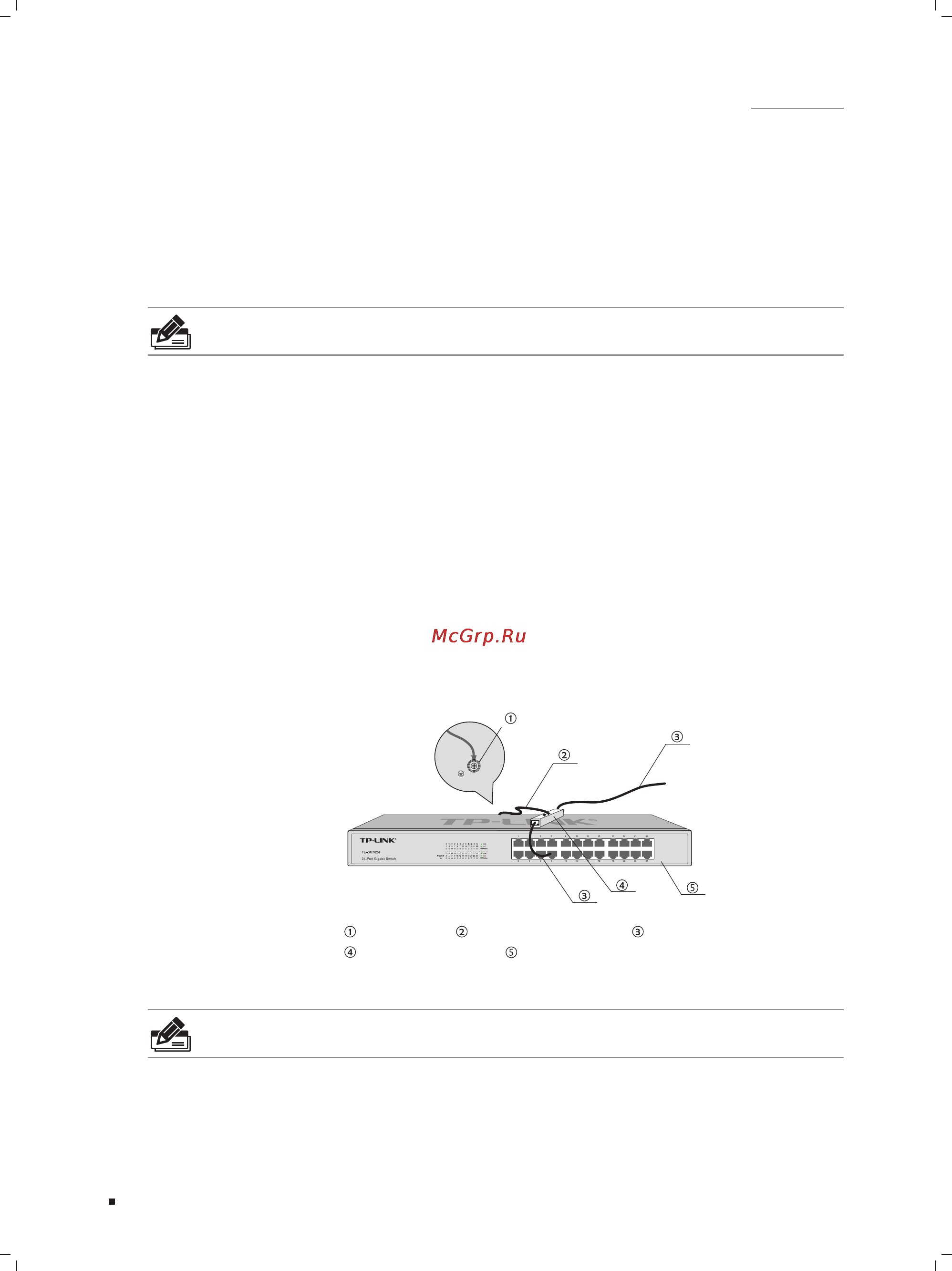

Кабель EthernetКабель выравнивания потенциаловВывод заземления
Молниезащитный разрядник Устройство
Выравнивание потенциаловРисунок 3-4
Примечание: Молниезащитный разрядник не поставляетс я с нашим
устройством. При необходимости вы можете приобрести его отдельно.
