GSM модемы TELEOFIS серии RX. Руководство по эксплуатации. Ред. 1.1
4. Укажите параметры последовательного порта: скорость подключения, биты данных, чётность,
стоповый бит. Нажмите “Применить” и “ОК” (Рис.26).

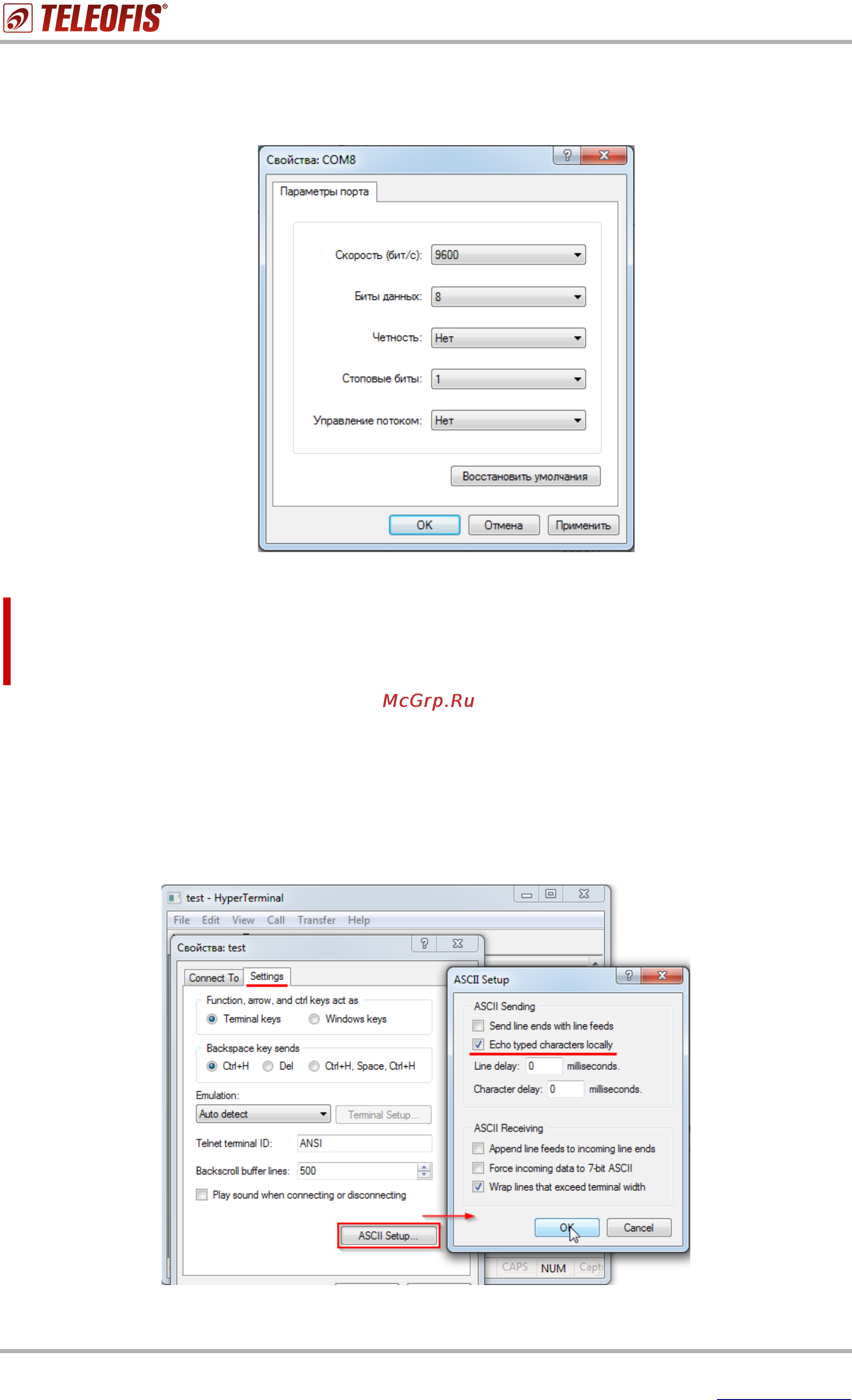

Рис.26. HyperTerminal. Настройка последовательного порта.
ВНИМАНИЕ!
Параметры последовательного порта модема и подключаемого к нему устройства должны быть
одинаковыми.
5. При необходимости в программе можно включить/выключить вывод эхо-команд на экран
терминала для отображения вводимых АТ-команд. Если эхо в модеме выключено, зайдите в
свойства программы (File > Properties), перейдите на вкладку “Settings” и нажмите на кнопку
“ASCII Setup”. Отметьте галочкой пункт “Echo typed characters locally/Отображать
вводимые символы на экране” и нажмите “ОК” (Рис.27). Если эхо включено, отмечать пункт
не надо, иначе программа будет дублировать вводимые символы.
Рис.27. HyperTerminal. Настройка отображения вводимых АТ-команд.
37
