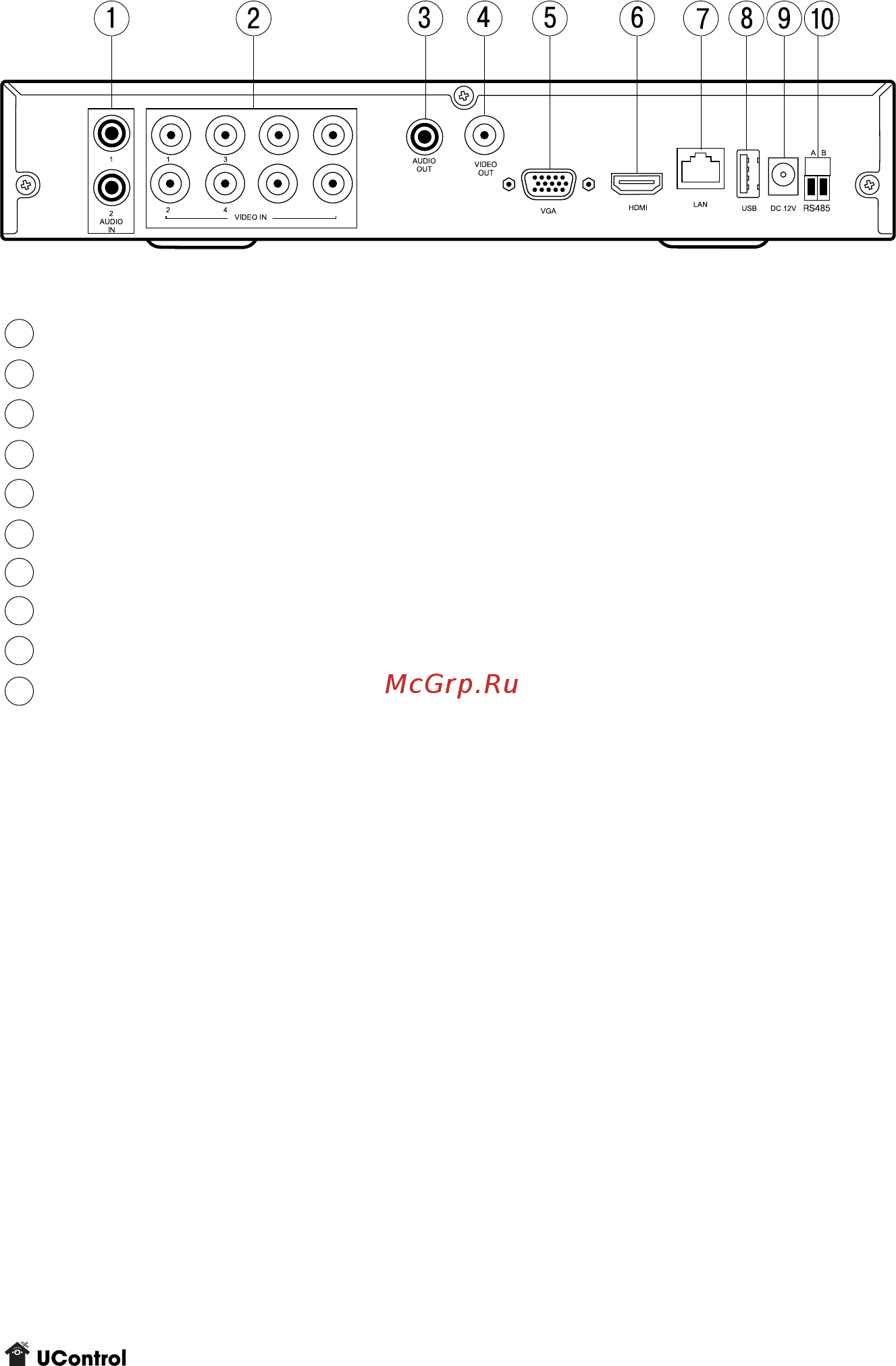

Модель QT5680. Задняя панель
1 AUDIO IN
-
входы RCA для подключения микрофонов.
2 VIDEO IN
-
входы BNC для подключения камер.
3 AUDIO OUT
-
выход RCA для подключения колонок.
4 VIDEO OUT
-
видеовыход на ТВ.
5 VGA
-
видеовыход VGA.
6 HDMI
-
видеовыход HDMI.
7 LAN
-
разъем RJ45 для подключения к сети.
8 USB-разъем для подключения внешних устройств.
9 DC 12V
-
разъем для подключения кабеля питания.
10 RS485
-
разъем для подключения управляемой PTZ камеры.
