18
www.ucontrol.ru

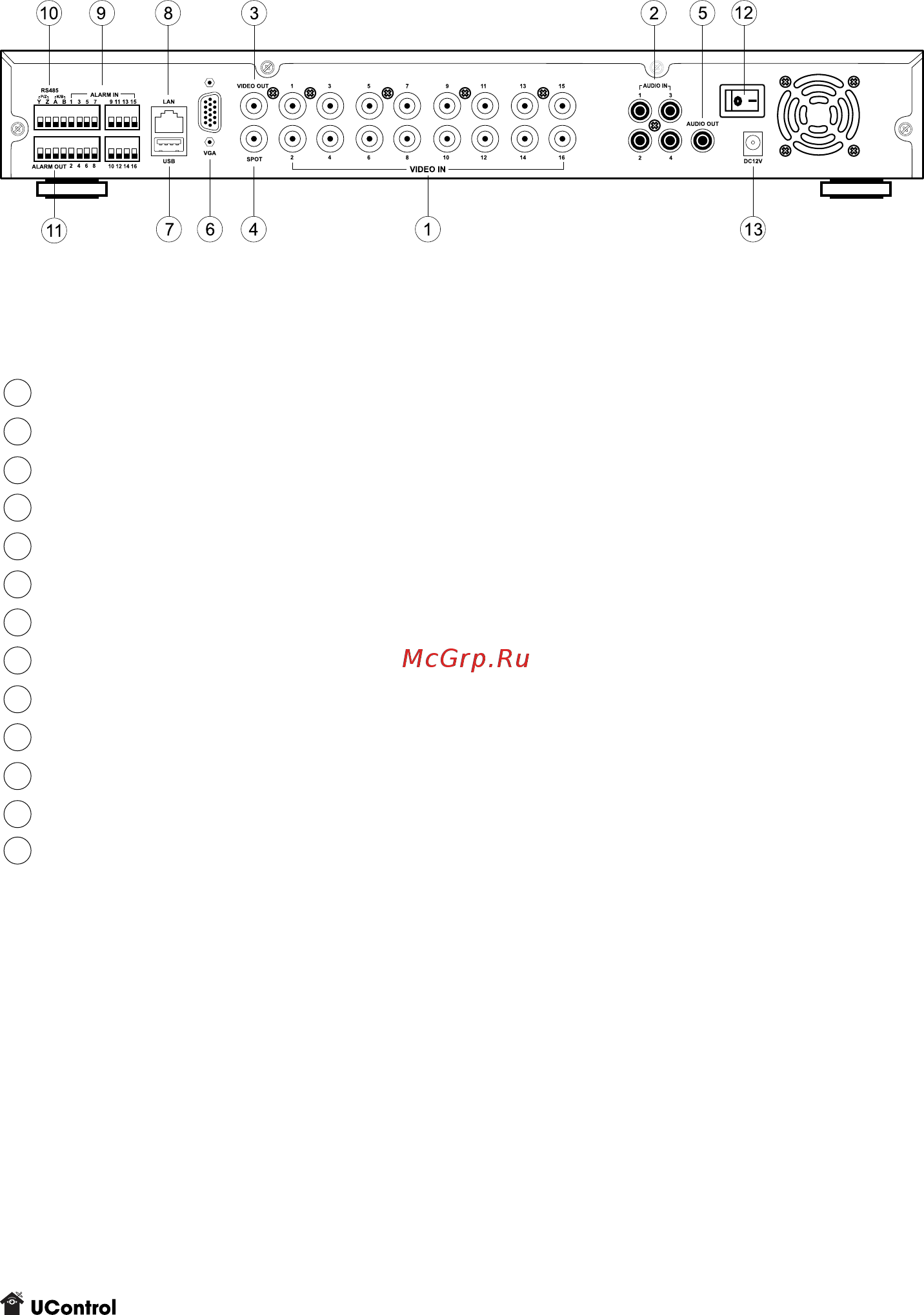

Модель QT526. Задняя панель
1 VIDEO IN
-
входы BNC для подключения камер.
2 AUDIO IN
-
входы RCA для подключения микрофонов.
3 VIDEO OUT
-
видеовыход на ТВ.
4 VIDEO OUT SPOT
-
дополнительный видеовыход на ТВ.
5 AUDIO OUT
-
выход RCA для подключения колонок.
6 VGA
-
видеовыход VGA.
7 USB
-
разъем для подключения внешних устройств.
8 LAN
-
разъем RJ45 для подключения к сети.
9 ALARM IN
-
входы для подключения внешних датчиков тревоги.
10 RS485
-
разъем для подключения управляемой PTZ камеры.
11 ALARM OUT
-
выходы активации по тревоге.
12 Кнопка Включения/Выключения системы видеонаблюдения.
13 DC 12V
-
разъем для подключения кабеля питания.
