20
www.ucontrol.ru

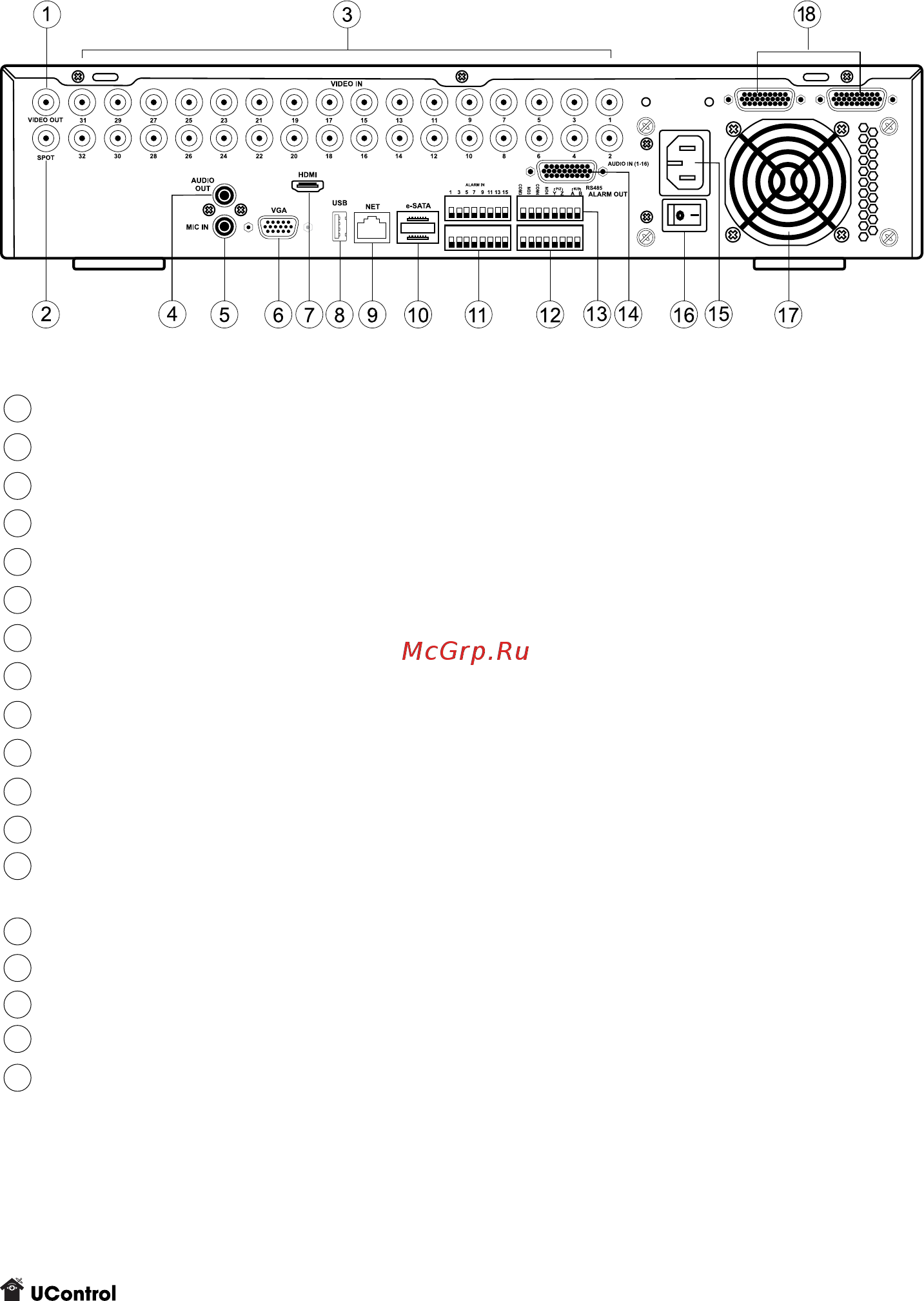

Модель QT4532. Задняя панель
LOOP OUT 17-32LOOP OUT 1-16
1 VIDEO OUT
-
видеовыход на ТВ.
2 VIDEO OUT SPOT
-
дополнительный видеовыход на ТВ.
3 VIDEO IN
-
входы BNC для подключения камер.
4 AUDIO OUT
-
выход RCA для подключения колонок.
5 MICROPHONE IN
-
вход RCA для подключения микрофона (обратная связь).
6 VGA
-
видеовыход VGA.
7 HDMI
-
видеовыход HDMI.
8 USB
-
разъем для подключения USB-мыши.
9 LAN
-
разъем RJ45 для подключения к сети.
10 eSATA
-
разъем для подключения внешнего HDD (копирование записей).
11 ALARM IN
-
входы для подключения внешних датчиков тревоги.
12 ALARM OUT
-
выходы активации по тревоге.
13 Разъем для подключения управляемой PTZ камеры, разъем для подключения
ааааклавиатуры PTZ.
14 AUDIO IN
-
входы для подключения микрофонов.
15 Разъем для подключения кабеля питания.
16 Включение/выключение питания.
17 Вентилятор охлаждения (не загораживать).
18 LOOP OUT
-
видеопетля передачи изображения с каждой камеры на отдельный
ааааэкран.
