17
www.ucontrol.ru

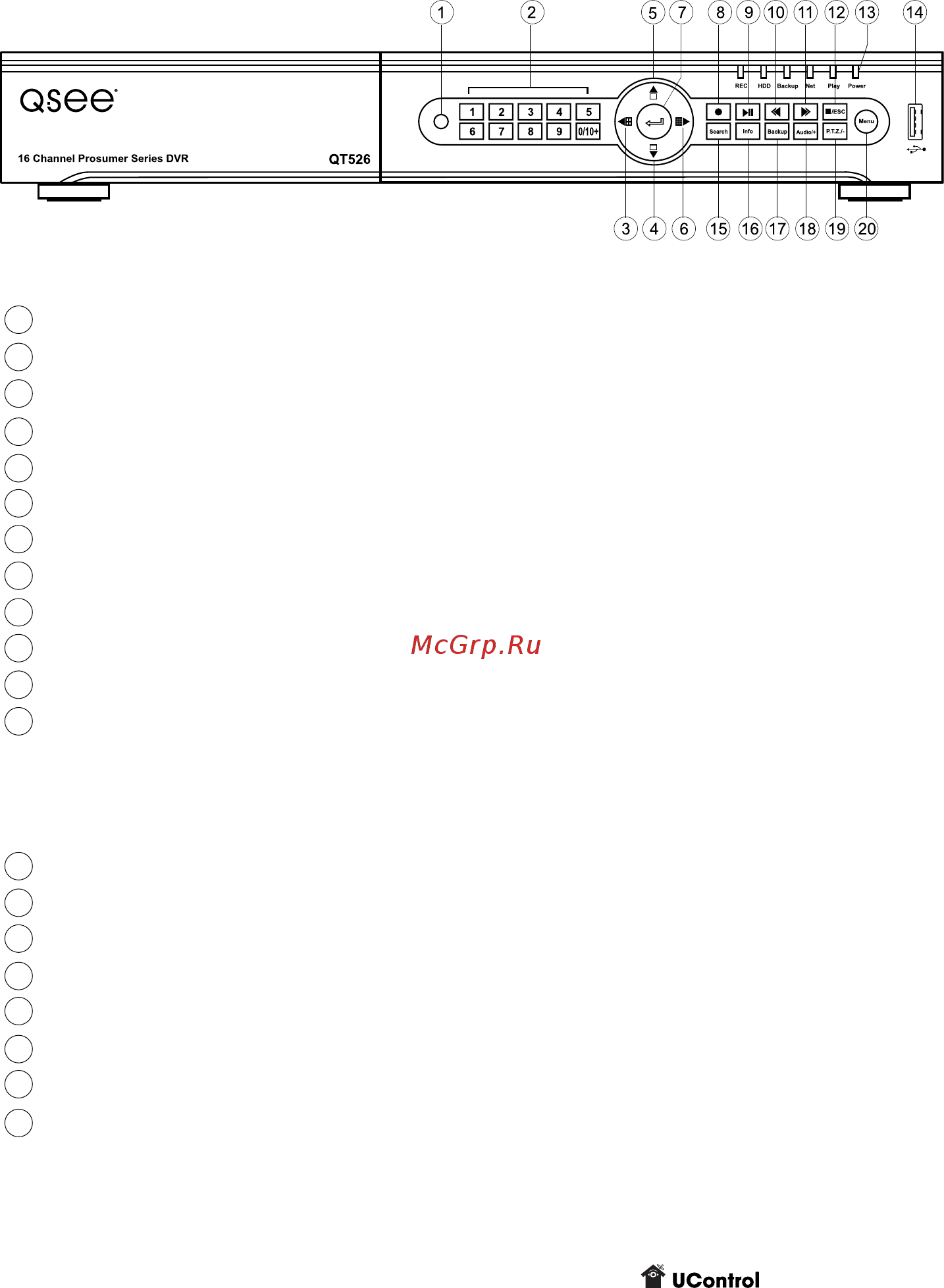

Модель QT526. Передняя панель
1 ИК-приемник для управления ПДУ.
2 Выбор отдельных каналов для полноэкранного просмотра.
3 Отображение 4-х камер на экране, переход по меню.
4 Последовательный вывод изображения с каждой камеры, переход по меню.
5 Последовательный вывод изображения с каждой камеры, переход по меню.
6 Отображение всех камер на экране, переход по меню.
7 «Ввод» для фиксирования выбранного значения.
8 Включение/выключение записи в ручном режиме.
9 Включение/выключение воспроизведения.
10 Выбор скорости обратного воспроизведения.
11 Выбор скорости прямого воспроизведения.
12 Многофункциональная кнопка:
- в режиме воспроизведения кнопка «Стоп».
- при навигации по меню для возврата к предыдущему пункту меню.
- кнопка переключения режима вывода видеосигнала AV/VGA.
13 Индикаторы работы рекордера.
14 USB-разъем для подключения внешних устройств.
15 Вывод на экран меню «Поиск» (воспроизведение записей).
16 Вывод на экран информации о системе.
17 Вывод на экран меню «Архив» (копирование записей).
18 Режим аудио.
19 Вывод на экран меню «PTZ».
20 Вывод на экран главного меню.
