Graco Informer 24L096 [17/42] Калибровка расходомера
![Graco Informer 24L096 [17/42] Калибровка расходомера](/views2/1193386/page17/bg11.png)
Эксплуатация
Калибровка расходомера
ПРИМЕЧАНИЕ. Для получения подробной
информации об экране см. раздел Setup Screen
4 (Экран настройки 5).
Когда проводить калибровку
• При первом запуске системы.
• Каждый раз при использовании в системе новых
материалов, особенно если вязкость материалов
значительно различается.
• В ходе регулярного техобслуживания для точного
измерения скорости потока.
• Каждый раз при техническом обслуживании или
замене расходомера.
Информация для прочтения перед калибровкой
• Коэффициент К расходомера выводится
на Setup Screen 4 (Экран настройки 5) и
обновляется автоматически после завершения
процедуры калибровки.При необходимости можно
отредактировать коэффициент К вручную.
• Все значения на этом экране выражены в куб.
см/импульс независимо от единиц измерения,
установленных на экранах настройки.
• Перед калибровкой расходомера убедитесь в том,
что система заправлена материалом.
• Отключите сигналы тревоги перед калибровкой.
Процедура калибровки

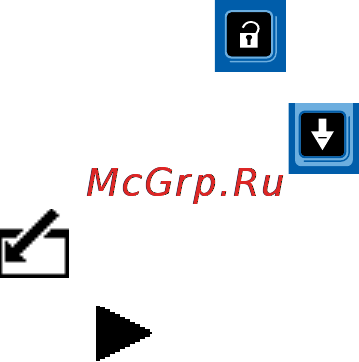

1. Для входа в режим калибровки нажмите
.
2. Для перехода на экран настройки 4 нажмите
.
3. Для входа в экран нажмите
.
4. Для запуска калибровки нажмите
.
332929D
17
