Установка
Безопасные зоны
ПРИМЕЧАНИЕ. Не искробезопасные модули
Informer укомплектованы шнуром питания 120 В
пер. тока (E).При использовании с другим
стандартным напряжением необходимо установить
шнур блока питания с гнездовым разъемом IEC
320–C13.Требования к питанию см. в разделе
Технические данные, page 41.
• Не искробезопасные колодки (шины электропитания)
запрещено подключать с любым устройствам,
которые используют или производят больше 250 В
среднеквадратичного напряжения или постоянного
тока, если напряжение не было надлежащим образом
изолировано.

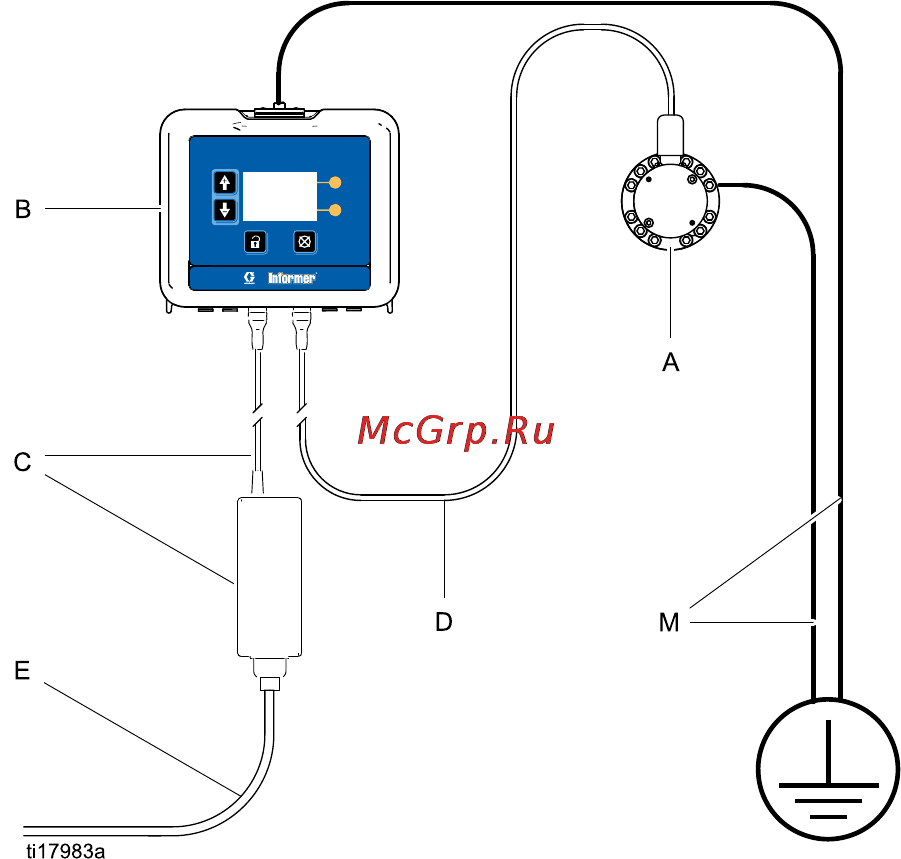

Обозначения.
A
Расходомер, вход/выход 1/4 npt(f)
B
Модуль Informer
C Блок питания и кабель (2 м, 6 футов), к клемме 3. См. раздел Подключения кабелей, page 12.
D
Кабель расходомера (15 м, 50 футов), к клемме 4. См. раздел Подключения кабелей, page 12.
E
Кабельпитания(3м,10футов
).См.приведенноевышеПРИМЕЧАНИЕ.
M Провод и зажим заземления.Арт. № 244524 входит в комплекты для заземления модуля
Informer.Арт. № 238909 продается отдельно и используется для заземления расходомера.
332929D 9
