Модели и комплекты Informer
Модели и комплекты
Informer

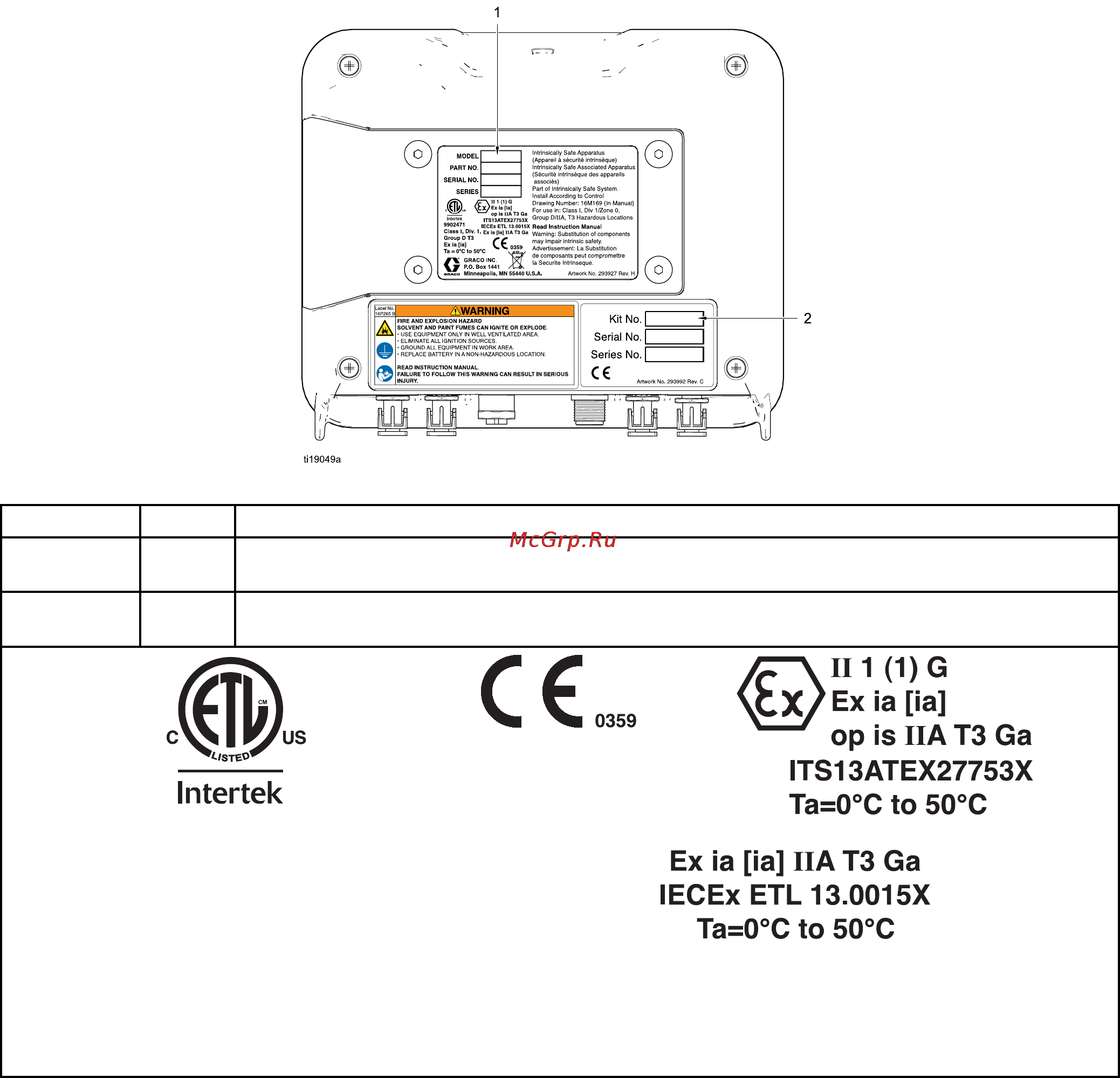

Все модули управления с дисплеем (DCM) имеют базовый номер артикула 24L096(справ. №1).Модели
24L096 и 24N671 (DCM с кронштейном) не продаются отдельно.Информацию о соответствии стандартам
см. в руководстве 332013 и на этой странице.На небольшой наклейке (справ. № 2) на задней части модуля
Informer указан номер комплекта Informer.Доступные комплекты указаны в приведенных ниже таблицах.
Модель №
Серия Описание
24L096
A
Модуль управления с дисплеем (DCM) без загруженного программного обеспечения.См.
руководство 332013.
24N671
A
Модуль управления с дисплеем (DCM) с кронштейном, без загруженного программного
обеспечения.См. руководство 332013.
9902471
Класс I, подразд. 1,
группа D T3
Ex ia [ia]
Ta = 0–50 °C
Искробезопасная аппаратура.
Часть искробезопасной системы.
Для использования в опасных зонах, класс I, подразделение 1, группа D T3.
Информацию о степени защиты см. в руководстве 332013, приложение А, схема управления 16M169.
332929D 3
