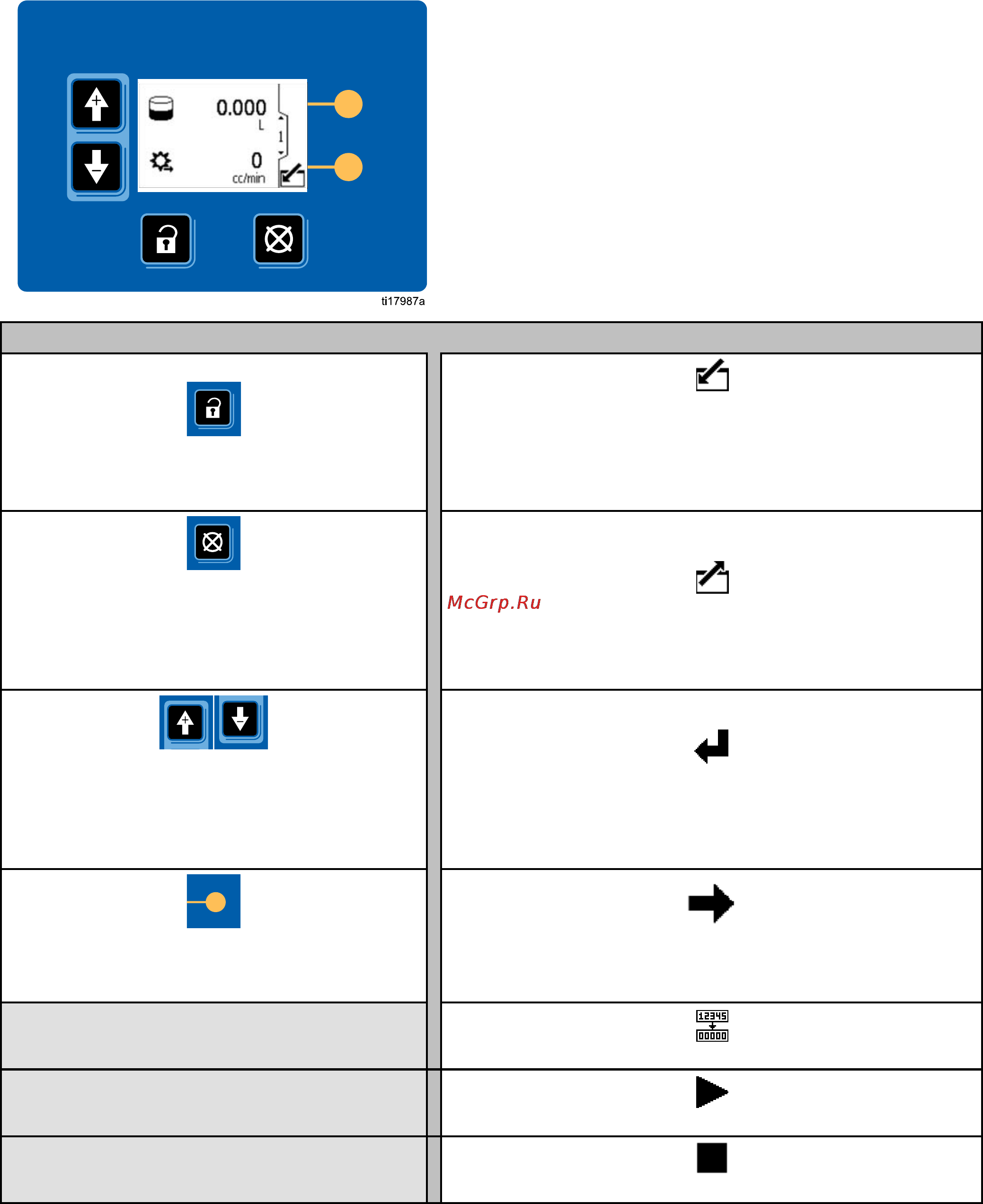

Модуль дисплея
Значки
По мере перехода по экранам Informer вы заметите, что большая часть информации сообщается с использованием
значков, а не слов. Это упрощает понимание информации в разных странах.Детальные описания экранов в разделах
Экраны режима работы, page 23 и Экраны настройки, page 25 дадут общее представление о назначении каждого
значка.Также на этой и на следующей страницах представлены справочные таблицы значков.Сенсорные кнопки
представляют собой мембранные кнопки, назначение которых связано с содержимым экрана, расположенным слева от
кнопки.
Мембранные кнопки
Сенсорные кнопки
Нажмите для переключения между
режимами работы и настройки.
Вход в экран.
Выделение данных, которые можно
редактировать.Также изменяет назначения
кнопок со стрелками вверх/вниз таким образом,
чтобы они выполняли переход между полями
данных, а не между экранами.
Сброс ошибки.
Используется для сброса
сигнала тревоги после устранения причины
его возникновения.Также используется
для отмены введенных данных и
возврата к исходным данным.
Выход из экрана.
Выход из режима
редактирования данных.
Кнопки со стрелками вверх и вниз.
Используются для перемещения между
экранами или полями на экране либо для
увеличения или уменьшения числовых
значений в настраиваемом поле на единицу.
Ввод.
Нажимайте, чтобы активировать поле
для редактирования или чтобы принять
выделенный пункт в раскрывающемся меню.
Сенсорные кнопки.
Использование
различается в зависимости от
экрана.См. столбцы справа.
Вправо.
Перемещение вправо при редактировании
числовых полей.Повторное нажатие позволяет принять
введенный вариант, когда все цифры будут правильными.
Сброс.
Сброссуммирующегосчетчикадонуля.
Пуск
Остановка
332929D
21
