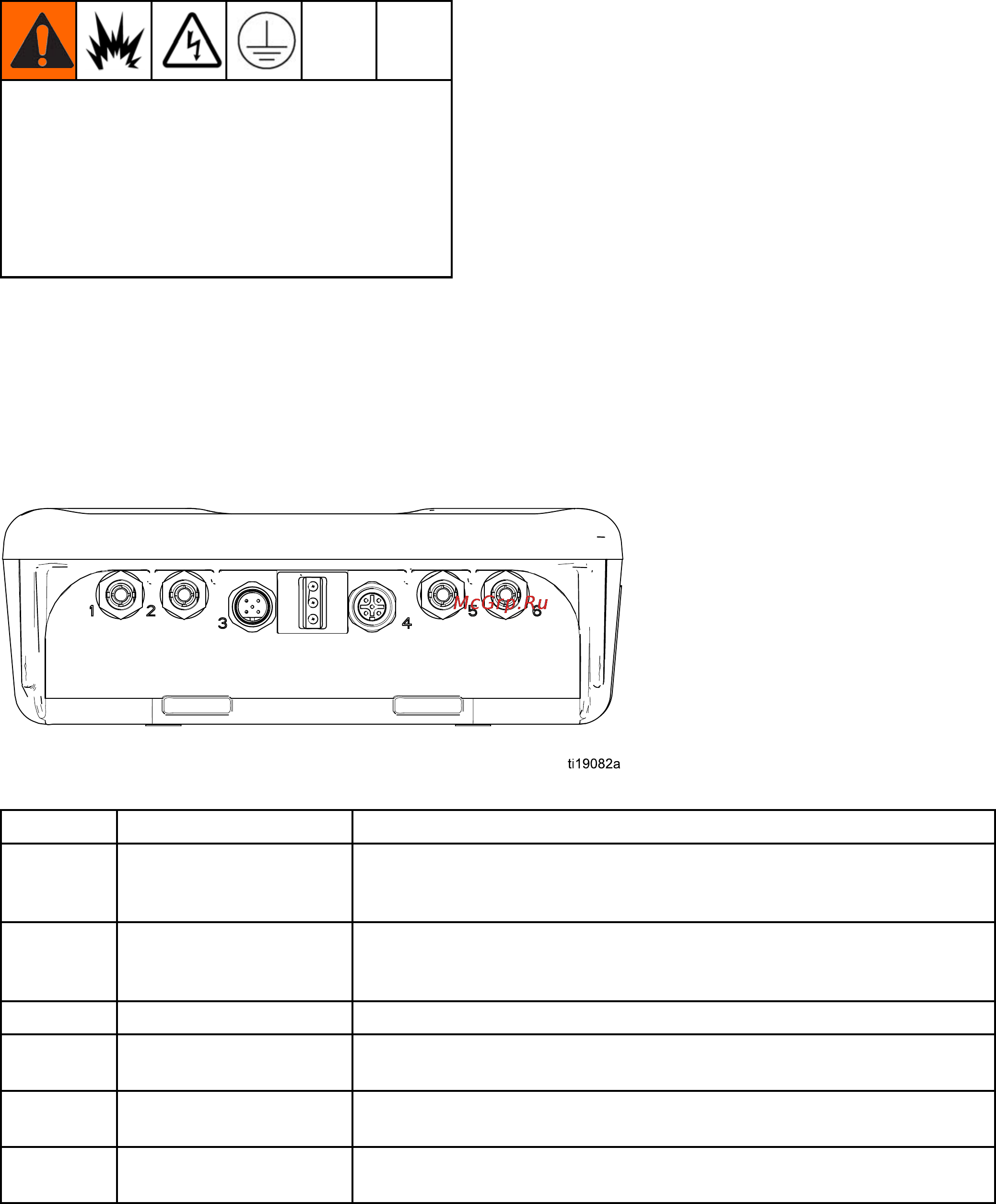

Установка
Заземление
Для сокращения риска возникновения статического
разряда или удара электрическим током
оборудование должно быть заземлено.При
наличии статического или электрического
разряда пары могут воспламениться или
даже взорваться.Ненадлежащее заземление
может привести к поражению электрическим
током.Заземление представляет собой отводящий
провод для электрического тока.
ПРИМЕЧАНИЕ. Устройство Informer не обеспечивают
изоляцию 500 В пер. тока через стяжные гайки на
корпусе.Защитные оболочки кабелей связанной и
полевой аппаратуры нельзя подключать к стяжным
гайкам устройства Informer.
1. Блок питания 16M167. Подсоедините провод
заземления, идущий от блока питания, к
физическому заземлению.
2. Модуль Informer. Подключите провод заземления
и зажим к винту вверху кронштейна.Подключите
другой конец провода к земле.В искробезопасной
системе устройство Informer также заземляется
путем подключения к блоку питания.
3. Расходомер.Для заземления расходомера и
проверки целостности электрической цепи его
заземления соблюдайте инструкции, приведенные
в руководстве 308778 (расходомер G3000) или
313599 (расходомер Coriolis).
4. Подача жидкости. Заземлите устройство подачи
жидкости.
Подключения кабелей
Порт
Описание Соединение
1
Оптоволоконный
приемник
Красный провод, идущий от порта TX на оптоволоконном
преобразователе (арт. № 16K465) или от порта 6 на другом
устройстве Informer (или ProControl 1KE)
2
Оптоволоконный
передатчик
Черный провод, идущий к порту RX на оптоволоконном
преобразователе (арт. № 16K465) или к порту 5 на другом устройстве
Informer (или ProControl 1KE)
3Питание
От блока питания
4Цифровойвход/выход
От расходомера и сигнальной стойки и к ним (вспомогательные
принадлежности)
5
Оптоволоконный
приемник
Черный провод от порта 2 на другом устройстве Informer (или
ProControl 1KE)
6
Оптоволоконный
передатчик
Красный провод, идущий к порту 1 на другом устройстве Informer
(или ProControl 1KE)
12
332929D
