Настройка устройства управления модели Plus
332587F 19
Настройка устройства управления модели Plus

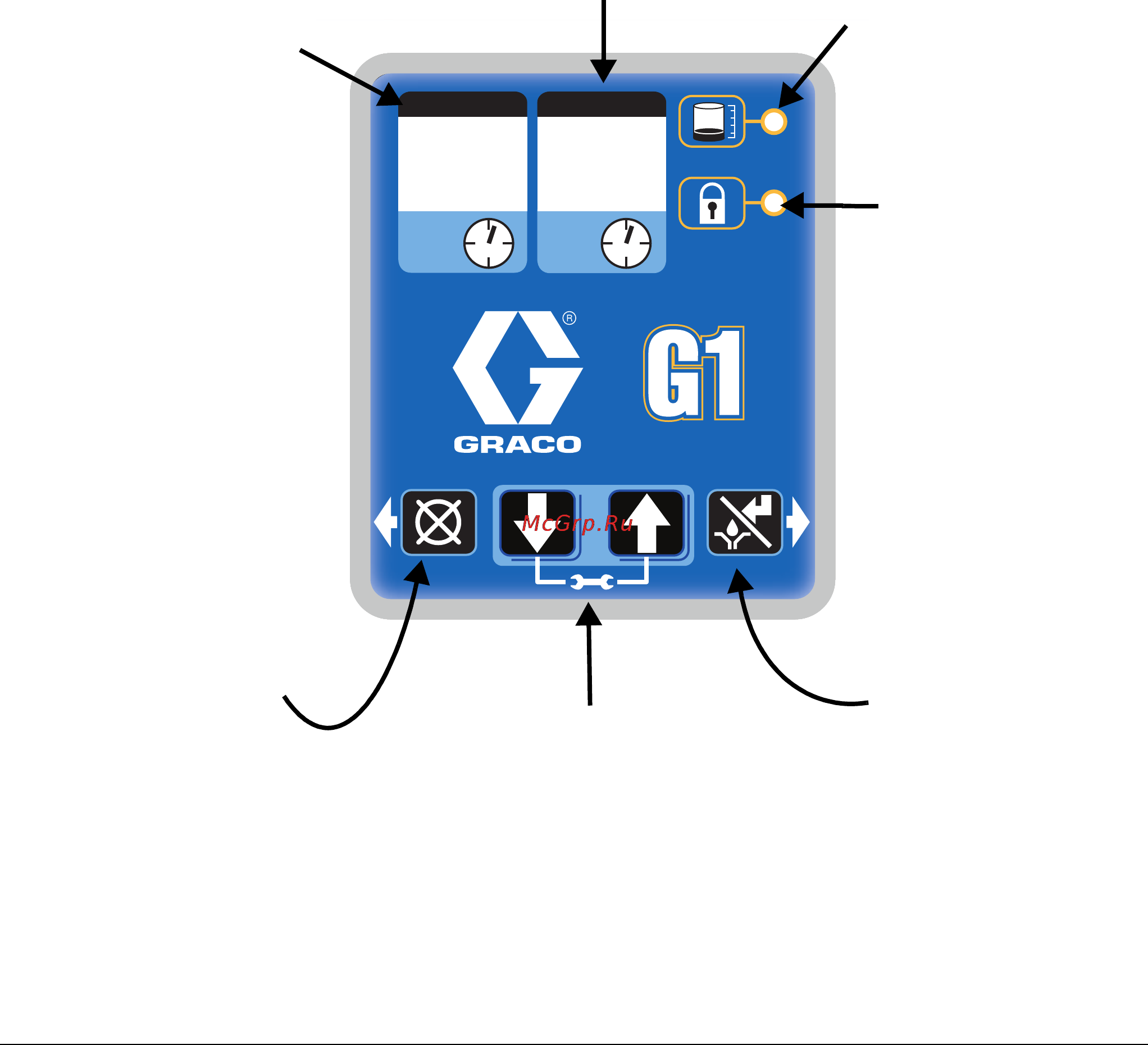

Обзор панели управления (РИС. 13)
ПРИМЕЧАНИЕ. Инструкции по программированию
начинаются на стр. 20.
РИС. 13
ON OFF
MM HH
Lubrication Pump
ВРЕМЯ РАБОТЫ (ВКЛ)
• Мигающий светодиодный
индикатор ниже ON (ВКЛ)
указывает на то, что
выполняется рабочий
цикл (ВКЛ).
• На дисплее отображается
время в формате ММ (минуты),
т.е. значение "02" соответствует
2минутам.
• Количество циклов смазки.
• Обратный отсчет от заданного
времени до нуля.
ВРЕМЯ ПРОСТОЯ (ВЫКЛ)
• Мигающий светодиодный индикатор ниже OFF (ВЫКЛ)
указывает на то, что выполняется цикл простоя (ВЫКЛ).
• Значение указывается в формате НН (часы).
• Отображается в формате НН.
• Количество простоев между циклами.
• Обратный отсчет от заданного времени до нуля.
АВАРИЙНЫЙ СИГНАЛ
ОНИЗКОМ УРОВНЕ
СМАЗОЧНОГО МАТЕРИАЛА
Светодиодный индикатор рядом со
значком загорается, когда в насосе
заканчивается смазочный
материал. Рабочий цикл насоса
прекращается.
ЗНАЧОК БЛОКИРОВКИ
• Если для входа в режим
настройки необходимо
ввести PIN-код, рядом с
соответствующим значком
загорается светодиодный
индикатор.
• В РЕЖИМЕ НАСТРОЙКИ
светодиодный индикатор
горит при установке
PIN-кода.
СТРЕЛКА ВЛЕВО/СБРОС
• В РЕЖИМЕ НАСТРОЙКИ
перемещает курсор на дисплее
на одно поле влево.
• В режиме аварийного сигнала
о низком уровне смазочного
материала: после нажатия и
удерживания в течение
3секунд позволяет сбросить
аварийный сигнал и
переключить цикл в
РЕЖИМ ПРОСТОЯ (ВЫКЛ).
СТРЕЛКА ВПРАВО/РУЧНОЙ
РЕЖИМ/ВВОД
• В РЕЖИМЕ НАСТРОЙКИ
сохраняет запись, перемещает
курсор на дисплее на одно
поле вправо или
осуществляет переход
кследующему этапу.
• В РАБОЧЕМ РЕЖИМЕ запускает
цикл ручного режима.
СТРЕЛКИ ВВЕРХ и ВНИЗ
• Нажмите и удерживайте обе кнопки со
СТРЕЛКАМИ ВВЕРХ и ВНИЗ в течение
3секунд, чтобы войти в РЕЖИМ НАСТРОЙКИ.
• В РЕЖИМЕ НАСТРОЙКИ уменьшают или
увеличивают численные значения на
дисплее.
