Режим работы
332587F 23
Режим работы

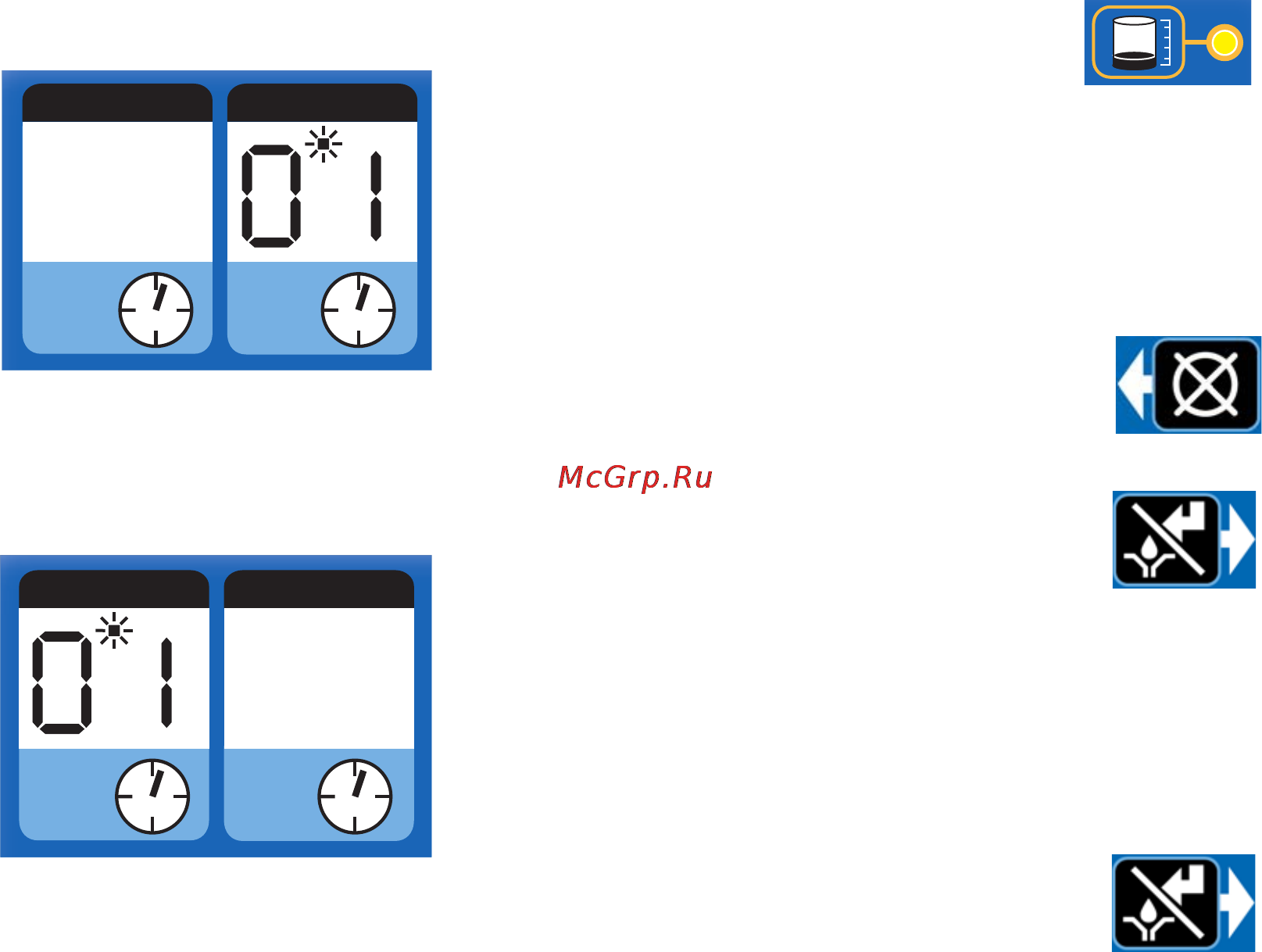

Контроль времени
По завершении настройки насос G1 автоматически
перейдет к циклу простоя (ВЫКЛ).
•Насос G1
выполняет
запрограммирован
ный цикл простоя
(ВЫКЛ).
(Обратите
внимание на то,
что во время
обратного отсчета времени простоя (ВЫКЛ) на
дисплее мигает точка ниже OFF (ВЫКЛ). Отсчет
времени выполняется в часах).
•Когда отсчет
времени простоя
(ВЫКЛ) достигает
нуля, насос G1 с
автоматической
смазкой запускает
используемый
насос, который
работает в течение
запрограммирован
ного цикла работы (ВКЛ).
(Обратите внимание на то, что на дисплее мигает
точка ниже ON (ВКЛ}.
• Когда отсчет времени работы (ВКЛ) достигает нуля,
насос опять выключается и система повторно
запускает цикл простоя (ВЫКЛ), во время которого
мигает светодиодный индикатор времени простоя
(ВЫКЛ).
Данная последовательность повторяется
автоматически, пока в аппарате не произойдет
смена запрограммированных параметров или не
будет подан аварийный сигнал о низком уровне
смазочного материала.
• Если во время смазочного цикла прерывается
подача электричества к насосу, то после
восстановления подачи электричества насос
возобновит цикл с тем же временем до окончания
цикла, которое оставалось на момент прерывания.
Низкий уровень
Насосы, оснащенные функцией выявления низкого
уровня смазочного материала, прекратят свою работу,
когда уровень жидкости будет слишком низок для
подачи аварийного сигнала о низком уровне материала.
• На дисплее мигает светодиодный
индикатор рядом со ЗНАЧКОМ
НИЗКОГО УРОВНЯ.
Долейте в насос смазочный материал. См.
инструкции в разделе "Заливка смазки" на стр. 17
или в разделе "Заполнение смазочного аппарата"
на стр. 18.
• После этого нажмите кнопку СБРОС,
чтобы сбросить аварийный сигнал.
ПРИМЕЧАНИЕ. Для жидкостей большей
вязкости может понадобиться сбросить
аварийный сигнал о низком уровне
смазочного материала перед тем, как
заливать насос. После этого можно нажать кнопку
ручного запуска, чтобы запустить насос во время
заливки.
Цикл ручного режима
Чтобы запустить дополнительный (не
запрограммированный) смазочный цикл,
нажмите кнопку ручного запуска.
ПРИМЕЧАНИЕ. Комплект освещенной кнопки
дистанционного запуска можно приобрести у компании
Graco 571030, 571031 для удаленного запуска цикла
ручного режима при использовании совместно с
5-жильным кабелем CPC. Свяжитесь с местным
дистрибьютором Graco или службой поддержки
клиентов Graco, чтобы получить дополнительную
информацию об этих комплектах.
ON OFF
MM HH
ON OFF
MM HH
