309003 13

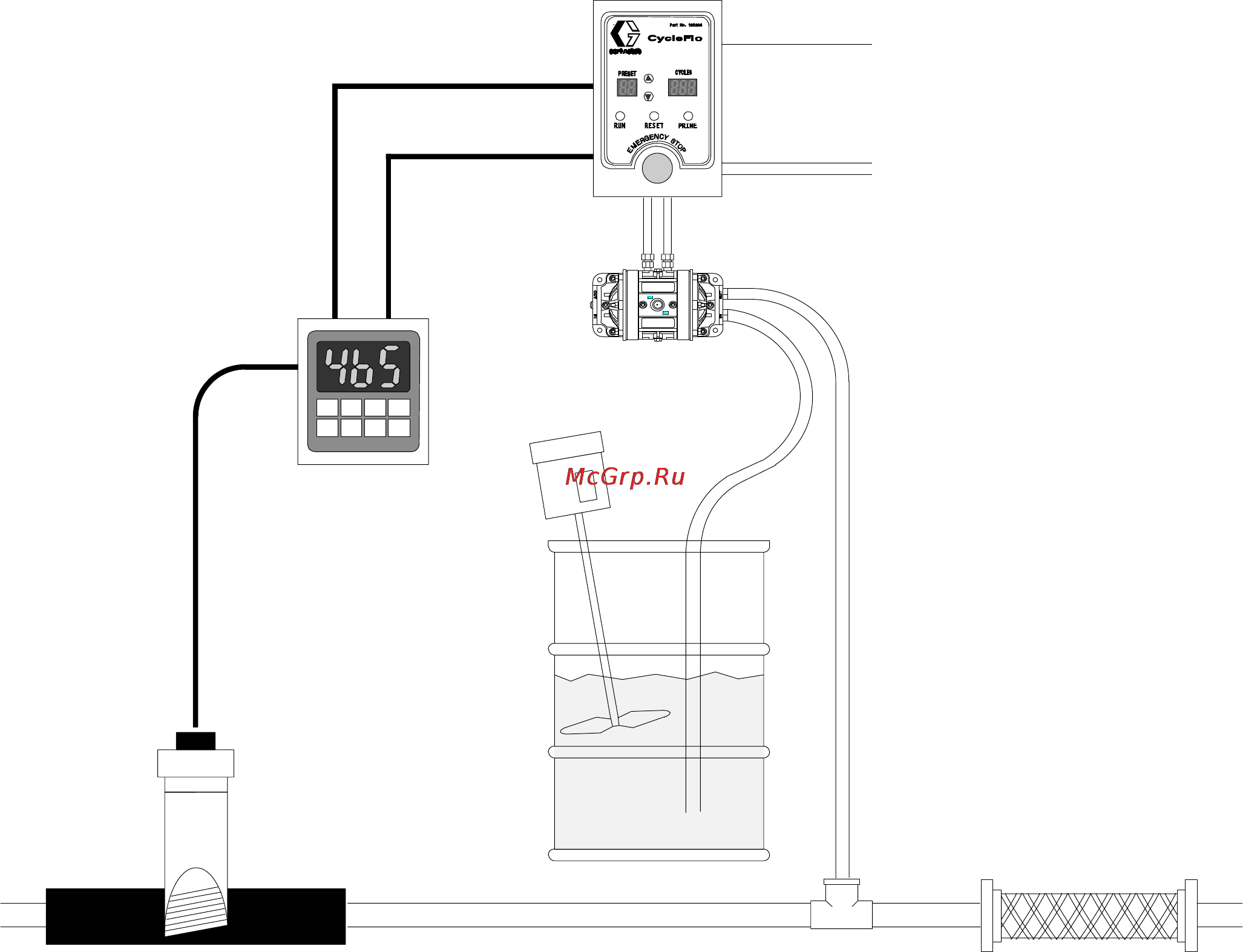

Typical Installation Diagrams
9409
A
100–240 VAC
CycleFlo
Controller
Compressed Air In
Remote Run Input
PH Controller, Flow
Controller, Timer, etc.
Sends on/off signal to
CycleFlo Controller
Diaphragm Pump
(Husky 205 shown)
