Graco Manzel GBL 7500 [4/18] Установка насоса

Содержание

• A2804d 1
• Инструкции 1
• Модели 1
• Насос со смазочной коробкой gbl 7500 вращающийся низкоуровневый сигнальный насос gbl 1
• Ïðåäóïðåæäåíèÿ 2
• Немедленно обратитесь за хирургической помощью 2
• Немедленно прекращайте эксплуатацию 2
• Опасность пожара и взрыва 2
• Опасность прокола кожи 2
• Предупреждение 2
• Предупреждения 2
• Процедура снятия давления при 2
• А предупреждение 3
• Давления 3
• Опасность повреждения вследствие неправильного применения оборудования 3
• Процедуру снятия 3
• Средства индивидуальной защиты 3
• Технические характеристики 3
• Çàçåìëåíèå 4
• Ïðîöåäóðà ñíÿòèÿ äàâëåíèÿ 4
• Для нагнетательных насосов с подачей 4
• Для насосов с подачей самотеком и 4
• Для сигнальных насосов пропустите шаг за и 4
• Заземление 4
• Монтаж насоса 4
• Нагнетанием пропустите шаг 3 и продолжайте установку с шага 4 4
• Накачкой выполните шаг за и зь 4
• Примечание 4
• Примечание только для сигнального насоса 4
• Продолжайте установку с шага зь 4
• Процедура снятия давления 4
• Установка насоса 4
• Ïîäãîòîâêà ê ðàáîòå 5
• Давление 5
• И сбросьте 5
• Подготовка к работе 5
• Примечание 5
• Рис 2 5
• Рис 3 5
• Уведомление 5
• Модели комплекта всасывания рис 4 6
• Модели насосов с подачей самотеком рис 5 6
• Примечание 6
• Модели насосов с подачей нагнетанием рис 6 7
• Модели сигнальных насосов рис 7 7
• Примечание 7
• Рис 7 7
• Ðåãóëèðîâêà íàñîñà 8
• Примечание 8
• Регулировка насоса 8
• Рис 9 8
• Соединение смазочной линии с насосом только для моделей насосов с подачей всасыванием нагнетанием или самотеком 8
• Только для моделей сигнальных насосов установка датчика давления см раздел сигнальный насос стр 17 8
• Всасыванием и самотеком 9
• Максимального поток 9
• Минимального поток 9
• Пример 9
• Примечание 9
• Расчет выходной производительности 9
• Расчет количества пинт за день 9
• Расчет минимальной и максимальной выходной производительности насоса в пинтах за день 9
• Только для моделей насосов с подачей 9
• Только для моделей насосов с подачей нагнетанием 9
• Ñïåöèôèêàöèè 10
• Американские единицы измерения метрические единицы измерения 10
• Данные об изменении измерения жидкости 10
• Кол во капель 10
• Примечание все измерения имеют только приблизительное значение 10
• Спецификации 10
• Таблица 1 10
• Таблица 2 10
• Ïîèñê è óñòðàíåíèå íåèñïðàâíîñòåé 11
• Поиск и устранение неисправностей 11
• Проблема причина способ устранения 11
• Уровень масла в смотровом колодце будет подниматься и падать на протяжении эксплуатации в обычных условиях если проблема не будет устранена обратитесь к разделам причина и способ устранения 11
• Òåõíè åñêîå îáñëóæèâàíèå 12
• Заказной торцовый ключ 16у532 12
• Комплект для замены смотрового 12
• Смотровое отверстие работает без смазки 12
• Смотровой колодец заполнен маслом 12
• Стекла 12
• Техническое обслуживание 12
• Òåõíè åñêèå õàðàêòåðèñòèêè 13
• Насос со смазывающей коробкой с подачей всасыванием самотеком или давлением а также вращающийся сигнальный насос 13
• Сша метрическая система 13
• Технические характеристики 13
• Ãàáàðèòû íàñîñà 14
• Габариты насоса 14
• Насос с подачей самотеком 15
• Насос с подачей всасыванием 16
• Впускное отверстие 17
• Датчик 1 4 ырт выход 17
• Сигнальный насос 17
• Graco inc 2012 все производственные объекты graco зарегистрированы согласно международному стандарту 18
• Graco inc and subsidiaries p o box 1441 minneapolis mn 55440 1441 usa 18
• Iso 9001 18
• Revised august 2015 18
• Www graco com 18
• Ñòàíäàðòíàÿ ãàðàíòèÿ êîìïàíèè graco 18
• Главный офис компании graco миннеаполис 18
• Для того чтобы ознакомиться с последними сведениями о продукции огасо посетите веб сайт www graco com 18
• Для того чтобы разместить заказ 18
• Международные представительства бельгия китай япония корея 18
• Обратитесь к своему дистрибьютору фирмы огасо или позвоните по указанному ниже телефону чтобы узнать координаты ближайшего дистрибьютора 18
• Сведения о компании огасо 18
• Стандартная гарантия компании сгасо 18
• Телефон 612 623 6928 или бесплатный телефон 1 800 533 9655 факс 612 378 3590 18

Похожие устройства

• Graco 24F531 Инструкция по эксплуатации
• Graco 24F531 Брошюра
• Graco 24F878 Инструкция по эксплуатации
• Graco 24F878 Технические характеристики
• Graco 24F947 Инструкция по эксплуатации
• Graco 24F947 Технические характеристики
• Graco 24M499 Инструкция по эксплуатации
• Graco 24M499 Технические характеристики
• Graco Python XL 1/4" Инструкция по эксплуатации
• Graco Python XL 1/4" Технические характеристики
• Graco Python XL 3/8" Инструкция по эксплуатации
• Graco Python XL 3/8" Технические характеристики
• Graco Python XL 1/2" Инструкция по эксплуатации
• Graco Python XL 1/2" Технические характеристики
• Graco Python XL 5/8" Инструкция по эксплуатации
• Graco Python XL 5/8" Технические характеристики
• Graco Python XL 3/4" Инструкция по эксплуатации
• Graco Python XL 3/4" Технические характеристики
• Graco Python 1/8" Инструкция по эксплуатации
• Graco Python 1/8" Брошюра

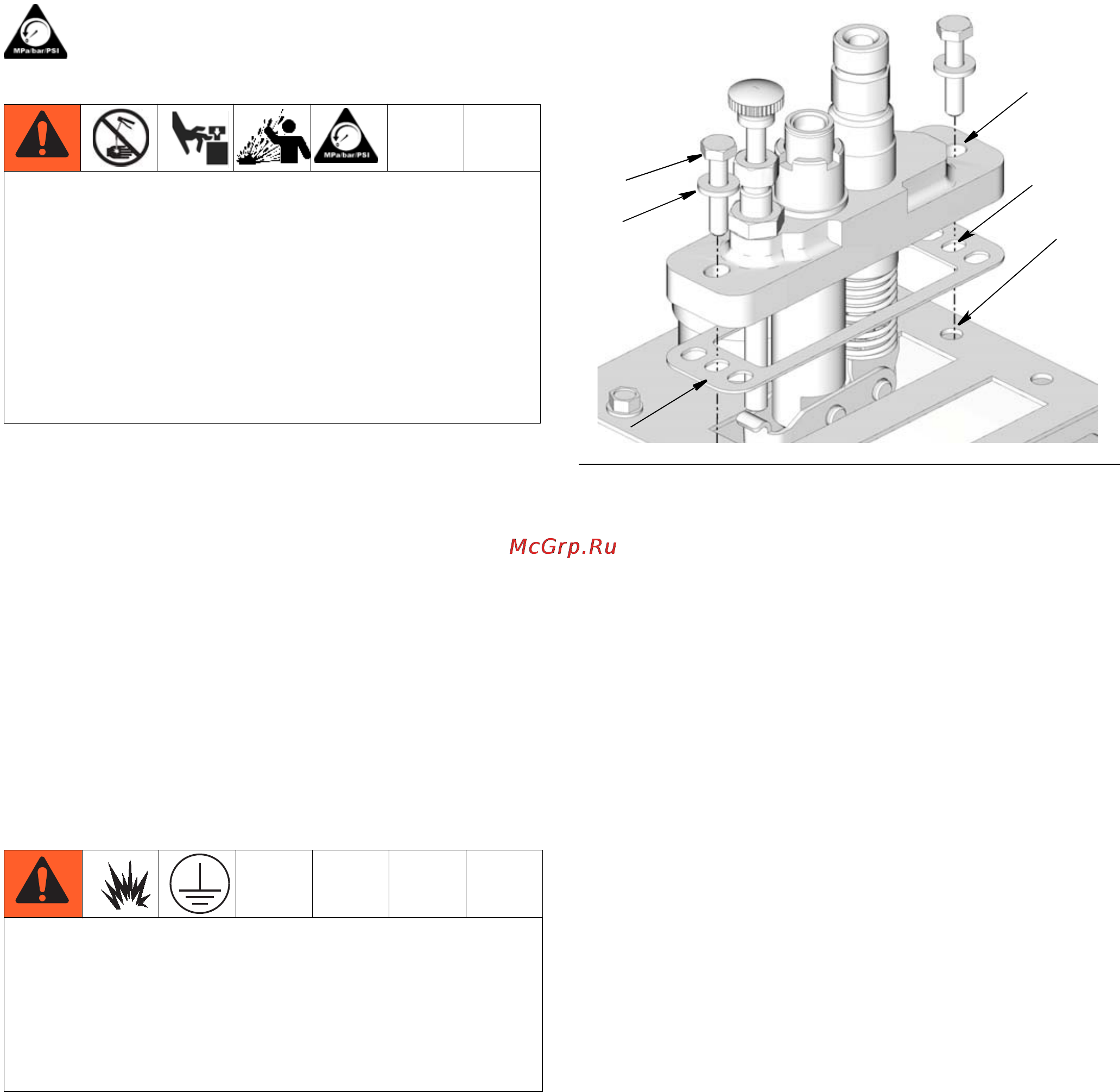

Предупреждения Процедура снятия давления Процедуру снятия давления требуется выполнять каждый раз когда в тексте приводится этот символ Оборудование остается под давлением пока оно не будет снято вручную Во избежание получения серьезной травмы например прокола кожи вследствие воздействия жидкости под давлением разбрызгивания жидкости или контакта с движущимися деталями выполняйте процедуру снятия давления после завершения распыления и перед чисткой проверкой либо обслуживанием оборудования 1 Остановите смазочный насос 2 Закройте клапан подачи масла расположенный выше насоса если он установлен 3 Откройте клапан слива расположенный ниже насоса если он установлен 4 Медленно приоткройте трубопроводные переходники для сброса давления Установка насоса Заземление Оборудование следует заземлить чтобы снизить риск образования статического заряда и поражения током В результате удара током или образования статического разряда вероятно возгорание или взрыв Заземление обеспечивает отвод электрического тока 1 Убедитесь в чистоте крышки резервуара используемой в качестве поверхности для установки насоса При необходимости осуществите очистку 2 Выровняйте прокладку а с отверстием в верхней части крышки резервуара таким образом чтобы отверстия Ь на каждом конце прокладки совпадали с крепежными отверстиями с на крышке резервуара Рис 1 ПРИМЕЧАНИЕ Только для сигнального насоса Для достижения оптимальной производительности закрепите сигнальный насос подальше от приводного электродвигателя Для насосов с подачей самотеком и нагнетанием пропустите шаг 3 и продолжайте установку с шага 4 Для сигнальных насосов пропустите шаг За и продолжайте установку с шага ЗЬ Убедитесь в том что резервуар и насос надежно заземлены с помощью крепежного винта Для нагнетательных насосов с подачей накачкой выполните шаг За и ЗЬ Монтаж насоса 3 Для насосов с подачей путем всасывания установите впускной фильтр насоса ПРИМЕЧАНИЕ Убедитесь в том что размер коробки и системы смазки соответствует выбранному давлению Убедитесь в том что в системе установлено устройство снятия давления подходящее для вашего аппарата а Проверьте длину трубы всасывания Если она не помещается в резервуар используйте плоскогубцы чтобы отделить нижнюю часть трубы а Рис 2 Осмотрите коробку на предмет изношенных или поврежденных компонентов 4 ЗА2804О
