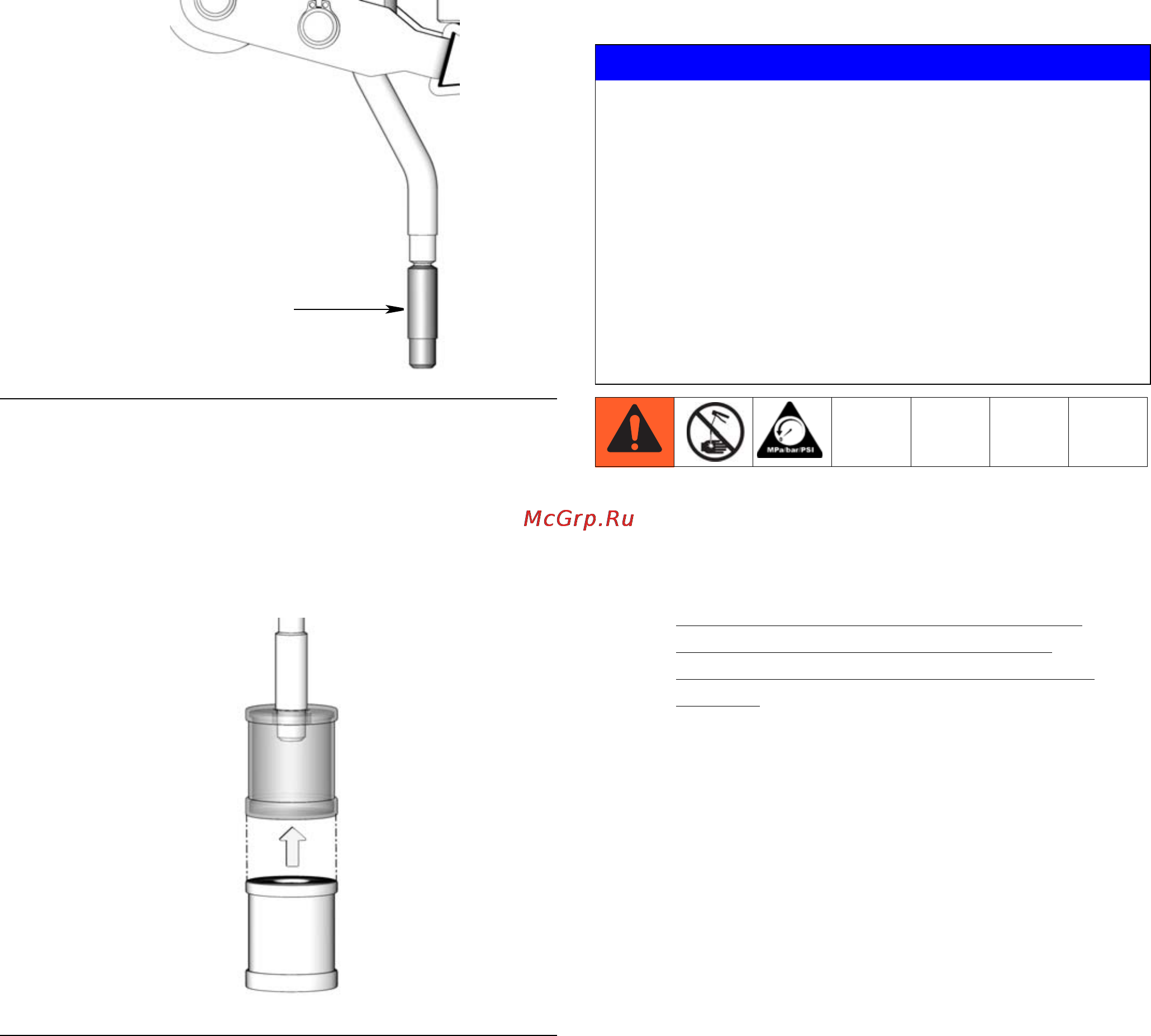

Подготовка к работе Подготовка к работе УВЕДОМЛЕНИЕ Любое давление направленное на впускной канал насоса может вызвать неограниченный поток из выпускного отверстия насоса даже если он находится в состоянии покоя или отрегулирован на нулевой ход Чтобы предотвратить это установите обратный клапан с соответствующим номиналом давления на выпускное отверстие насоса Рис 2 Ь Для всех установок независимо от того нуждается труба в урезании или нет проталкивайте фильтр в конец трубы пока он не достигнет ее нижней границы Рис З ПРИМЕЧАНИЕ Внутренний разгрузочный обратный клапан не имеет пружины и рассчитан на ноль фунтов на кв дюйм 1 Устраните весь воздух из насоса и сбросьте давление стр 4 ПРИМЕЧАНИЕ Не соединяйте линию подачи масла с выпускным отверстием насоса или смазочной точкой до устранения всего воздуха Для заправки насоса используйте отфильтрованное масло Отфильтруйте масло с помощью фильтра с ячейками минимум 25 микронов Требования к оборудованию могут подразумевать более высокий уровень чистоты Максимально допустимое впускное давление Рис 3 4 Разместите насос таким образом чтобы роликовый подшипник на нижней границе насоса был выровнен с зацепом внутри резервуара 5 Установите насос на резервуаре выравнивая отверстия б на каждом конце насоса с крепежными отверстиями с на крышке резервуара Рис 1 6 Установите шайбы I и болты е и плотно затяните их гаечным ключом Закрутите болты как указано в инструкции по эксплуатации резервуара Насосы с подачей нагнетанием 0 69 МПа 100 фунтов на кв дюйм 6 9 бар Насосы с подачей самотеком оборудованные смотровым стеклом 0 07 МПа 10 фунтов на кв дюйм 0 7 бар Минимально необходимое впускное давление для заправки Насосы с подачей нагнетанием 1 МПа 0 007 фунтов на кв дюйм 0 07 бар Насосы с подачей самотеком Отсутствует Насосы с подачей всасыванием Отсутствует Сигнальные насосы Отсутствует 2 Заправьте насос в соответствии с процедурой описанной в разделе относящемся к вашей модели насоса ЗА2804О 5
