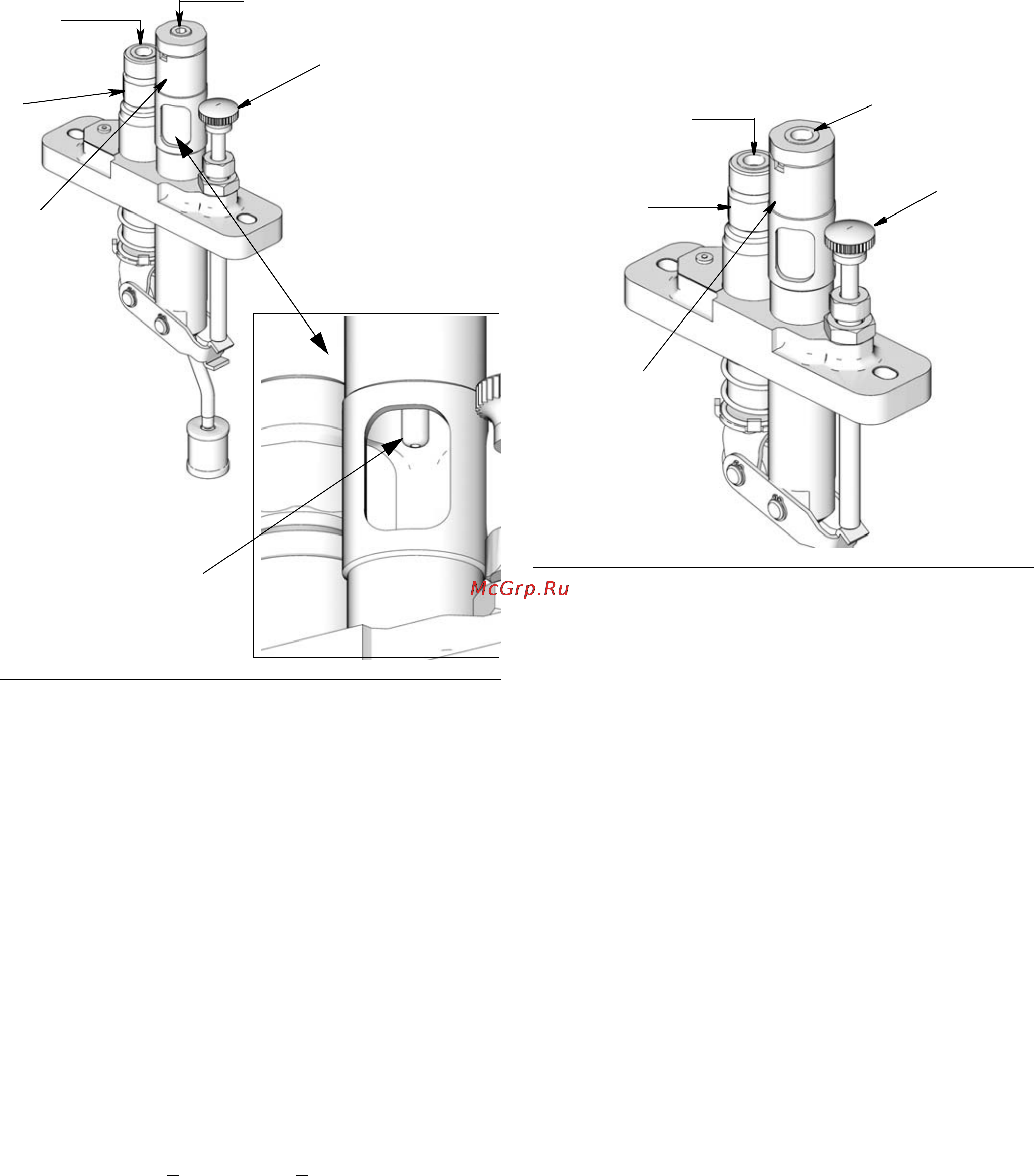

Подготовка к работе Модели комплекта всасывания Рис 4 Модели насосов с подачей самотеком Рис 5 ПРИМЕЧАНИЕ В приведенных ниже инструкциях загрузочная линия является впускной линией 1 Извлеките и утилизируйте заглушку смотрового колодца 1 и выпускную заглушку 5 2 Наполните смотровой колодец 2 доверху отфильтрованным маслом 1 Извлеките заглушку смотрового колодца 1 и выпускную заглушку 5 Утилизируйте выпускную заглушку 5 2 Наполните смотровой колодец 2 доверху отфильтрованным маслом 3 Используйте блок ручной заправки 3 пока уровень масла не упадет за нижнюю отметку каплеуловителя 4 4 Нанесите резьбовой герметик не входит в комплект поставки на заглушку смотрового колодца 1 5 Замените заглушку смотрового колодца 1 стараясь не допустить проникновения резьбового герметика в смотровой колодец 2 6 Затяните заглушку смотрового колодца 1 с усилием 3 95 0 6 Н м 35 5 дюйм фунтов 7 Продолжайте осуществлять заправку вручную пока из масла в выпускном отверстии 6 не устранится весь воздух 8 Когда все масло будет изъято из смотрового колодца 2 повторите шаги 2 7 требуемое количество раз до устранения всего воздуха 6 3 Используйте блок ручной заправки 3 пока уровень масла не упадет за нижнюю отметку каплеуловителя 4 Рис 4 4 Примените резьбовой герметик не входит в комплект поставки для заполнения фитингов загрузочной линии 5 Соедините загрузочную линию со смотровым колодцем 2 стараясь не допустить проникновения резьбового герметика в смотровой колодец 6 Затяните фитинг загрузочной линии с усилием 3 95 0 6 Н м 35 5 дюйм фунтов 7 Откройте клапан подачи масла расположенный выше насоса если он установлен 8 Продолжайте осуществлять заправку вручную пока из масла в выпускном отверстии 6 не устранится весь воздух 9 Когда все масло будет изъято из смотрового колодца повторите шаги 2 8 требуемое количество раз до устранения всего воздуха ЗА2804О
