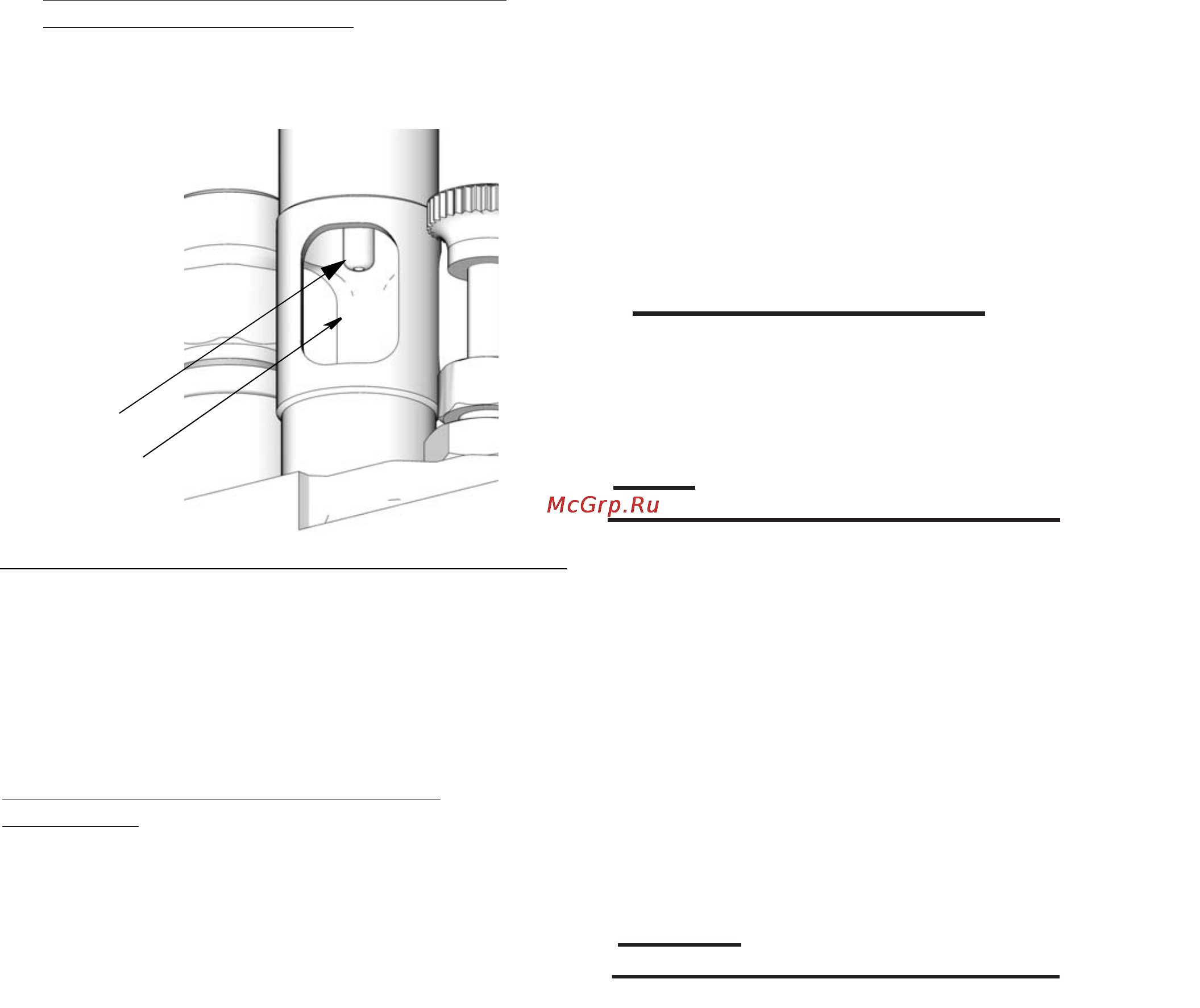

Подготовка к работе 3 Только для моделей насосов с подачей всасыванием и самотеком С помощью смазочного прибора посчитайте сколько капель упало из каплеуловителя 4 в смотровой колодец 2 за одну минуту Расчет выходной производительности Количество капель падающих в смотровой колодец равно количеству масла нагнетаемого насосом Объем насоса может быть отрегулирован с помощью регулировочного винта 8 Рис 9 для изменения хода поршня См раздел Регулировка насоса Расчет количества пинт за день Number of drops Minute X 440 vday pintsPerDay 14438 Number of Drops in a Pint Расчет минимальной и максимальной выходной производительности насоса в пинтах за день Input Speed v X Min or Max X MI Gear Ratio drops stroke 14438 Number of Drops in a Pint Число упавших капель в смотровой колодец равно количеству масла нагнетаемого насосом Для получения дополнительной информации о преобразовании количества капель в минуту в единицы расхода см раздел Спецификации стр 10 Только для моделей насосов с подачей нагнетанием Измерьте выходной объем на точках смазки 4 В случае необходимости дополнительной регулировки повторите шаги 2 и 3 5 Как только насос настроен до необходимой спецификации затяните гайку регулировочного винта 9 Рис 9 ПРИМЕЧАНИЕ Длина хода поршня установленная в районе нуля может вызвать нестабильный поток 3A2804D v min Min or Max Pump Output Pints Per Day Минимальное и максимальное количество капель за ход перечислены в разделе Спецификации стр 10 Пример В следующих примерах рассчитан максимальный и минимальный поток для 1 4 дюймовой модели насоса с электрическим мотором и передаточным числом 300 1 Для расчета максимального потока выполните указанные далее действия 1725 RPM X Мах 12 drops X 1440 min 300 1 Gear Ratio er slroke 14438 Number of Drops in a Pint Max 6 88 Pints day Для расчета минимального потока выполните указанные далее действия Замените максимально количество 12 капель за ход как использовано в уравнении выше минимальным количеством 2 капли за ход минимум 1 17 пинты за день 9
