Обслуживание
18 3A2508ZAA
Ремонт шарового обратного клапана
Необходимые инструменты
• Съемник для уплотнительных колец.
Разборка
ПРИМЕЧАНИЕ.
• Доступен комплект деталей для ремонта секции
подачи жидкости. Для определения комплекта
деталей, соответствующего размеру используемого
вами насоса, см. таблицу комплектов деталей для
ремонта оборудования. Детали, входящие в комплект,
отмечены звездочкой, например (202*). Для получения
наилучших результатов используйте все входящие
в комплект детали.
• Для обеспечения надлежащей посадки шариков
(301) необходимо осматривать седла при замене
шариков. Если на посадочной поверхности седел
присутствуют признаки износа, седла следует
заменить. Кроме того, при необходимости
следует заменять уплотнительные кольца (202).
Уплотнительные кольца из ПТФЭ следует заменять
при каждом снятии коллекторов.
1. Снимите давление. Отсоедините все шланги.
2. Снимите насос с креплений.
3. Снимите фиксаторы (106), с помощью которых
выпускной коллектор (103) крепится к крышкам
(101) жидкостной секции. См. Р
ИС. 9.
4. Извлеките уплотнительные кольца (202), седла (201)
и шарики (301) из коллектора (103).
5. Переверните насос и снимите впускной коллектор
(102). Снимите уплотнительные кольца (202), седла
(201) и шарики (301) с крышек (101) жидкостной
секции.
Обратная сборка
1. Очистите все детали и убедитесь в отсутствии
признаков износа или повреждения. Замените
детали в случае необходимости.
2. Соберите в обратном порядке, соблюдая все
примечания, указанные на Р
ИС. 9. Шаровые
обратные клапаны и коллекторы необходимо
собирать в точном соответствии с и л л ю с т р а ц и я м и .
Стрелки (A) на крышках (101) секции подачи
жидкости должны указывать на выпускной
коллектор (103).

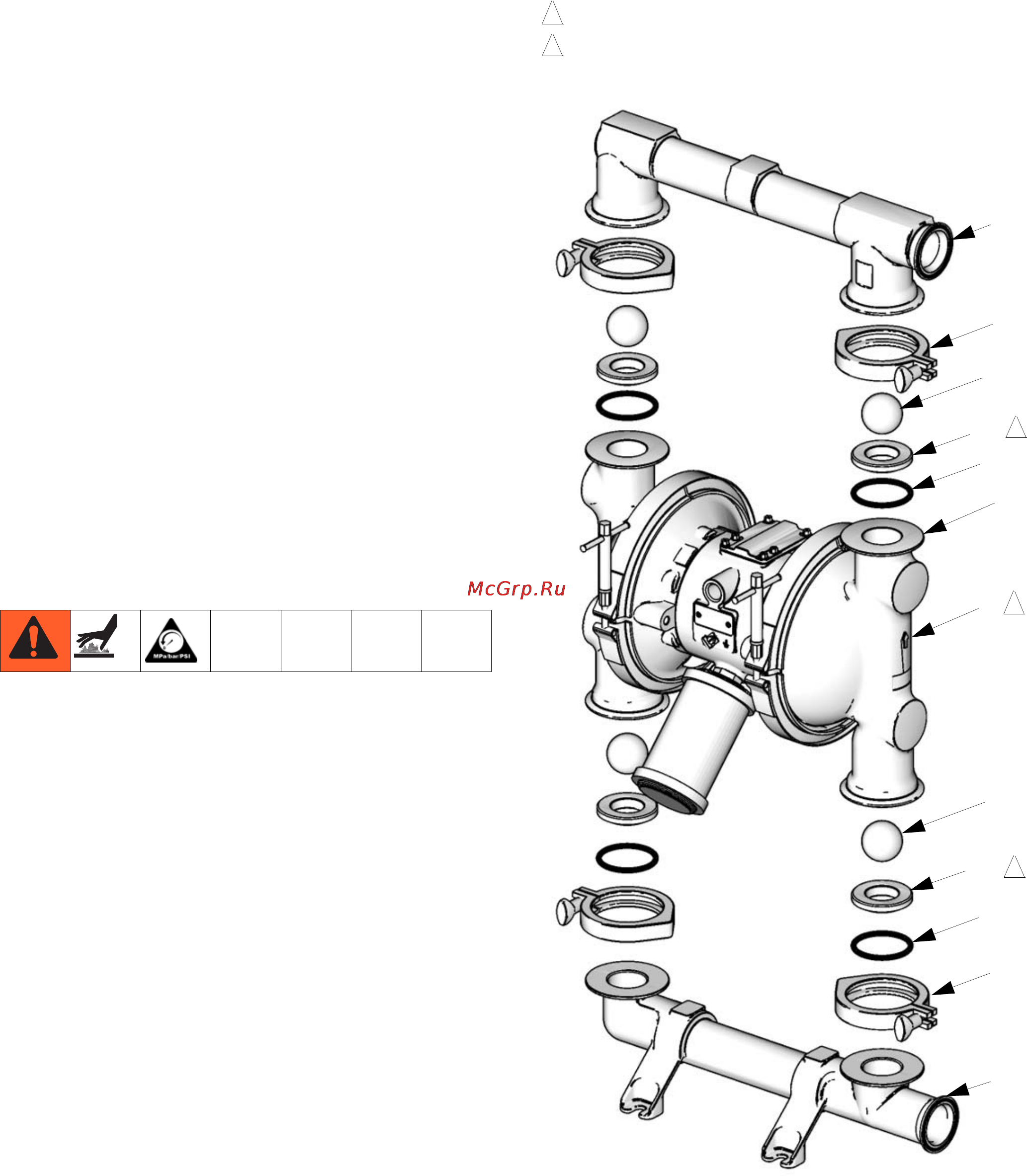

Р
ИС. 9
TI8932a
2
1
Стрелка (A) должна указывать на выпускной коллектор (103).
Закругленная посадочная поверхность должна быть
обращена в сторону шарика (301). Большая выемка на
внутреннем диаметре должна быть обращена в сторону
уплотнительного кольца.
103
301*
201
202*
101
A
301*
201
202*
102
1
2
2
113
113
