Обслуживание
3A2508ZAA 19
Ремонт стандартной мембраны
ПРИМЕЧАНИЕ. Если в конструкции насоса применяются
переформованные мембраны, см.стр.22.
Необходимые инструменты
• Динамометрический ключ.
• Торцовый ключ 15 мм.
• Ключ с открытым зевом 19 мм.
• Съемник для уплотнительных колец.
• Литиевая консистентная смазка.
Разборка
ПРИМЕЧАНИЕ. Доступен комплект деталей для ремонта
секции подачи жидкости. Для того чтобы заказать
комплект, соответствующий используемому насосу,
см.стр. 27, 35 или 43. Детали, входящие в комплект,
отмечены звездочкой, например (401*). Для получения
наилучших результатов используйте все входящие в
комплект детали.
1. Снимите давление.
2. Снимите коллекторы и разберите шаровые
обратные клапаны, как описано на стр.18.
3. Снимите фиксаторы (106), с помощью которых
крышки (103) жидкостной секции крепятся к
крышкам (23) воздушной секции. Снимите крышки
(101) блока подачи жидкости с насоса. См. Р
ИС.
10.

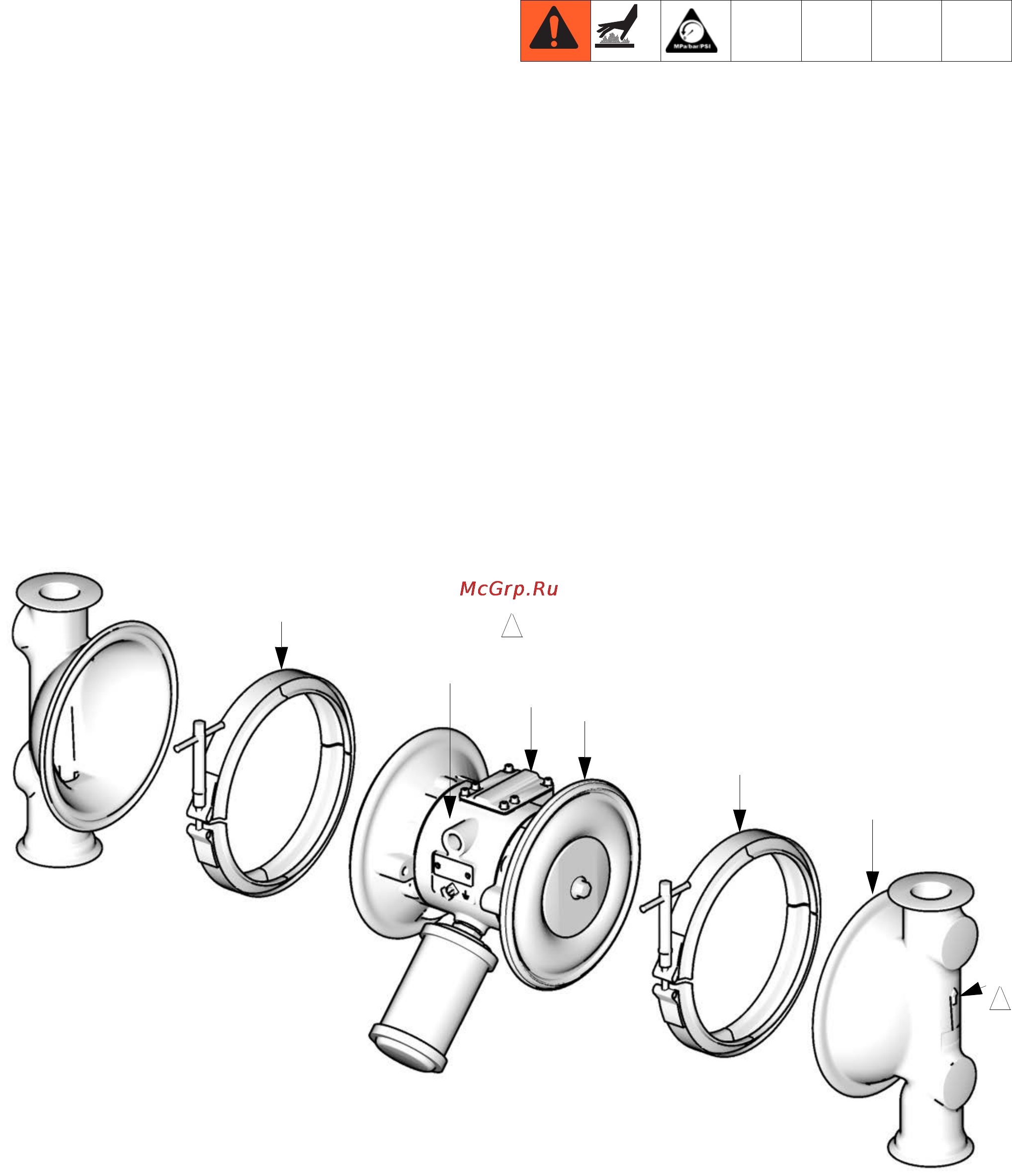

Р
ИС. 10
TI9091A
1
Стрелка (A) должна указывать на
воздушный клапан.
B
23
101
A
1
1
106
106
