![Graco SaniForce 1590 [36/54] Детальный чертеж повторно отлитой мембраны](/img/pdf.png)
Graco SaniForce 1590 [36/54] Детальный чертеж повторно отлитой мембраны
![Graco SaniForce 1590 [36/54] Детальный чертеж повторно отлитой мембраны](/views2/1193862/page36/bg24.png)
Детали, входящие в состав моделей 1590
36 3A2508ZAA
Детали, входящие в состав моделей 1590
3
†4
5
6†
7†
8†
19
402*
15
1
111
20
†18
16
†17
11
†10
2
104
24
25
22
11
10†
17†
*202
201
*301
103
110
105
403*
401*
201
101
108*
107
12
3
102
TI8927b
23
16
1
113
113
106

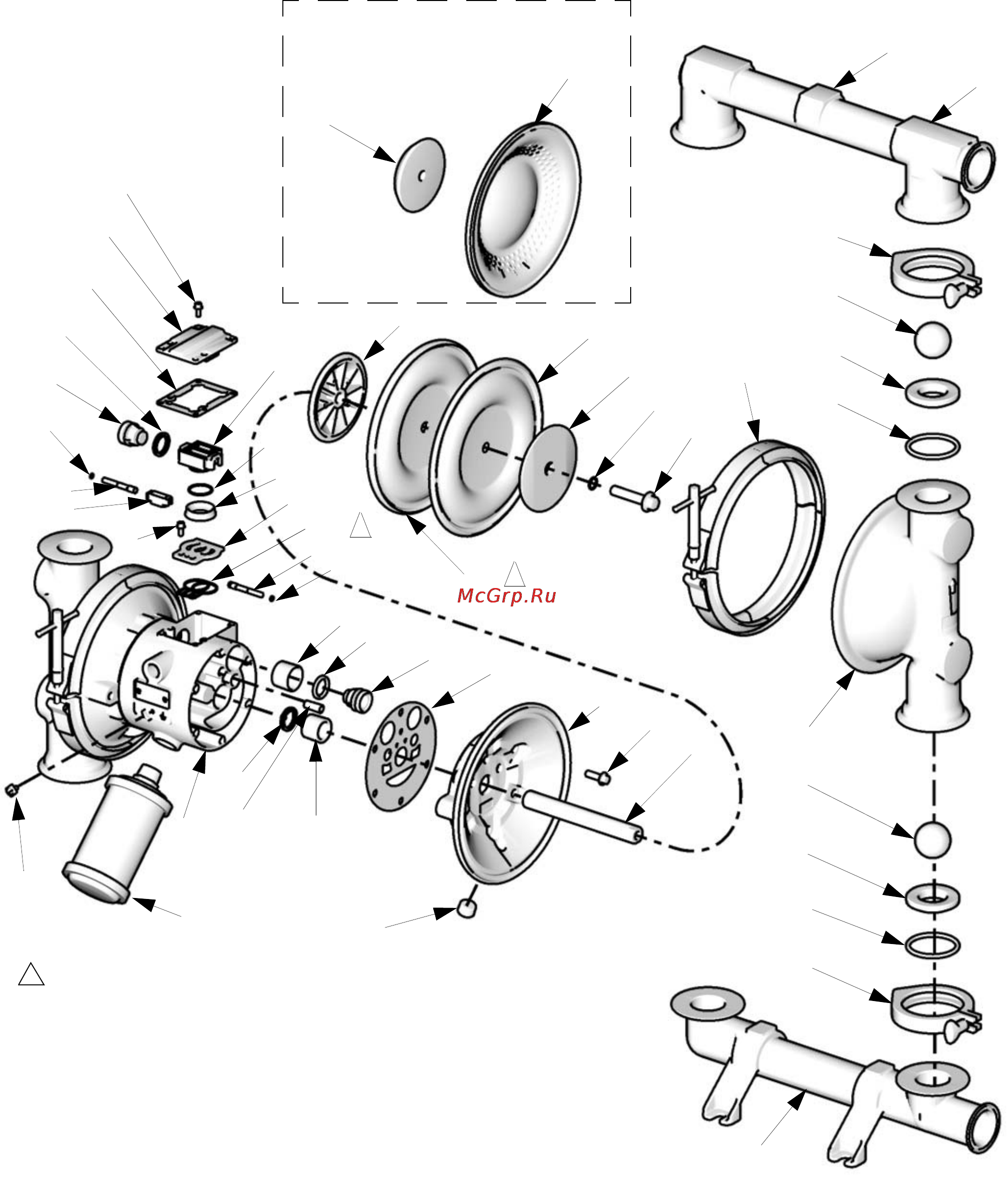

Детальный чертеж повторно
отлитой мембраны
403*
104
13
*202
*301
Не используются в некоторых моделях.
1
*
Эти детали включены в ремонтный комплект для насоса, который
можно приобрести отдельно. См.раздел Доступные конфигурации 1590
на стр. 35, чтобы определить подходящий комплект для используемого
насоса.
† Эти детали включены в ремонтный комплект 255061 для воздушного
клапана (для моделей с центральным корпусом из нержавеющей стали),
который можно приобрести отдельно.
Эти детали включены в ремонтный комплект 236273 для воздушного
клапана (для моделей с центральным корпусом из алюминия), который можно
приобрести отдельно.
55
1
Показана модель
с зажимом Tri-Clamp
Содержание
- A2508zaa 1
- Инструкции и список деталей 1
- Мембранные насосы saniforc 1
- Содержание 2
- Ii 2 g 3
- Модели 3
- Material certification 4
- Reference saniforce product family 4
- Предупреждение 5
- Предупреждения 5
- Предупреждение 6
- Заземление 7
- Закрепление фиксаторов перед использованием оборудования в первый раз 7
- Общие сведения 7
- Установка 7
- Линия всасывания жидкости 8
- Линия подачи воздуха 8
- Монтаж 8
- Уведомление 8
- Для оптимальной герметизации рекомендуется использовать стандартный зажим tri clamp или санитарную прокладку по типу din из таких гибких материалов как этилен пропиленовый каучук бутадиенакрилонитрильный каучук фторэластомер или силикон 9
- Используйте гибкие заземленные шланги l для жидкостей 9
- Клапан j слива жидкости необходим в системе для снятия давления в шланге в случае его закупорки дренажный клапан снижает риск получения серьезной травмы включая попадание жидкости в глаза или на кожу или отравления опасными жидкостями при сбросе давления установите клапан рядом с отверстием для выпуска жидкости из насоса см 9
- Линия выпуска жидкости 9
- Обозначение 9
- Стандартная установка на полу 9
- Установите запорный клапан k на выпускной линии для жидкости 9
- Установите клапан слива жидкости j рядом с выпуском жидкости см приведенное выше предупреждение и 9
- В конструкции насоса предусмотрены порты направленные в одну сторону для изменения ориентации портов выполните указанные ниже действия 10
- Изменение ориентации впускного и выпускного отверстий для жидкости 10
- Обозначение 10
- Переверните коллектор и установите его на место установите и зафиксируйте зажимы до упора 10
- Снимите фиксаторы с помощью которых впускной и или выпускной коллекторы крепятся к крышкам 10
- Вытяжная вентиляция 11
- Выключение насоса 12
- Запуск и регулировка насоса 12
- Процедура снятия давления 12
- Санитарная обработка насоса перед первым использованием 12
- Эксплуатация 12
- График профилактического обслуживания 13
- Затяжка соединений 13
- Промывка 13
- Смазка 13
- Техническое обслуживание 13
- Поиск и устранение неисправностей 14
- Обслуживание 16
- Ремонт воздушного клапана 16
- Ремонт шарового обратного клапана 18
- Ремонт стандартной мембраны 19
- Вид в разрезе с мембранами 21
- Ремонт переформованной мембраны 22
- Снятие подшипников и прокладок блока подачи воздуха 24
- H 22 m 23 25
- Детальный чертеж подшипников воздушного клапана 25
- Fd1111 26
- Fk1111 26
- Санитарные насосы saniforce 1040 соответствующие требованиям управления по контролю за пищевыми продуктами и лекарственными средствами сша 26
- Санитарные насосы saniforce 1040 соответствующие требованиям управления по контролю за пищевыми продуктами и лекарственными средствами сша fda 26
- Таблица насосов и ремонтных комплектов для моделей 1040 26
- Доступные конфигурации 1040 27
- Детали входящие в состав моделей 1040 28
- Детальный чертеж повторно отлитой мембраны 28
- Показана модель с зажимом tri clamp 28
- Блок подачи жидкости 29
- Детали входящие в состав моделей 1040 продолжение 29
- Общие детали пневматических двигателей 29
- Пневматический двигатель символ 2 из 6 в номере модели насоса 29
- Продолжение на следующей странице 29
- Седло четвертый символ в шестизначном номере модели оборудования 29
- Шарик пятый символ в шестизначном номере модели оборудования 29
- Мембрана символ 6 из 6 в номере модели насоса 30
- A2508zaa 31 31
- Модель с din 31
- Модель с зажимом tri clamp 31
- Размерный чертеж для моделей 1040 31
- Схема расположения монтажных отверстий в насосе 31
- Технические данные для моделей 1040 32
- A при рабочем давлении воздуха 0 7 мпа 7 бар 120 фунтов на кв дюйм 33
- A2508zaa 33 33
- B при рабочем давлении воздуха 0 7 мпа 7 бар 100 фунтов на кв дюйм 33
- B при рабочем давлении воздуха 0 7 мпа 7 бар 100 фунтов на кв дюйм c при рабочем давлении воздуха 0 48 мпа 4 8 бар 70 фунтов на кв дюйм d при рабочем давлении воздуха 0 28 мпа 2 8 бар 40 фунтов на кв дюйм 33
- C при рабочем давлении воздуха 0 48 мпа 4 8 бар 70 фунтов на кв дюйм 33
- D при рабочем давлении воздуха 0 28 мпа 2 8 бар 40 фунтов на кв дюйм 33
- Выпускное давление жидкости 33
- График характеристик моделей 1040 33
- Для расчета давления жидкости на выходе из насоса в фунтах на кв дюйм мпа или барах при определенной скорости потока жидкости в галлонах мин или л мин и рабочем давлении воздуха в фунтах на кв дюйм мпа или барах нужно выполнить следующие действия 33
- Для расчета расхода воздуха насосом станд куб фут мин или 33
- Кривые давления жидкости 33
- Кривые расхода воздуха 33
- Мин при определенном расходе жидкости галлоны мин л мин и рабочем давлении воздуха фунты на кв дюйм мпа бар выполните указанные ниже действия 33
- Найдите показатель расхода жидкости на нижней линии графика 2 найдите точку пересечения вертикальной линии соответствующей желаемой скорости потока с избранной кривой рабочего давления воздуха 3 на шкале слева от этой точки указано значение потребления воздуха 33
- Найдите показатель расхода жидкости на нижней линии графика 2 проведите вертикальную линию до пересечения с выбранной кривой рабочего давления воздуха 3 на шкале слева будет указано выпускное давление жидкости 33
- Поток жидкости 33
- Потребление воздуха 33
- Условия испытаний насос прошел испытания в воде с погруженным впускным отверстием 33
- Fd2111 34
- Fk2111 34
- Санитарные насосы saniforce 1590 соответствующие стандартам fda 34
- Таблица насосов и ремонтных комплектов для моделей 1590 34
- Доступные конфигурации 1590 35
- Детали входящие в состав моделей 1590 36
- Детальный чертеж повторно отлитой мембраны 36
- Показана модель с зажимом tri clamp 36
- Блок подачи жидкости 37
- Детали входящие в состав моделей 1590 продолжение 37
- Запасные наклейки бирки и карточки с символами опасности и предупреждениями предоставляются бесплатно 37
- Общие детали пневматических двигателей 37
- Пневматический двигатель символ 2 из 6 в номере модели насоса 37
- Продолжение на следующей странице 37
- Седло четвертый символ в шестизначном номере модели оборудования 37
- Шарик пятый символ в шестизначном номере модели оборудования 37
- Мембрана символ 6 из 6 в номере модели насоса 38
- A2508zaa 39 39
- Модель с din 39
- Модель с зажимом tri clamp 39
- Общая ширина 257 мм 10 1 дюйма 39
- Размерный чертеж для моделей 1590 39
- Схема расположения монтажных отверстий в насосе 39
- Технические данные для моделей 1590 40
- A при рабочем давлении воздуха 0 7 мпа 7 бар 120 фунтов на кв дюйм 41
- A2508zaa 41 41
- B при рабочем давлении воздуха 0 7 мпа 7 бар 100 фунтов на кв дюйм c при рабочем давлении воздуха 0 48 мпа 4 8 бар 70 фунтов на кв дюйм d при рабочем давлении воздуха 0 28 мпа 2 8 бар 40 фунтов на кв дюйм 41
- Выпускное давление жидкости 41
- График характеристик моделей 1590 41
- Для расчета давления воздуха в насосе станд куб фут мин или 41
- Для расчета давления жидкости на выходе из насоса в фунтах на кв дюйм мпа или барах при определенной скорости потока жидкости в галлонах мин или л мин и рабочем давлении воздуха в фунтах на кв дюйм мпа или барах нужно выполнить следующие действия 41
- Кривые давления жидкости 41
- Кривые расхода воздуха 41
- Мин при определенном расходе жидкости галлоны мин л мин и рабочем давлении воздуха фунты на кв дюйм мпа бар выполните указанные ниже действия 41
- Найдите показатель расхода жидкости на нижней линии графика 2 найдите точку пересечения вертикальной линии соответствующей желаемой скорости потока с избранным рабочим давлением воздуха 3 на шкале слева от этой точки указано значение потребления воздуха 41
- Найдите показатель расхода жидкости на нижней линии графика 2 проведите вертикальную линию до пересечения с выбранной кривой рабочего давления воздуха 3 на шкале слева будет указано выпускное давление жидкости 41
- Поток жидкости 41
- Потребление воздуха 41
- Условия испытаний насос прошел испытания в воде с погруженным впускным отверстием 41
- Fd3111 42
- Fk3111 42
- Санитарные насосы saniforce 2150 соответствующие стандартам fda 42
- Таблица насосов и ремонтных комплектов для моделей 2150 42
- Дополнительное оборудование для установки на подъемнике 43
- Доступные конфигурации 2150 43
- Соединения 43
- Детали входящие в состав моделей 2150 44
- Детальный чертеж повторно отлитой мембраны 44
- Показана модель с зажимом tri clamp 44
- Сведения о моделях 2150 предназначенных для установки на подъемнике см на стр 47 44
- Блок подачи жидкости 45
- Детали входящие в состав моделей 2150 продолжение 45
- Общие детали пневматических двигателей 45
- Пневматический двигатель символ 2 из 6 в номере модели насоса 45
- Продолжение на следующей странице 45
- Седло четвертый символ в шестизначном номере модели оборудования 45
- Шарик пятый символ в шестизначном номере модели оборудования 45
- Мембрана символ 6 из 6 в номере модели насоса 46
- Детали входящие в состав моделей 2150 для установки на подъемнике 48
- Детальный чертеж повторно отлитой мембраны 48
- Модели 24g743 и 24g744 48
- Модели 2150 24g743 и 24g744 для установки на подъемнике 49
- 3a2508zaa 50
- Модель с din 50
- Модель с зажимом tri clamp 50
- Общая ширина 257 мм 10 1 дюйма 50
- Размерный чертеж для моделей 2150 50
- Схема расположения монтажных отверстий в насосе 50
- A2508zaa 51 51
- Модели 24g743 и 24g744 для санитарного подъемника saniforc 51
- Размерный чертеж для моделей 2150 51
- Технические характеристики моделей 2150 52
- A при рабочем давлении воздуха 0 7 мпа 7 бар 120 фунтов на кв дюйм 53
- A2508zaa 53 53
- B при рабочем давлении воздуха 0 7 мпа 7 бар 100 фунтов на кв дюйм c при рабочем давлении воздуха 0 48 мпа 4 8 бар 70 фунтов на кв дюйм d при рабочем давлении воздуха 0 28 мпа 2 8 бар 40 фунтов на кв дюйм 53
- Выпускное давление жидкости 53
- График характеристик моделей 2150 53
- Для расчета давления жидкости на выходе из насоса в фунтах на кв дюйм мпа или барах при определенной скорости потока жидкости в галлонах мин или л мин и рабочем давлении воздуха в фунтах на кв дюйм мпа или барах нужно выполнить следующие действия 53
- Для расчета расхода воздуха насосом станд куб фут мин или 53
- Кривые давления жидкости 53
- Кривые расхода воздуха 53
- Мин при определенном расходе жидкости галлоны мин л мин и рабочем давлении воздуха фунты на кв дюйм мпа бар выполните указанные ниже действия 53
- Найдите показатель расхода жидкости на нижней линии графика 2 найдите точку пересечения вертикальной линии соответствующей желаемой скорости потока с избранной кривой рабочего давления воздуха 3 на шкале слева от этой точки указано значение потребления воздуха 53
- Найдите показатель расхода жидкости на нижней линии графика 2 проведите вертикальную линию до пересечения с выбранной кривой рабочего давления воздуха 3 на шкале слева будет указано выпускное давление жидкости 53
- Поток жидкости 53
- Потребление воздуха 53
- Условия испытаний насос прошел испытания в воде с погруженным впускным отверстием 53
- Graco inc 2006 все производственные объекты компании graco зарегистрированы согласно стандарту iso 9001 54
- Graco inc and subsidiaries p o box 1441 minneapolis mn 55440 1441 usa 54
- Www graco com редакция zaa январь 2016 г 54
- Гарантийные обязательства компании graco 54
- Главный офис компании graco миннеаполис 54
- Для размещения заказа обратитесь к дистрибьютору graco или позвоните чтобы узнать координаты ближайшего дистрибьютора телефон 612 623 6921 или бесплатный телефон 1 800 328 0211 факс 612 378 3505 54
- Информация о компании graco 54
- Информация о патентах представлена на веб сайте www graco com patents 54
- Международные представительства бельгия китай япония корея 54
- Стандартная гарантия на насосы компании graco 54
- Чтобы ознакомиться с последними сведениями о продукции компании graco посетите веб сайт www graco com 54
