График характеристик моделей 1590
3A2508ZAA 41
График характеристик моделей 1590
Условия испытаний: насос прошел испытания в воде с погруженным впускным отверстием.

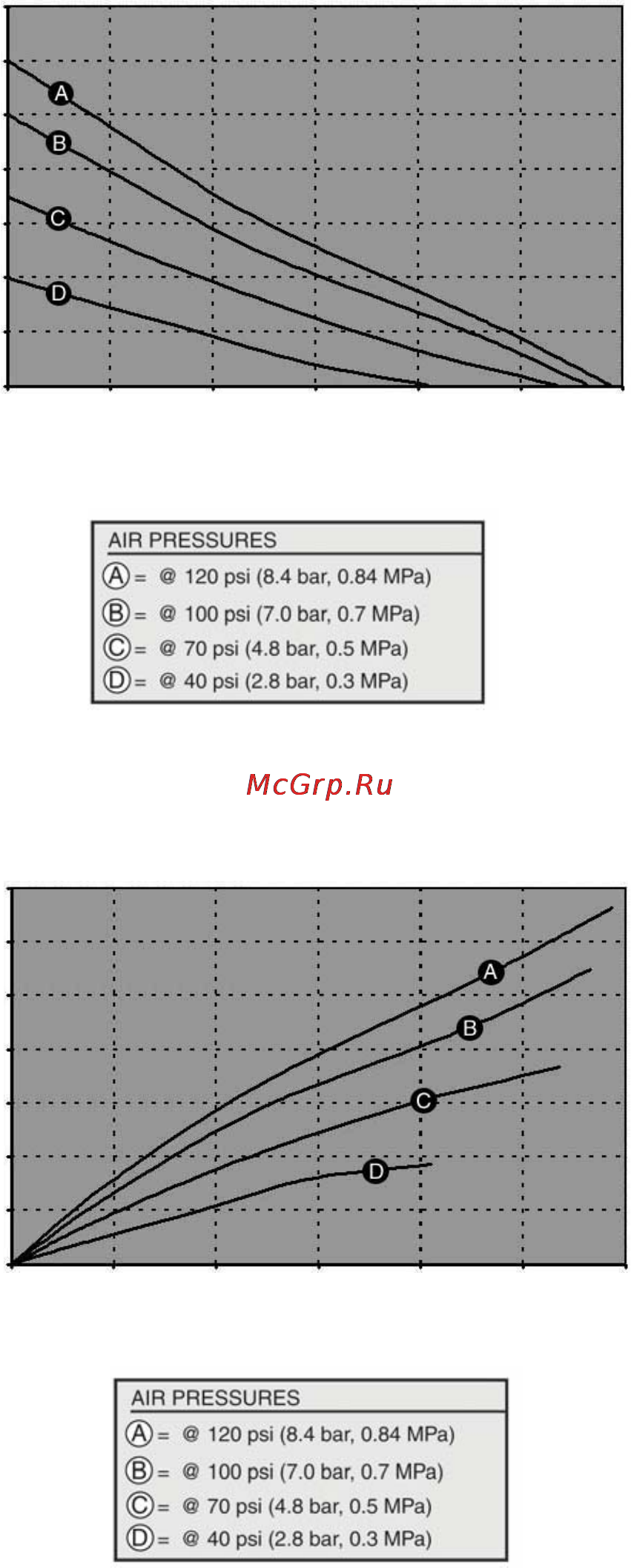

Кривые давления жидкости
A при рабочем давлении воздуха 0,7МПа
(7бар, 120фунтов на кв.дюйм)
B при рабочем давлении воздуха 0,7МПа
(7бар, 100фунтов на кв.дюйм)
C при рабочем давлении воздуха 0,48МПа
(4,8бар, 70фунтов на кв.дюйм)
D при рабочем давлении воздуха 0,28МПа
(2,8бар, 40фунтов на кв.дюйм)
Для расчета давления жидкости на выходе из насоса
(в фунтах на кв. дюйм, МПа или барах) при определенной
скорости потока жидкости (в галлонах/мин или л/мин)
и рабочем давлении воздуха (в фунтах на кв. дюйм, МПа
или барах) нужно выполнить следующие действия.
1. Найдите показатель расхода жидкости на нижней
линии графика.
2. Проведите вертикальную линию до пересечения
с выбранной кривой рабочего давления воздуха.
3 . Н а ш к а л е с л е в а б у д е т у к а з а н о в ы п у с к н о е д а в л е н и е
жидкости.
Кривые расхода воздуха
A при рабочем давлении воздуха 0,7МПа
(7бар, 120фунтов на кв.дюйм)
B при рабочем давлении воздуха 0,7МПа
(7бар, 100фунтов на кв.дюйм)
C при рабочем давлении воздуха 0,48МПа
(4,8бар, 70фунтов на кв.дюйм)
D при рабочем давлении воздуха 0,28МПа
(2,8бар, 40фунтов на кв.дюйм)
Для расчета давления воздуха в насосе
(станд.куб.фут/мин или м
3
/мин) при определенном
расходе жидкости (галлоны/мин; л/мин) и рабочем
давлении воздуха (фунты на кв.дюйм/МПа/бар)
выполните указанные ниже действия.
1. Найдите показатель расхода жидкости на нижней
линии графика.
2. Найдите точку пересечения вертикальной линии,
соответствующей желаемой скорости потока, с
избранным рабочим давлением воздуха.
3. На шкале слева от этой точки указано значение
потребления воздуха.
20
40
60
80
100
120
Выпускное давление жидкости
0
(0,84, 8,4)
(0,7, 7)
(0,55, 5,5)
(0,41, 4,1)
(0,28, 2,8)
(0,14, 1,4)
фунтынакв.дюйм (МПа, бар)
20
40
60
80
100
120
0
(3,4)
(2,83)
(2,27)
(1,7)
(0,57)
140
(0,96, 9,6)
(1,13)
140
(3,96)
20
Потребление воздуха
Поток жидкости
гал./мин (л/мин)
станд.куб.футы/мин (м
3
/мин)
Поток жидкости
гал./мин (л/мин)
(75)
40
(151)
60
(227)
80
(302)
100
(378)
120
(454)
20
(75)
40
(151)
60
(227)
80
(302)
100
(378)
120
(454)
TI8738A
TI8742A
TI8742A
TI8739A
