![Graco SaniForce 1590 [21/54] Вид в разрезе с мембранами](/img/pdf.png)
Graco SaniForce 1590 [21/54] Вид в разрезе с мембранами
![Graco SaniForce 1040 [21/54] Вид в разрезе с мембранами](/views2/1193862/page21/bg15.png)
Обслуживание
3A2508ZAA 21
РИС. 11
TI8935a
TI8933a
TI8934a

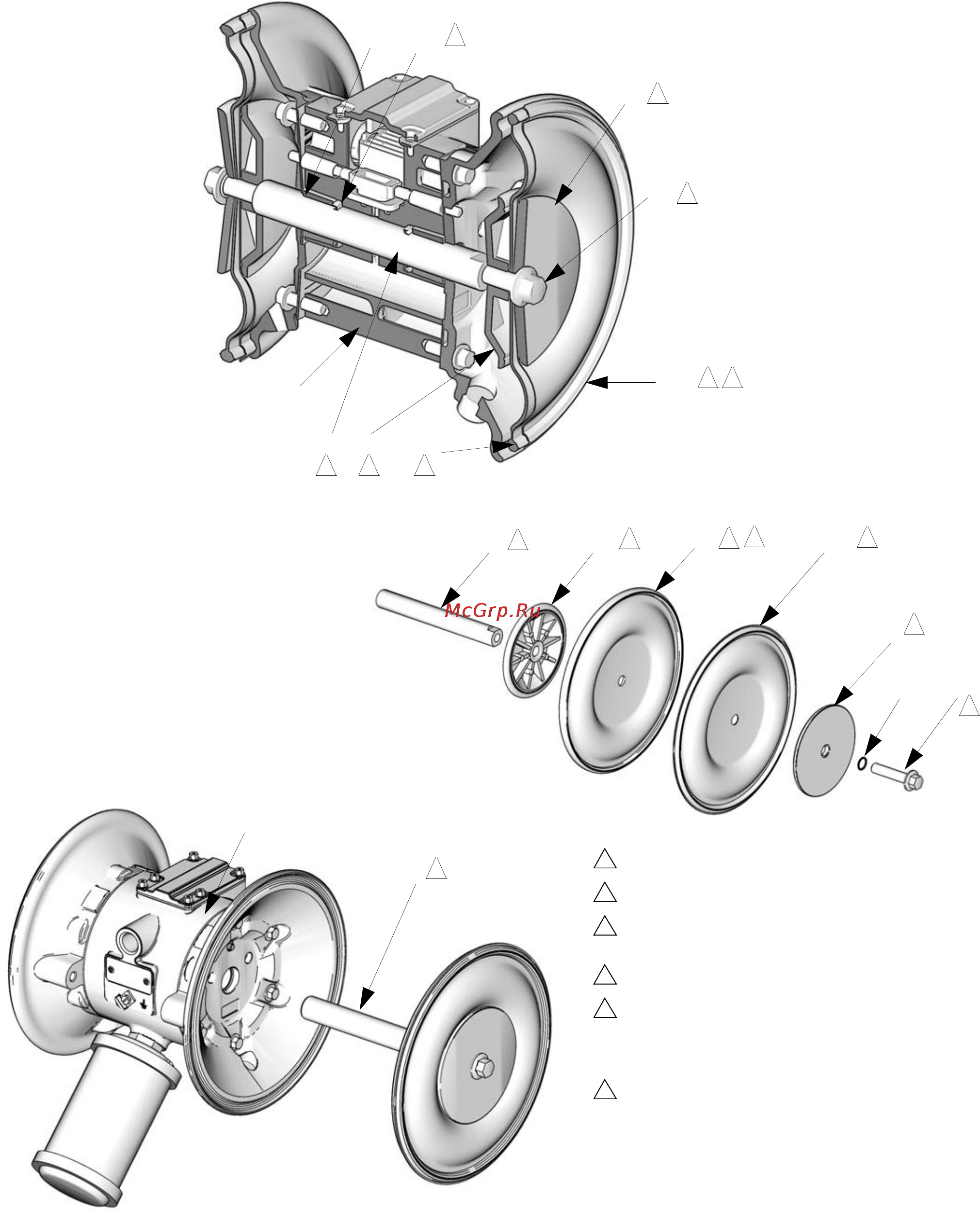

Вид в разрезе
(с мембранами)
Кромки обращены из корпуса (1) наружу.
Скругленная сторона обращена к мембране (401).
Сторона подачи воздуха должна быть обращена к
центральному корпусу (1).
Нанесите смазку.
Нанесите герметик Loctite
® средней прочности
(синего цвета) или аналогичный. Затяните с
усилием 81—95 Н•м (60—70 футофунтов);
максимальная скорость — 100 оборотов в минуту.
Задник используется только в насосах с
мембранами из ПТФЭ.
1
2
3
4
5
6
105
107
403*
402*
19
24
24
1
104
105
401*
107
108*
403*
1
24 104
401*
4
2
3
3
6
2
5
4
4
2
3
2
6
3
1
5
