Комплект соединений 288209
10 334178F
Графики характеристик насосов
ПРИМЕЧАНИЕ. Графики характеристик двигателей NXT
2200 и NXT 3400 см. на стр. 7–8.
Выпускное давление жидкости
Чтобы узнать выпускное давление жидкости
(фунтовнакв.дюйм, МПа, бар) при определенной скорости
потока (гал./мин, л/мин) и проценте от максимальной силы
(A, B, C), выполните следующее.
1. Найдите требуемую скорость потока в нижней части
графика.
2. Проведите вертикальную линию вверх до пересечения с
выбранной линией процента от максимальной силы (см.
обозначения ниже).
3. На вертикальной шкале слева будет указано выпускное
давление жидкости.
Обозначения на графиках характеристик
двигателей E-Flo DC
ПРИМЕЧАНИЕ.На графиках представлен двигатель,
работающий при 100%, 70% и 40% от максимальной силы.
Эти значения приблизительно соответствуют работе
пневматического двигателя при давлении 0,7, 0,5 и 0,3МПа
(100, 70 и 40фунтовнакв.дюйм).
A 100% от максимальной
силы
B 70% от максимальной
силы
C 40% от максимальной
силы

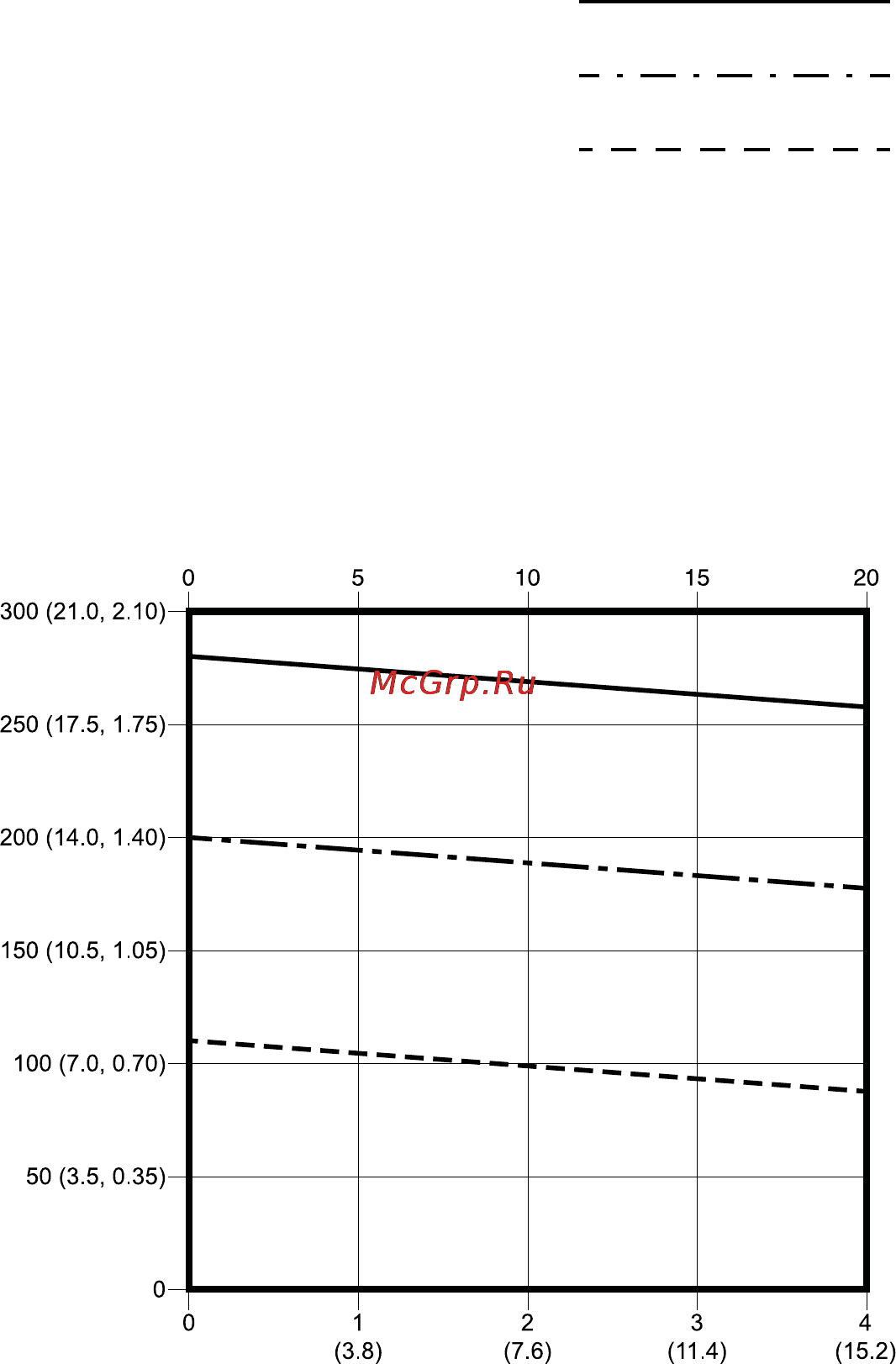

Тестовая жидкость: масло вязкостью №10
Давление жидкости
A
B
фунтовнакв.дюйм (МПа, бар)
Поток жидкости в гал./мин (л/мин)
C
циклов в минуту
Двигатель мощностью 1л.с. (максимальная сила 635кг, или 1400фунтов)
с нижним блоком объемом 750куб.см
