Graco E-Flo 3000 [17/32] Комплект соединений 288504
![Graco E-Flo 3000 [17/32] Комплект соединений 288504](/views2/1193973/page17/bg11.png)
Комплект соединений 288504
334178F 17
Комплект соединений 288504
Для соединения 4-шарового
нижнего блока с затягиваемыми
щелевыми уплотнениями с
пневматическим двигателем
President
ПРИМЕЧАНИЕ. Нижние блоки и двигатели, для которых
используется комплект соединений 288504, см. в
таблице использования комплектов соединений
на стр. 3.

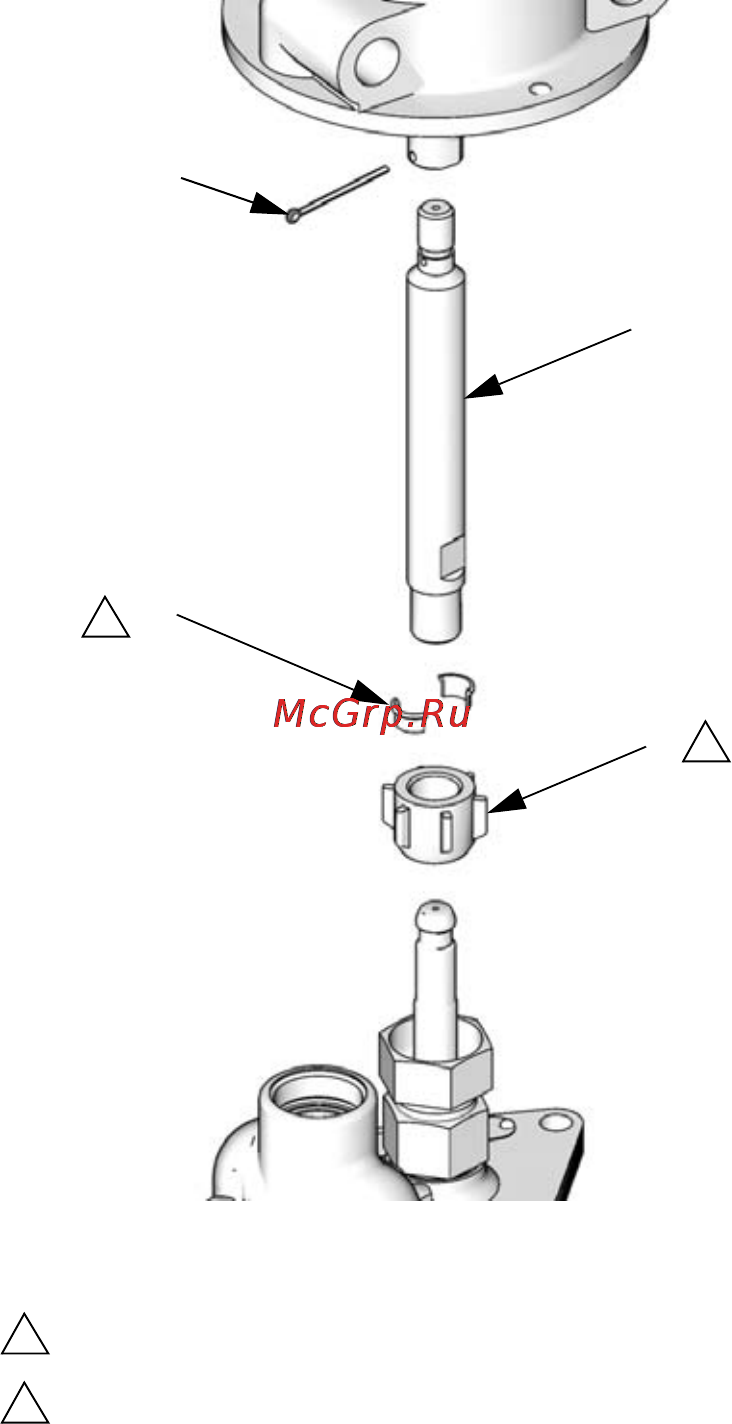

Список деталей и чертеж
Справ.
№Арт.№Описание
Кол-
во
3 184128 КОЛЬЦО, соединительное
2
5 15J948 ПЕРЕХОДНИК
1
7100579ШПЛИНТ
1
8 184059 ГАЙКА, соединительная
1
7
5
3
8
TI8986a
1
Затяните с усилием 197–203Н•м (145–150футофунтов).
Нанесите смазку.
1
2
2
