Graco E-Flo 3000 [31/32] Двигатель viscount ii нижний блок объемом 2000 куб см
![Graco E-Flo 3000 [31/32] Двигатель viscount ii нижний блок объемом 2000 куб см](/views2/1193973/page31/bg1f.png)
Комплект соединений 24J390
334178F 31
Графики характеристик насосов
Выпускное давление жидкости
Чтобы узнать выпускное давление жидкости (фунтов
накв.дюйм, МПа, бар) при определенной скорости потока
жидкости (л/мин, гал./мин) и рабочем гидравлическом
давлении (фунтовнакв.дюйм, МПа, бар), выполните
следующее.
1. Найдите требуемую скорость потока в нижней части
графика.
2. Проведите вертикальную линию вверх до пересечения с
выбранной кривой выпускного давления жидкости
(черного цвета). На шкале слева будет указано выпускное
давление жидкости.
Потребление гидравлического масла
Чтобы узнать потребление гидравлического масла двигателем
(л/мин или гал./мин) при определенной скорости потока
жидкости (л/мин или гал./мин), выполните следующее.
1. Найдите требуемую скорость потока в нижней части
графика.
2. Проведите вертикальную линию вверх до пересечения с
кривой потребления гидравлического масла (пунктирная
или серая линия). На шкале справа будет указано
значение потребления гидравлического масла.
Обозначения.
A гидравлическое давление 10,3МПа, 103бар
(1500фунтовнакв.дюйм)
B гидравлическое давление 7,2МПа, 72,4бар
(1050фунтовнакв.дюйм)
C гидравлическое давление 4,1МПа, 41бар
(600фунтовнакв.дюйм)

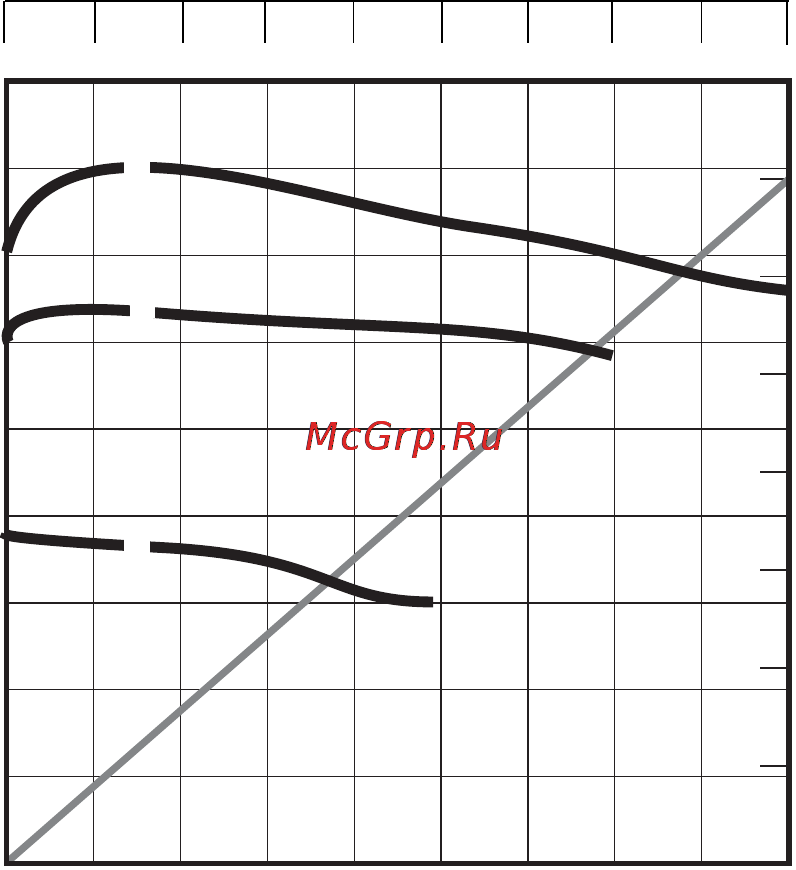

Двигатель Viscount II, нижний блок объемом 2000куб.см
ДАВЛЕНИЕ ЖИДКОСТИ, фунтовнакв.дюйм (МПа, бар)
ПОТОК ЖИДКОСТИ, гал./мин (л/мин)
400 (2,8, 28)
300 (2,1, 21)
200 (1,4, 14)
100 (0,7, 7)
0 (0, 0)
2,0
(7,0)
4,0
(15,0)
6,0
(22,5)
8,0
(30,0)
10,0
(37,9)
12,0
(45,4)
14,0
(53,0)
0,0
(0,0)
0
B
ЦИКЛОВ/МИН
A
C
450 (3,1, 31)
350 (2,4, 24)
250 (1,7, 17)
150 (1,0, 10)
50 (0,3, 3)
048121620
24 28
32
36
16,0
(60,6)
18,0
(68,1)
ПОТРЕБЛЕНИЕ ГИДРАВЛИЧЕСКОГО МАСЛА
гал./мин
(л/мин)
3,0 (11,4)
1,0 (3,8)
2,0 (7,6)
8,0 (30,4)
7,0 (26,6)
6,0 (22,8)
5,0 (19,0)
4,0 (15,2)
