![Graco E-Flo 3000 [18/32] Двигатель president с нижним блоком объемом 1000 куб см](/img/pdf.png)
Graco E-Flo 3000 [18/32] Двигатель president с нижним блоком объемом 1000 куб см
![Graco E-Flo 3000 [18/32] Двигатель president с нижним блоком объемом 1000 куб см](/views2/1193973/page18/bg12.png)
Комплект соединений 288504
18 334178F

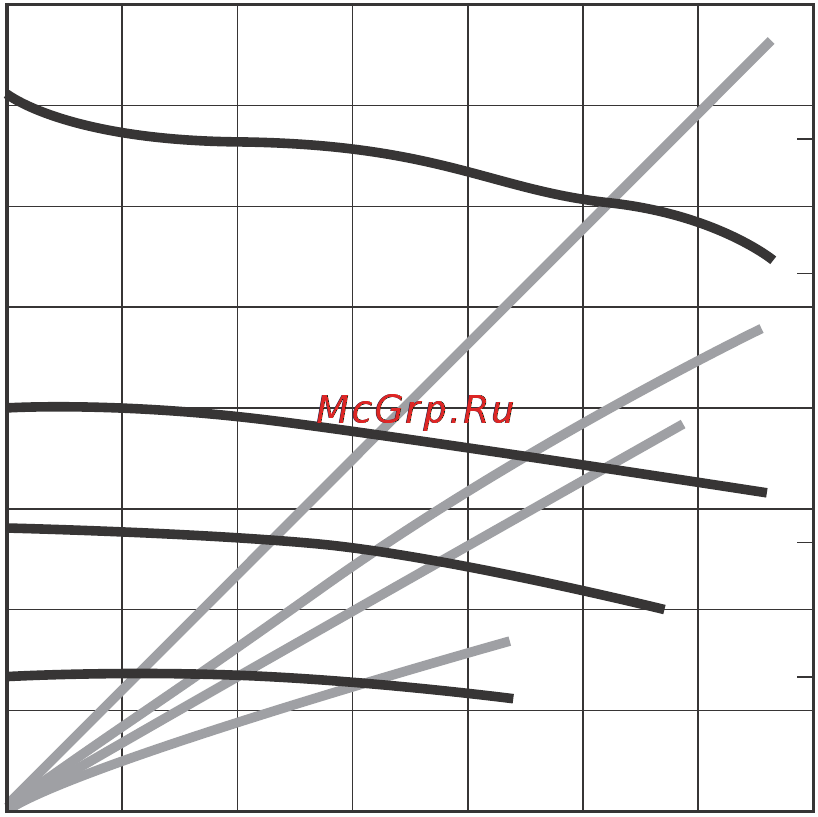

Графики характеристик насосов
Выпускное давление жидкости
Чтобы узнать выпускное давление жидкости (МПа, бар,
фунтовнакв.дюйм) при определенной скорости потока
(л/мин, гал./мин) и рабочем давлении (A, B, C, D), выполните
следующее.
1. Найдите требуемую скорость потока в нижней части
графика.
2. Проведите вертикальную линию вверх до пересечения с
выбранной кривой рабочего давления (сплошная линия).
На шкале слева будет указано выпускное давление
жидкости.
Потребление воздуха
Чтобы узнать потребление воздуха (л/мин или гал./мин) при
определенной скорости потока жидкости (л/мин или гал./мин)
и рабочем давлении (A, B, C, D), выполните следующее.
1. Найдите требуемую скорость потока в нижней части
графика.
2. Проведите вертикальную линию вверх до пересечения с
выбранной кривой потребления воздуха (серая линия).
На шкале справа будет указано значение потребления
воздуха.
Обозначения
A давление воздуха 1,17МПа, 11,7бар
(170фунтовнакв.дюйм)
B давление воздуха 0,7МПа, 7бар
(100фунтовнакв.дюйм)
C давление воздуха 0,5МПа, 4,9бар
(70фунтовнакв.дюйм)
D давление воздуха 0,3МПа, 2,8бар
(40фунтовнакв.дюйм)
Тестовая жидкость: масло вязкостью №10
Двигатель President с нижним блоком объемом 1000куб.см
A
B
C
A
B
C
Давление жидкости
фунтовнакв.дюйм (МПа, бар)
350 (2,4, 24)
300 (2,0, 20)
250 (1,7, 17)
200 (1,3, 13)
150 (1,0, 10)
100 (0,69, 6,9)
50 (0,34, 3,4)
0
Поток жидкости в гал./мин (л/мин)
Поток воздуха (станд.куб.футов/мин)
10
30
40
50
20
60
400 (2,7, 27)
2,0
(7,5)
6,0
(22,7)
10,0
(37,8)
14,0
(53,0)
4,0
(15,1)
8,0
(30,2)
12,0
(45,4)
D
D
циклов в минуту
