Комплект соединений 288208
334178F 13
Комплект соединений 288208
Для соединения 4-шарового
нижнего блока с затягиваемыми
щелевыми уплотнениями с
пневматическим двигателем
Bulldog или Senator
ПРИМЕЧАНИЕ. Нижние блоки и двигатели, для которых
используется комплект соединений 288208, см. в
таблице использования комплектов соединений
на стр. 5.

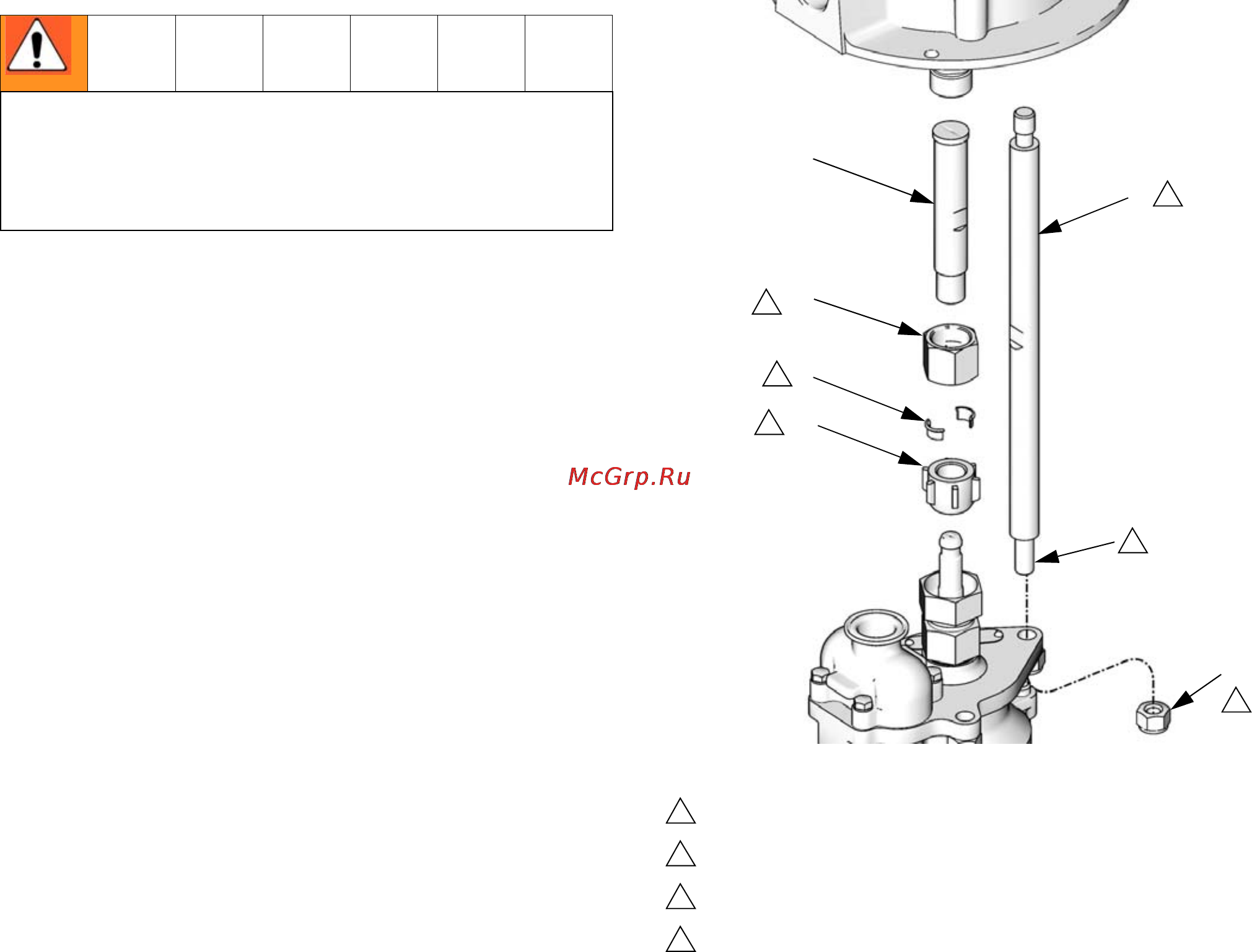

Список деталей и чертеж
Использование пневматического двигателя Bulldog с
нижним блоком объемом 1000куб.см может
привести к образованию опасного избыточного
давления.
Справ.
№Арт.№Описание
Кол-
во
1 183089 ТЯГА, соединительная
3
2108527ГАЙКА, стопорная,
шестигранная
3
3 184128 КОЛЬЦО, соединительное
2
5 15H981 ПЕРЕХОДНИК
1
8 184059 ГАЙКА, соединительная
1
10 183079 ГАЙКА, соединительная
1
1
5
10
8
2
3
TI8985a
1
Затяните с усилием 196–203Н•м (145–150футофунтов).
Затяните с усилием 68–91Н•м (50–60футофунтов).
Нанесите смазку.
Затяните с усилием 102–109Н•м (75–80футофунтов).
1
2
3
4
4
3
2
3
2
