Установка
Установка
Установка данного оборудования предусматривает
потенциально опасные процедуры. К установке
этого оборудования допускается только обученный
и квалифицированный персонал, прочитавший
и уяснивший сведения, указанные в настоящем
руководстве.
ПРИМЕЧАНИЕ. Для установки усовершенствованного
двигателя также см. раздел Требования к
искробезопасной установке усовершенствованных
двигателей, page 12.
Заливка масла в оборудование
перед использованием

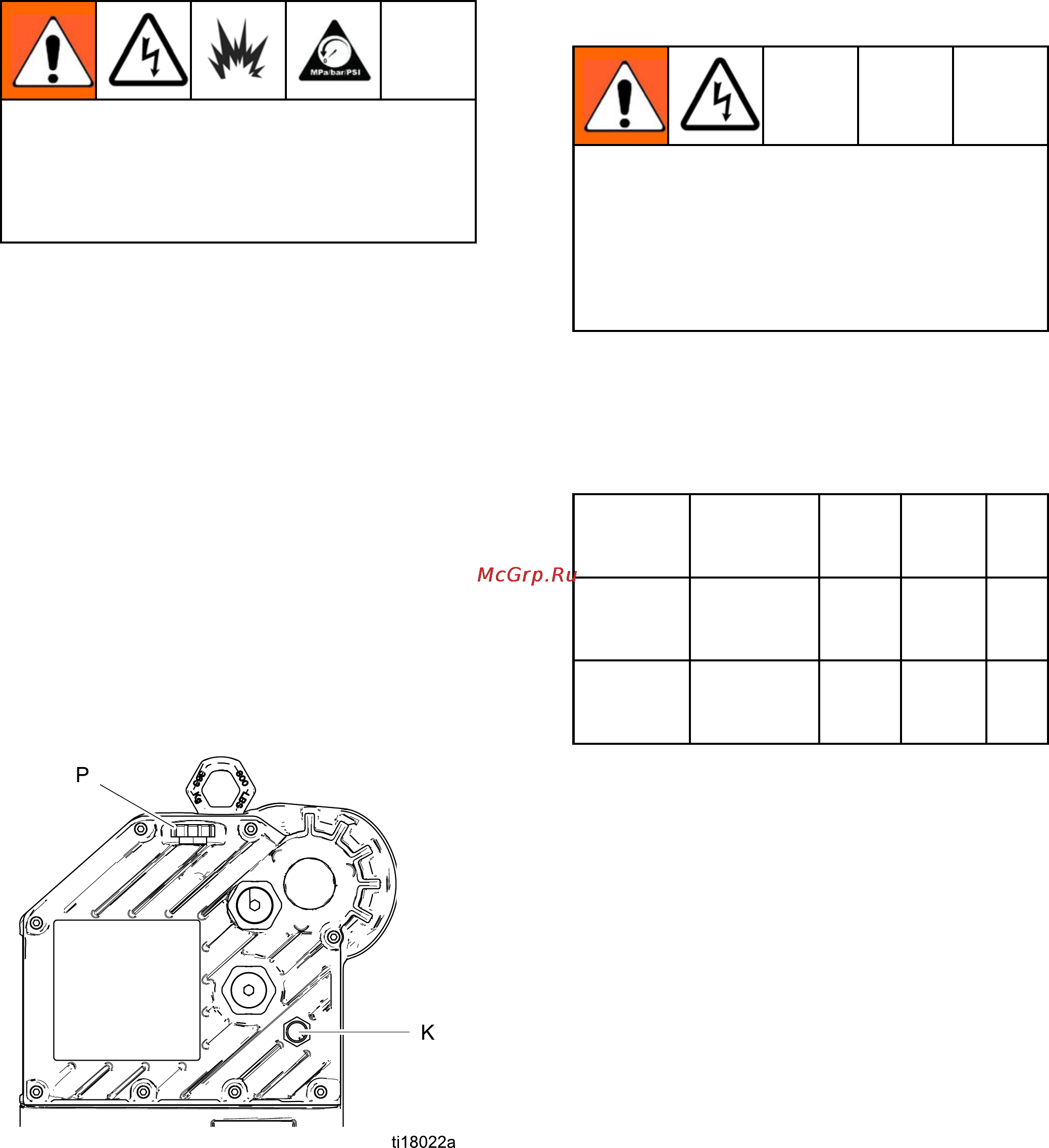

См. рис. 5. Прежде чем использовать оборудование,
откройте заливную крышку (P) и долейте
бессиликоновое синтетическое трансмиссионное
масло компании Graco, соответствующее ISO 220
(артикул № 16W645). Проверьте уровень масла через
смотровое стекло (K). Заполняйте бак до тех пор,
пока уровень масла не окажется около средней точки
смотрового стекла. Емкость масляного бака составляет
приблизительно 1,4 л (1,5 кварты). Не переполняйте.
ПРИМЕЧАНИЕ. Две емкости с маслом объемом 0,95 л
(1 кварта) предоставляются вместе с оборудованием.
Figure 5 Смотровое стекло и маслозаливная крышка
Требования к источнику питания
Неправильная прокладка проводов может привести
к поражению электрическим током или другим
серьезным травмам. Любые электротехнические
работы должны выполняться квалифицированным
электриком. При установке необходимо соблюдать
все государственные, региональные и местные
нормативные требования в области безопасности и
противопожарной защиты.
Требования к источнику питания см. в табл. 1. Для
системы требуется выделенная цепь, защищенная с
помощью прерывателя.
Table 1 . Технические характеристики источника
питания
Модель*
Напряже-
ние
Кол-в-
офаз
Част-
ота в
Гц Ток
EM001x 100–250 В
перем.
тока
1 50/60 20 А
EM002x 200–250 В
перем.
тока
1 50/60 20 А
* Последняя цифра номера модели отличается. См.
таблицы в разделе Модели на стр. 3–6.
Требования к прокладыванию кабелей и
кабелепроводов в опасной зоне
Взрывобезопасность
Вся электропроводка в опасных зонах должна
быть уложена в специальный взрывозащищенный
кабелепровод класса I, подразд. I, группы D.
Соблюдайте все национальные, региональные и
местные электротехнические правила и нормы.
Для США и Канады необходимо проложить уплотнение
кабелепровода (D) на расстоянии 457 мм (18 дюймов)
от двигателя. См. рис. 7.
Все кабели должны быть пригодны к эксплуатации при
температуре 70 °C.
Пожарная безопасность (ATEX)
Используйте подходящие соединители, кабелепровод
и сальники, рассчитанные на ATEX II 2 G. Соблюдайте
все национальные, региональные и местные
электротехнические правила и нормы.
Все кабельные сальники и кабели должны быть
пригодны к эксплуатации при температуре 70 °C.
10 332724D
