Модели
Модели
Базовые модели
Артикул двигателя
№
Серия
Мощность в л. с. Максимальное значение силы, фунт-сила
(Н)
EM0011 A 1
1400 (6227)
EM0021 A 2
2800 (12455)
0359
II 2 G
ExdbIIAT60°C≤Ta≤40°C
FM12ATEX0067X
IECEx FMG 12.0028X
Для класса I, разд. 1, группы D T6.
Класс1,зона1,AExdbIIAT60°C≤Ta≤40°C
Ex d IIA T6 Gb 0 °C≤Ta≤40 °C

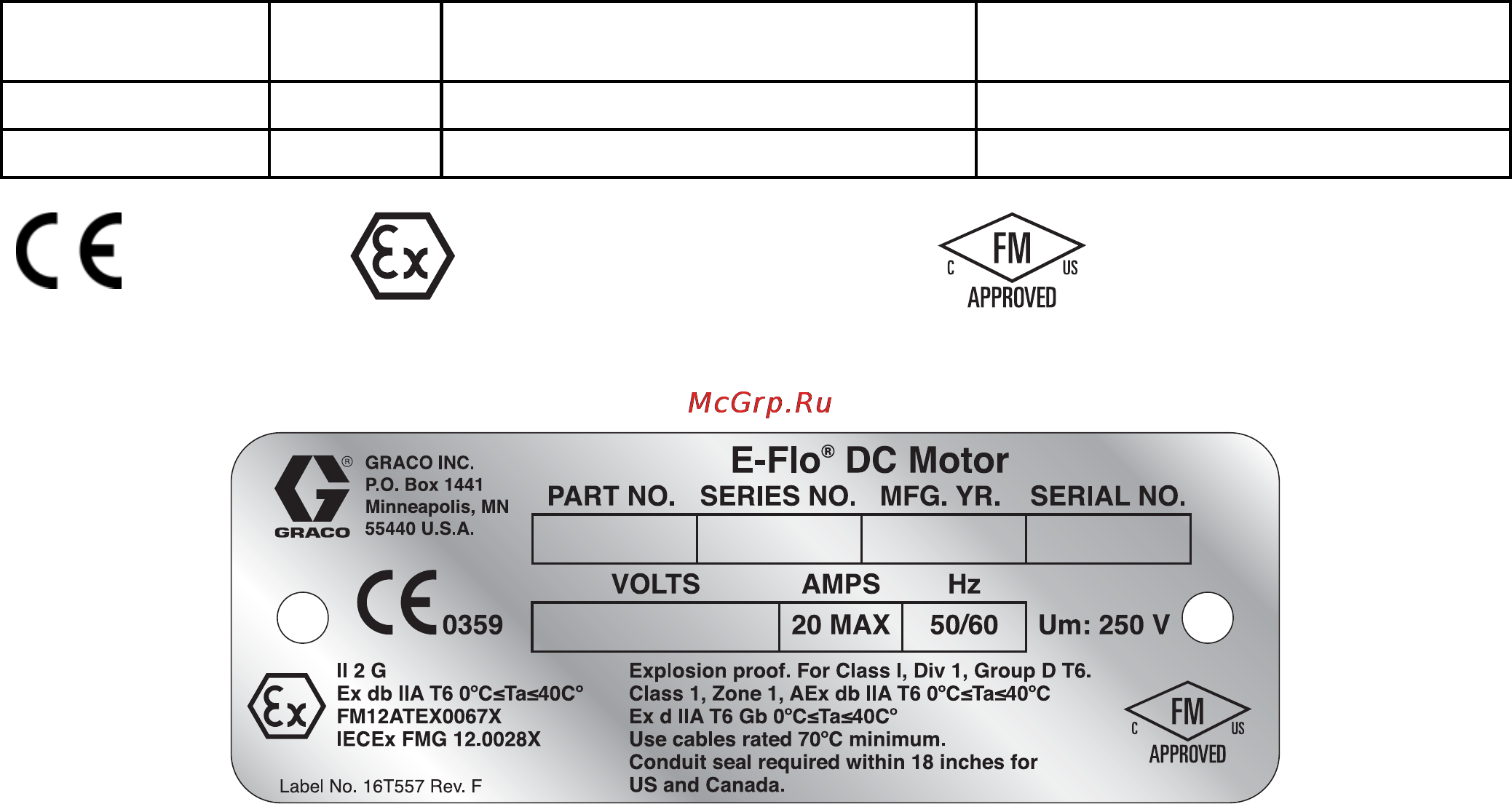

Figure 1 Идентификационная наклейка базового
двигателя
Перечень стандартов
• IEC 60079–0: 2011 (ред. 6)
• IEC 60079–1: 2007 г. с исправл. 1 (ред. 6)
• EN 60079–0: 2012
• EN 60079–1: 2007
• ANSI/ISA 60079–0: 2009
• ANSI/ISA 60079–1: 2009
• FM 3615:2006
• CSA C22.2 № 0.4:2004 (R2009)
• CSA C22.2 № 0.5:82 (R2008)
• CSA C22.2 № 30:M86 (R2007)
• CAN/CSA-E60079–0:2011
• CAN/CSA-E60079–1:2011
• CAN/CSA C22.2 № 1010.1:2004
Особые условия эксплуатации.
1. Если необходимы размерные данные для
огнестойких соединений, обратитесь к
производителю.
2. Для получения оригинальных запасных крепежных
деталей обращайтесь к производителю.
Приемлемой альтернативой являются винты
с головками под торцевой ключ M8 x 30,
изготовленные из стали класса 12.9 или прочнее
с минимальным пределом текучести 1100 МПа
(160000фунтовнакв.дюйм).
332724D 3
