Graco E-Flo DC [11/34] Подключение источника питания

Установка

Подключение источника питания

Неправильная прокладка проводов может привести

к поражению электрическим током или другим

серьезным травмам. Любые электротехнические

работы должны выполняться квалифицированным

электриком. При установке необходимо соблюдать

все государственные, региональные и местные

нормативные требования в области безопасности и

противопожарной защиты.

1. Убедитесь в том, что защитный выключатель с

плавким предохранителем (В, рис. 6) выключен и

заблокирован.

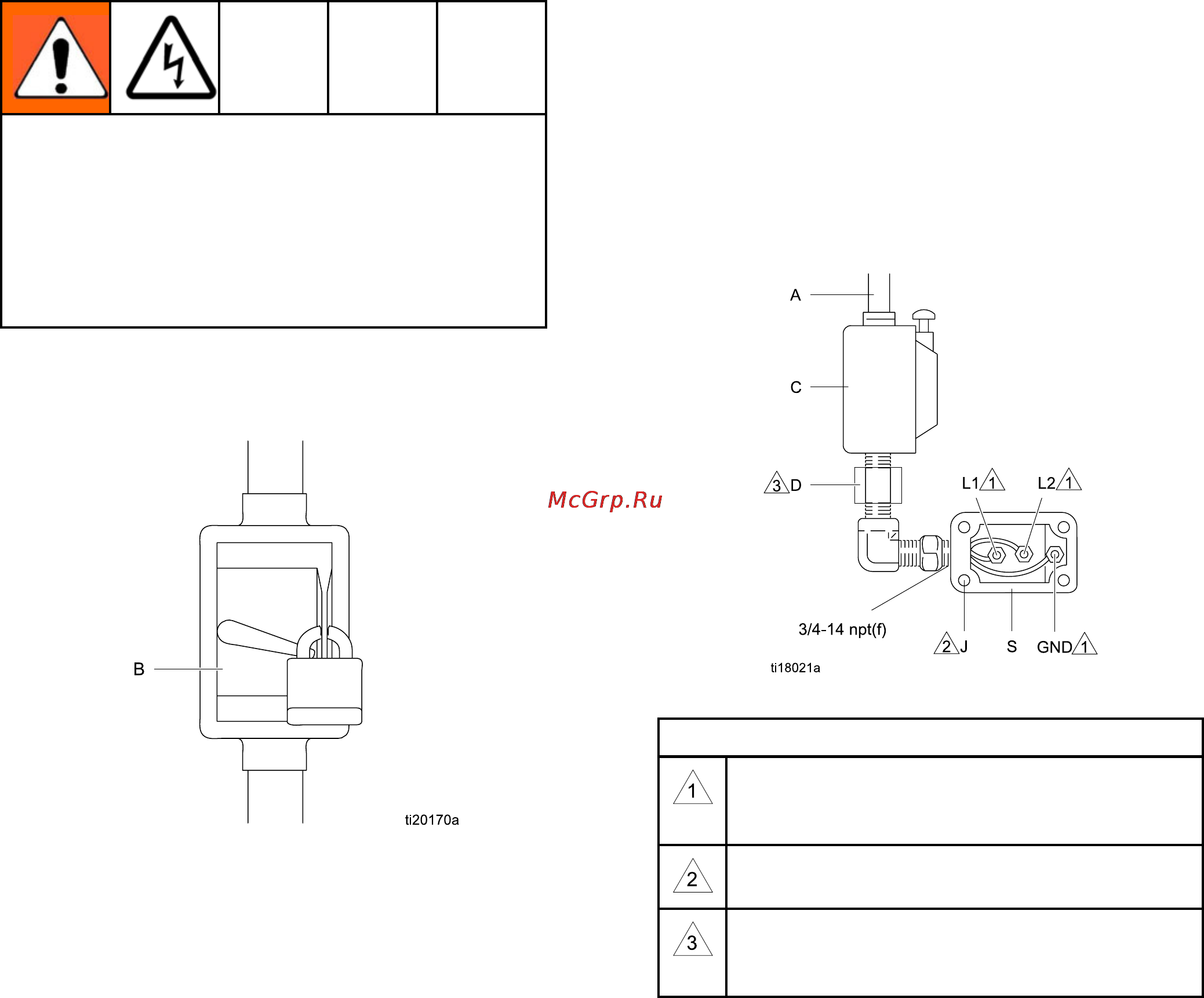

Figure 6 Заблокированный защитный выключатель

с плавким предохранителем

2. См. рис. 7. Установите на линию подачи

электропитания (А) устройство управления

запуском и остановкой (C), поместив его в пределах

легкой досягаемости от оборудования. Устройство

управления запуском и остановкой должно иметь

допуск на использование в опасной области.

3. Откройте электрический отсек (S) двигателя.

4. Подведите провода питания в электрический отсек

через входной порт 3/4–14 npt(f). Подключите

провода к клеммам, как показано на рисунке.

Затяните гайки клемм с максимальным усилием

2,8 Н•м (25 дюймофунтов). Избегайте чрезмерного

затягивания.

5. Закройте электрический отсек. Затяните винты

крышки (J) с усилием 20,3 Н•м (15 футофунтов).

Figure 7 Подключение проводов питания

Примечания к рис. 7

Затяните все гайки клемм с максимальным

усилием 2,8 Н•м (25 дюймофунтов). Избегайте

чрезмерного затягивания.

Затяните винты крышки с усилием 20,3 Н•м

(15 футофунтов).

Для США и Канады необходимо проложить

уплотнение кабелепровода (D) на расстоянии

457 мм (18 дюймов) от двигателя.

332724D
