Graco E-Flo DC [4/34] Базовые модели с сертификатами соответствия в зависимости от региона
![Graco E-Flo DC [4/34] Базовые модели с сертификатами соответствия в зависимости от региона](/views2/1193980/page4/bg4.png)
Модели
Базовые модели с сертификатами соответствия в зависимости от региона
Артикул двигателя
№
Серия
Мощность в л. с. Максимальное значение силы, фунт-сила
(Н)
EM0013 A 1
1400 (6227)
EM0023 A 2
2800 (12455)
0359
II 2 G
ExdbIIAT60°C≤Ta≤40°C
FM12ATEX0067X
IECEx FMG 12.0028X

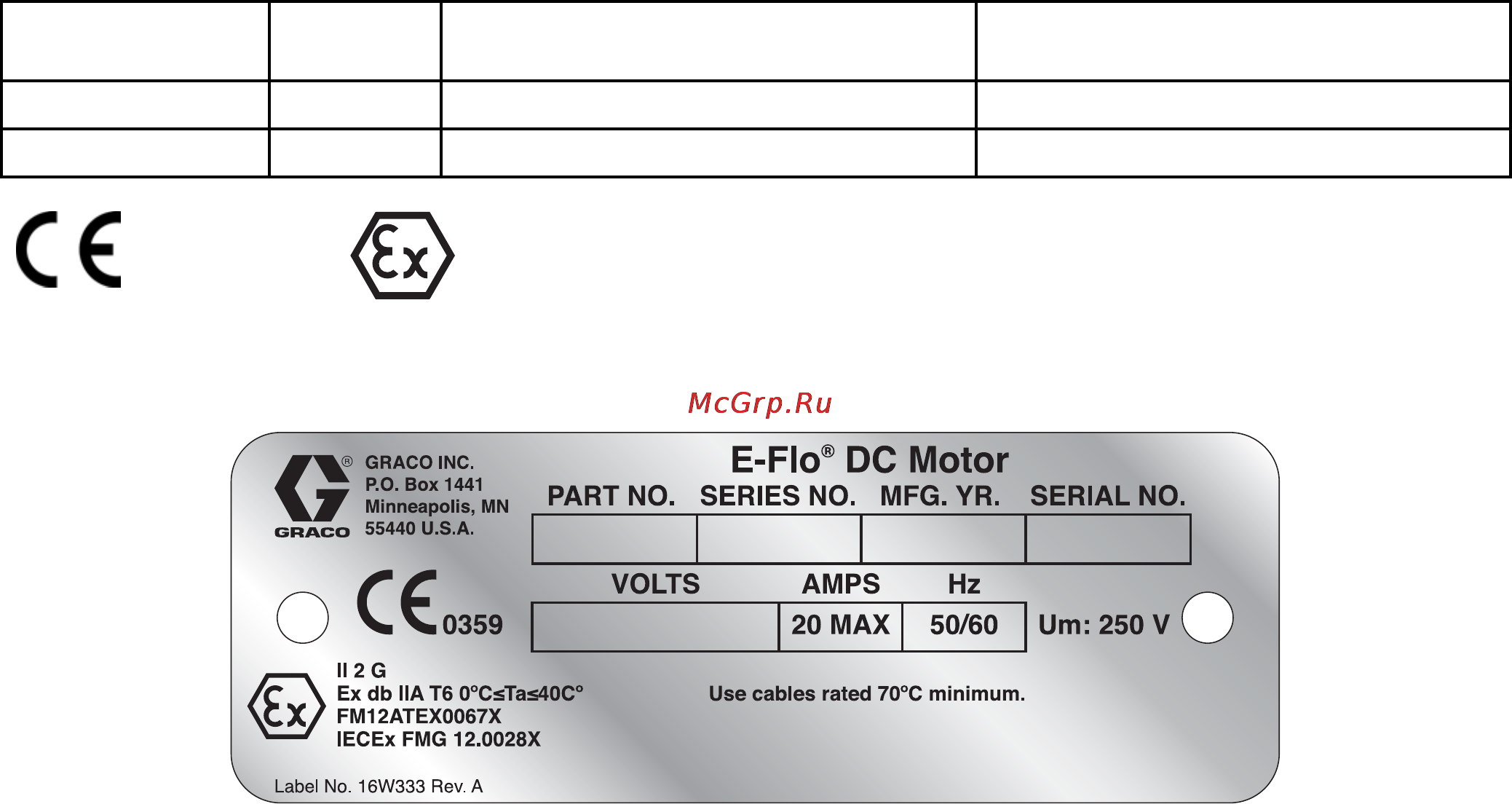

Figure 2 Идентификационная наклейка
для базового двигателя с сертификатами
соответствия в зависимости от региона
Перечень стандартов
• IEC 60079–0: 2011 (ред. 6)
• IEC 60079–1: 2007 г. с исправл. 1 (ред. 6)
• EN 60079–0: 2012
• EN 60079–1: 2007
Особые условия эксплуатации.
1. Если необходимы размерные данные для
огнестойких соединений, обратитесь к
производителю.
2. Для получения оригинальных запасных крепежных
деталей обращайтесь к производителю.
Приемлемой альтернативой являются винты
с головками под торцевой ключ M8 x 30,
изготовленные из стали класса 12.9 или прочнее
с минимальным пределом текучести 1100 МПа
(160 000 фунтов на кв. дюйм).
4
332724D
