Установка
Заземление
Чтобы снизить риск образования статического
разряда и поражения электрическим током, это
оборудование следует заземлить. При наличии
статического или электрического разряда пары
могут воспламениться или даже взорваться.
Ненадлежащее заземление может привести к
поражению электрическим током. Заземление
представляет собой отводящий провод для
электрического тока.
ПРИМЕЧАНИЕ. Для усовершенствованных двигателей
EM0012 и EM0022 все двигатели должны быть
подсоединены к одной высокоинтегрированной
эквипотенциальной системе. См. раздел Требования
к искробезопасной установке усовершенствованных
двигателей, page 12.

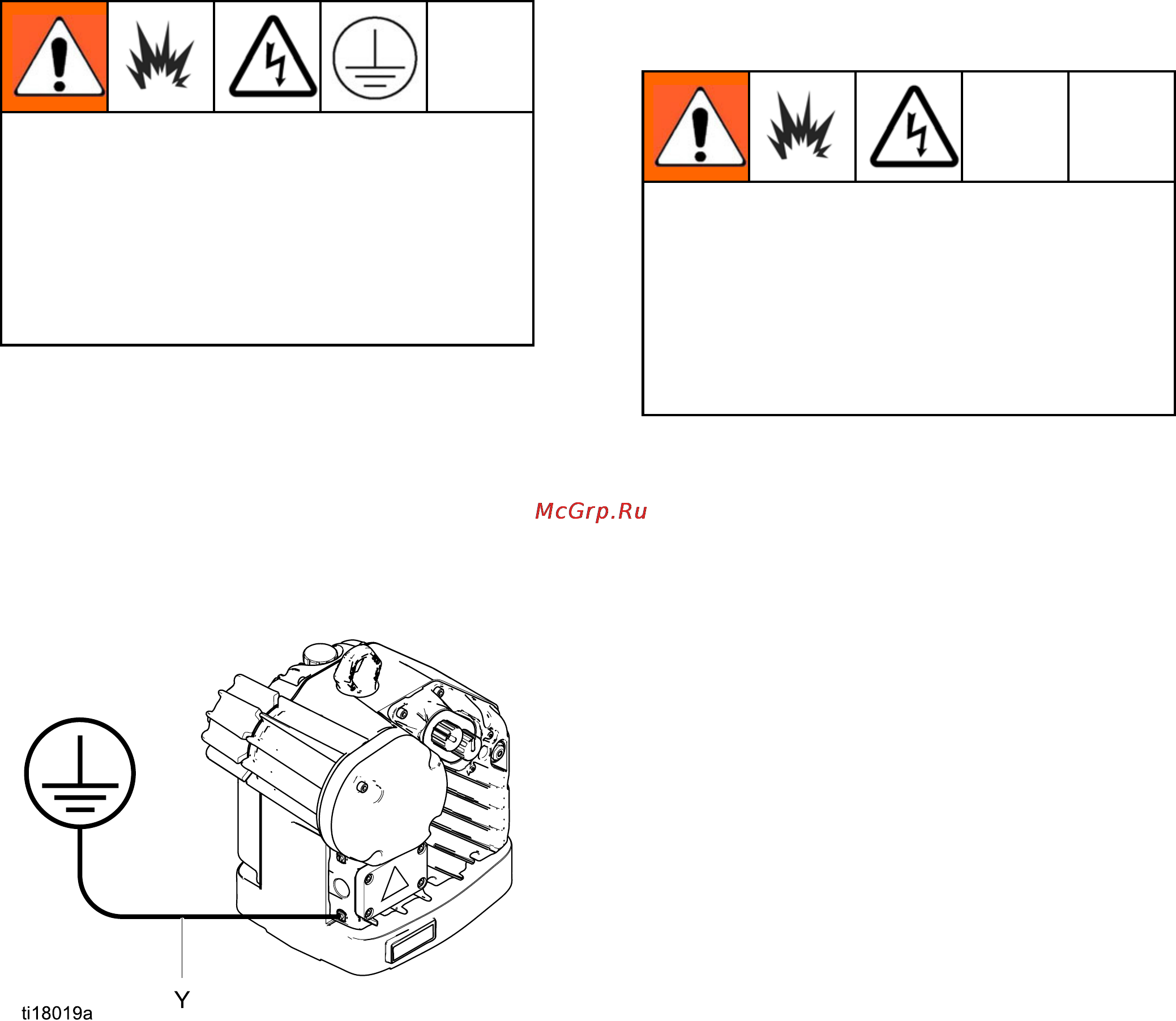

См. рис. 8. Ослабьте винт заземления и прикрепите
провод заземления (Y). Надежно затяните винт
заземления. Другой конец провода следует соединить
с точкой истинного заземления.
Figure 8 Провод заземления
Требования к искробезопасной
установке усовершенствованных
двигателей
Не заменяйте и не видоизменяйте компоненты
системы, так как это может понизить уровень
искробезопасности. Перед установкой, техническим
обслуживанием или эксплуатацией читайте
соответствующие руководства. Не устанавливайте
в опасной зоне оборудование, разрешенное
для установки только в безопасной зоне. Класс
искробезопасности используемой модели см. на ее
идентификационной наклейке.
Требования к установке и параметры сущности см. в
разделе Приложение A. Контрольная схема системы
24N637, page 26. Соблюдайте все инструкции по
установке, содержащиеся в руководстве к системе.
12
332724D
