Fondital ANTEA KRB 12 Инструкция по эксплуатации онлайн [31/56] 168415
![Fondital ANTEA KRB 12 Инструкция по эксплуатации онлайн [31/56] 168415](/views2/1194160/page31/bg1f.png)
31
126
250
100
700
400
155

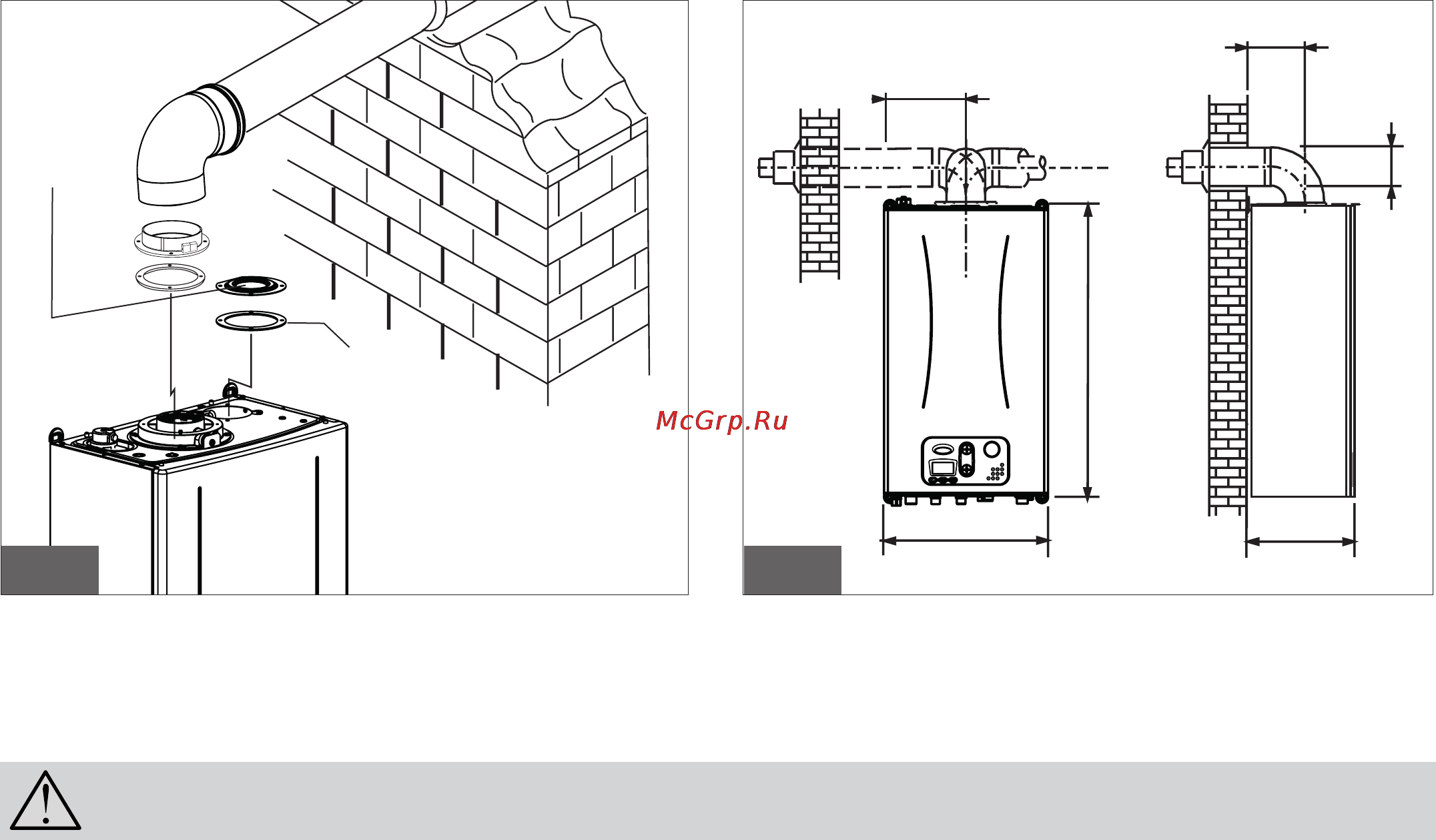

ЗАГЛУШКА
НЕОПРЕНОВАЯ
ПРОКЛАДКА
Изображения на рисунках носят приблизительный характер. При установке дополнительных устройств необходимо руководствоваться
прилагаемыми к ним инструкциями.
рис. 14
рис. 15
KC/KR/KRB 28
Минимально допустимая длина вертикальных коаксиальных труб – 1 м, не считая первый отвод на выходе из котла.
Максимально допустимая длина вертикальных коаксиальных труб с диаметром 100/60 мм – 9 м, не считая первый отвод на выходе из
котла.
Максимально допустимая длина вертикальных коаксиальных труб с диаметром 125/80 мм – 13,5 м, не считая первый отвод на выходе из
котла.
На каждый добавочный отрезок прямолинейной трубы длиной 1 метр максимально допустимая длина уменьшается на 1 м.
На каждый добавочный отвод 90° следует уменьшать максимально допустимую длину на 1 м.
На каждый добавочный отвод 45° следует уменьшать максимально допустимую длину на 0,5 м.
Терминал на крыше уменьшает максимально допустимую длину на 1,5 м.
3.2.6.3. Воздухозабор/дымоотвод с помощью раздельных каналов с диаметром 80 мм
Эти данные действительны для каналов воздухозабора и дымоотвода состоящих из жестких труб с гладкой
поверхностью, поставляемых производителем.
Типы установки C43 - C53 - C83
KC/KR/KRB 12
Минимально допустимая длина воздухозаборных труб – 1 м.
Минимально допустимая длина дымоотводных труб – 1 м.
Максимально допустимая длина каналов воздухозабора и дымоотвода составляет 152 м (сумма длин труб воздухозабора и дымоотвода).
На каждый добавочный отрезок прямолинейной трубы длиной 1 м максимально допустимая длина уменьшается на 1 м.
На каждый добавочный отвод 90° следует уменьшать максимально допустимую длину на 1 м.
На каждый добавочный отвод 45° следует уменьшать максимально допустимую длину на 0,5 м.
Вертикальный терминал на крыше уменьшает максимально допустимую длину на 5 м.
Горизонтальный терминал уменьшает максимально допустимую длину на 4,5 м.
KC/KR/KRB 24
Минимально допустимая длина воздухозаборных труб – 1 м.
Минимально допустимая длина дымоотводных труб – 1 м.
Максимально допустимая длина каналов воздухозабора и дымоотвода составляет 84 м (сумма длин труб воздухозабора и дымоотвода).
На каждый добавочный отрезок прямолинейной трубы длиной 1 м максимально допустимая длина уменьшается на 1 м.
На каждый добавочный отвод 90° следует уменьшать максимально допустимую длину на 1 м.
На каждый добавочный отвод 45° следует уменьшать максимально допустимую длину на 0,5 м.
Вертикальный терминал на крыше уменьшает максимально допустимую длину на 5,5 м.
Горизонтальный терминал уменьшает максимально допустимую длину на 5 м.
KC/KR/KRB 28
Минимально допустимая длина воздухозаборных труб – 1 м.
Минимально допустимая длина дымоотводных труб – 1 м.
Максимально допустимая длина каналов воздухозабора и дымоотвода составляет 91 м (сумма длин труб воздухозабора и дымоотвода).
На каждый добавочный отрезок прямолинейной трубы длиной 1 метр максимально допустимая длина уменьшается на 1 м.
На каждый добавочный отвод 90° следует уменьшать максимально допустимую длину на 1,5 м.
На каждый добавочный отвод 45° следует уменьшать максимально допустимую длину на 1 м.
Вертикальный терминал на крыше уменьшает максимально допустимую длину на 5,5 м.
Горизонтальный терминал уменьшает максимально допустимую длину на 5,5 м.
