32
250
400
700
74
Ø 80
155 152,5
126

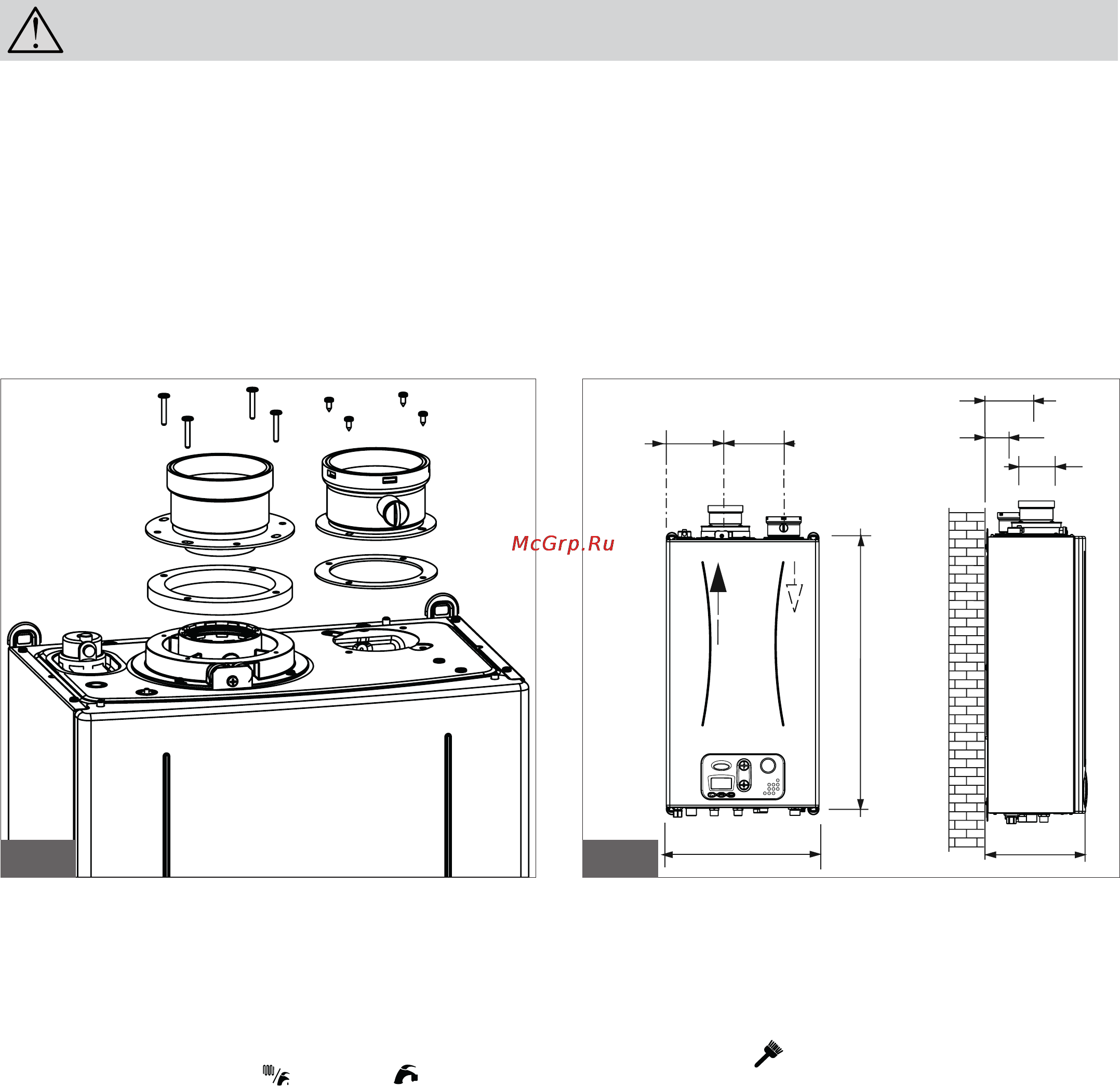

рис. 16 рис. 17
3.2.6.4. Воздухозабор/дымоотвод с помощью раздельных каналов с диаметром 60 мм
Эти данные действительны для каналов воздухозабора и дымоотвода состоящих из жестких труб с гладкой
поверхностью, поставляемых производителем.
Типы установки C43 - C53 - C83
KC/KR/KRB 12 - KC/KR/KRB 24 - KC/KR/KRB 28
Минимальная длина воздухозаборного трубопровода должна быть 1 м.
Минимальная длина дымоотводного трубопровода должна быть 1 м.
Максимально допустимая длина воздухозаборных/дымоотводящих труб (суммарная длина воздухозаборных и дымоотводящих труб)
составляет 39 метров для модели KC/KR/KRB 12 и 23 метра для моделей KC/KR/KRB 24 - KC/KR/KRB 28.
На каждый добавочный отрезок прямолинейной трубы длиной 1 метр максимально допустимая длина уменьшается на 1 метр.
На каждый добавочный изгиб 90° следует уменьшать максимально допустимую длину на 1 м.
На каждый добавочный изгиб 45° следует уменьшать максимально допустимую длину на 0,5 м.
Терминал в стенке уменьшает максимально допустимую длину на 4 м для модели KC/KR/KRB 12 и на 4,5 м. для моделей KC/KR/KRB 24 - KC/
KR/KRB 28.
3.2.7. Измерение КПД горения в процессе работы
3.2.7.1. Режим тестирования (“трубочист”)
В котле предусмотрена функция «трубочист», которая используется для измерения КПД горения в процессе работы и для регулировки
горелки. Для включения этой функции необходимо одновременно нажать и не отпускать в течение 3 секунд кнопки “данные” [info] и
перезапуск [“reset”]. На ЖК-дисплее отобразится температура в напорном контуре и символ
.
Если котел находится в зимнем
или летнем , режиме, при включении функции “трубочист” котел сначала выполняет цикл
розжига, а затем продолжает работать на фиксированной мощности, заданной параметром Р1 (максимальная мощность отопления).
Для выключения этой функции нажать перезапуск [“reset”] или подождать 15 минут.
3.2.7.2. Измерения
На котле предусмотрены измерительные патрубки соединенные с каналами воздухозабора/дымоотвода (рис. 18 и 19).
С помощью данных патрубков можно произвести забор проб воздуха поступающего на горение и отводимых дымовых газов (рис. 19).
Для проведения отбора проб необходимо предварительно снять заглушку А, закрывающую доступ к точкам забора проб (рис. 18).
Для определения КПД горения необходимо произвести следующие измерения:
- замер температуры воздуха поступающего на горение через соответствующее отверстие 1 (рис. 19).
- замер температуры и содержания CO
2
в дымовых газах через соответствующее отверстие 2 (рис. 19).
Необходимо осуществлять указанные замеры во время работы котла.
