10
Инструкци для пользователя

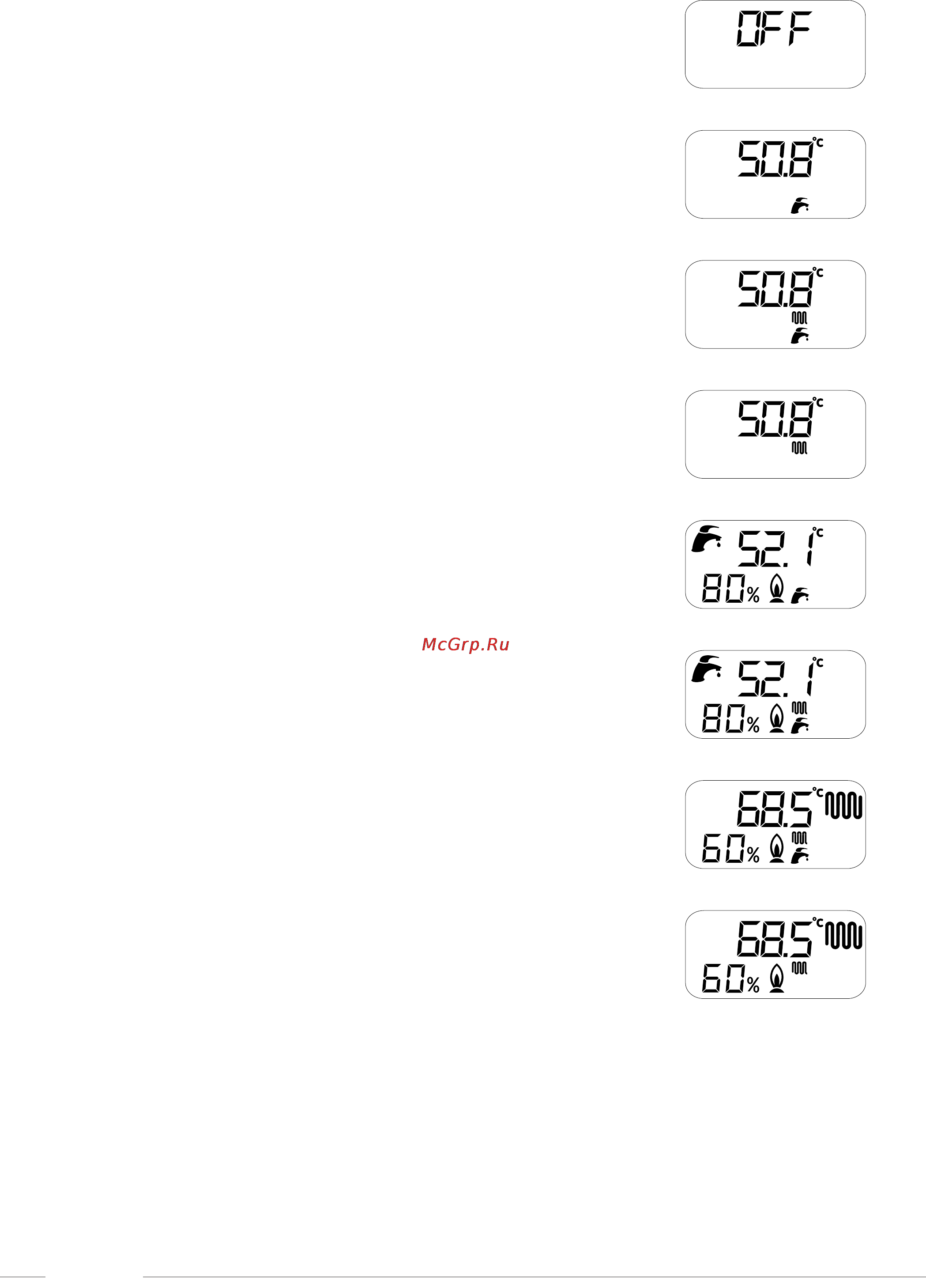

1.2 Oтображение состояния котла на дисплее
1.2.1 Котел в дежурном режиме OFF
Котел в дежурном режимe
Котел в режиме ЛЕТО
Ни одна из функций котла не включена
Отображается температура подачи
Котел в режиме ЗИМА
Ни одна из функций котла не включена
Отображается температура подачи
Котел в режиме ТОЛЬКО ОТОПЛЕНИЕ
Ни одна из функций котла не включена
Отображается температура подачи
Котел в режиме ЛЕТО
Забор воды из системы ГВС
Отображается температура ГВС
Котел в режиме ЗИМА
Забор воды из системы ГВС
Отображается температура ГВС
Котел в режиме ЗИМА
Включена функция отопления
Отображается температура подачи
Котел в режиме ТОЛЬКО ОТОПЛЕНИЕ
Включена функция отопления
Отображается температура подачи
1.2.2 Неполадки в работе
Для определения неполадок, обратитесь к параграфу Таблица технических неисправностей на странице 61.
