Инструкции по установке
3.3 Размещение котла
Каждый котел снабжен специальнным шаблоном из картона (смотри Рис. 11 Шаблон из картона).
Этот шаблон представляет собой прочный лист бумаги, который крепится, с помощью уровня, к стене в том месте, где предвидится
установка котла, и на котором обозначены все отверстия, необходимые для установки и крепления котла с помощью двух анкерных
винтов с дюбелями.
Этот шаблон представляет собой прочный лист бумаги, который крепится, с помощью уровня, к стене в том месте, где предвидится
установка котла.
На этом шаблоне обозначены все отверстия, необходимые для установки и крепления котла с помощью двух анкерных винтов с
дюбелями.
В нижней части шаблона указано точное расположение подвода труб подачи газа, подачи холодной воды, выхода горячей воды,
подачи и возврата из отопительной системы.
В верхней части шаблона указано точное место, куда будут выходить воздухозаборная и дымоотводящая трубы.
ОПАСНОСТЬ
Так как температура стенок, на которых установлен котел и температура внешней поверхности коаксиальных труб
воздухозабора и дымоотвода не превышает 60 °C, нет необходимости соблюдать минимальные расстояния до
пожароопасных поверхностей.
Для котлов с раздельными трубами воздухозабора и дымоотвода необходимо установить термоизоляционный материал
между стеной и трубой дымоотвода, если таковая проходит через стену из горючего материала.
IT ES FR PL PT RU NL DE GB GR RO CZ HU TR
1
Tiraggio
naturale
Tiro
natural
Tirage
naturel
iąg
naturalny
Tiragem
natural
Natuurlijke
trek
Schornstein-
zug
Natural
draught
Φυσικός
ελκυσμός
Tiraj
natural
Přirozený tah Kémény Bacalı
2
Tiraggio
forzato
Tiro
forzado
Tirage
forcé
iąg
wymuszony
Tiragem
forçada
Geforceerde
trek
Raumluftu-
nabhängig
Forced
draught
Αναγκαστικός
ελκυσμός
Tiraj forat Nucený tah Ventilátor Hermetik fanlı
C
Uscita acqua
calda sanitaria
Salida agua
caliente sani-
taria
Sortie eau
chaude sani-
taire
Wyjście ciepłej
wody
użytkowej
Saída de
água quente
sanitária
Uitgang warm
tapwater
WW
(Auslauf War-
mwasser)
DHW
Έξοδος
θερμού νερού
οικιακής
Ieire apă cal-
dă menajeră
Výstup TPV
HMV
csatlakozás
Sıcak su
çıkı
F
Ingresso
acqua fredda
sanitaria
Entrada agua
fría
Eau froide
sanitaire
Wejście
wody zimnej
Entrada de
água
fria
Ingang koud
tapwater
KW
(Einlauf Kal-
twasser)
Domestic
cold water
Είσοδος
ψυχρού νερού
Intrare apă
rece
Přívod
studené vody
Hidegvíz
csatlakozás
Soğuk
su giri
R
Ritorno
impianto
riscaldamento
Retorno
instalación
calefacción
Retour instal-
lation
Powrót
systemu
ogrzewania
Retorno do
sistema de
aquecimento
Terugvoer
verwarming-
sinstallatie
RL
(Rücklauf
Heizanlage)
CH return
Επιστροφή
εγκατάστασης
θέρμανσης
Retur
instalaie
încălzire
Vratné
potrubí ÚT
Fűtési
rendszer
visszatérő
csatlakozás
Kalorifer
dönü
M
Mandata
impianto
riscaldamento
Ida
instalación
calefacción
Départ
installation
Zasilanie
systemu
grzewczego
Ida do sistema
de
aquecimento
Toevoer
verwarming-
sinstallatie
VL
(Vorlauf Hei-
zanlage)
Προσαγωγή
εγκατάστασης
θέρμανσης
Tur instalaie
încălzire
Průtok vody
Fűtési
rendszer
előremenő
csatlakozás
Kalorifer
gidi
G
Ingresso
gas
Entrada gas Entrée gaz Wejście gazu Entrada de gás
Gasingang
Gas
(Gaseinlass)
Gas inlet
Είσοδος
αερίου
Racord gaz Přívod plynu
Gázcsat-
alkozás
Gaz
0DIMACAR24

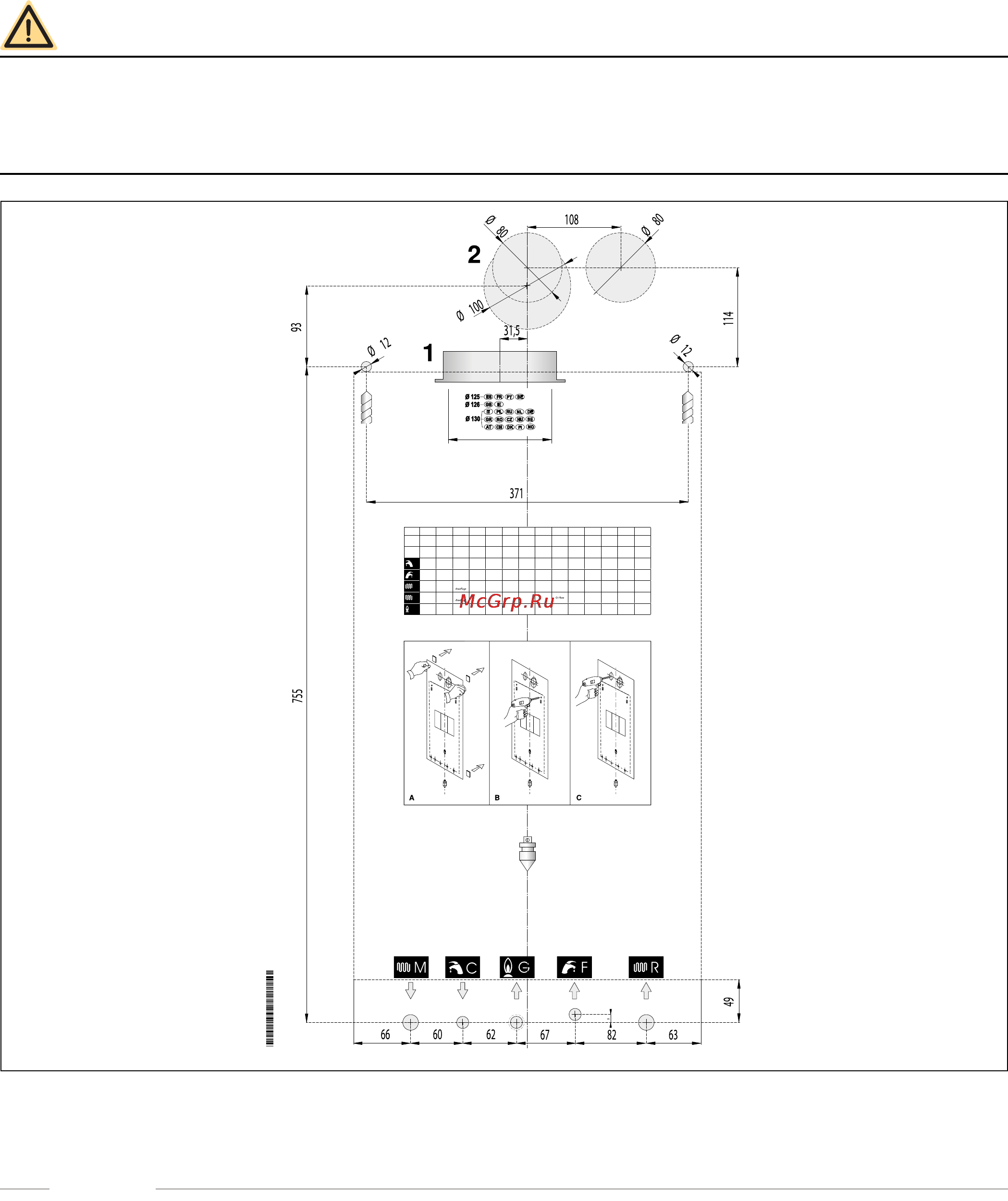

Рис. 11 Шаблон из картона
