41
Инструкции по установке
3.8 Подключение к газовой сети
Сечение применяемой трубы зависит от ее длины, типа газовой трассы и расхода газа.
Сечение газоподающей трубы должно быть равным или больше, чем сечение трубы, используемой внутри котла.
ОПАСНОСТЬ
Необходимо соблюдать требования действующих норм и стандартов cтpaны уcтaнoвки, считающихся полностью
приведенными в настоящем руководстве.
Следует помнить, что перед вводом в действие внутренней системы распределения газа т. е. перед подключением к
счетчику, следует проверить ее герметичность.
Если какая-то часть газовой трассы проходит в стене, проверять ее герметичность следует до конечной установки, перед
осуществлением защитного покрытия трубы.
Герметичность не должна проверяться с помощью горючего газа: для этой цели рекомендуется использовать воздух или
азот.
После поступления газа в трубы запрещается определять утечки с помощью пламени. Для этой цели использовать
соответствующие продукты, продаваемые в торговой сети.

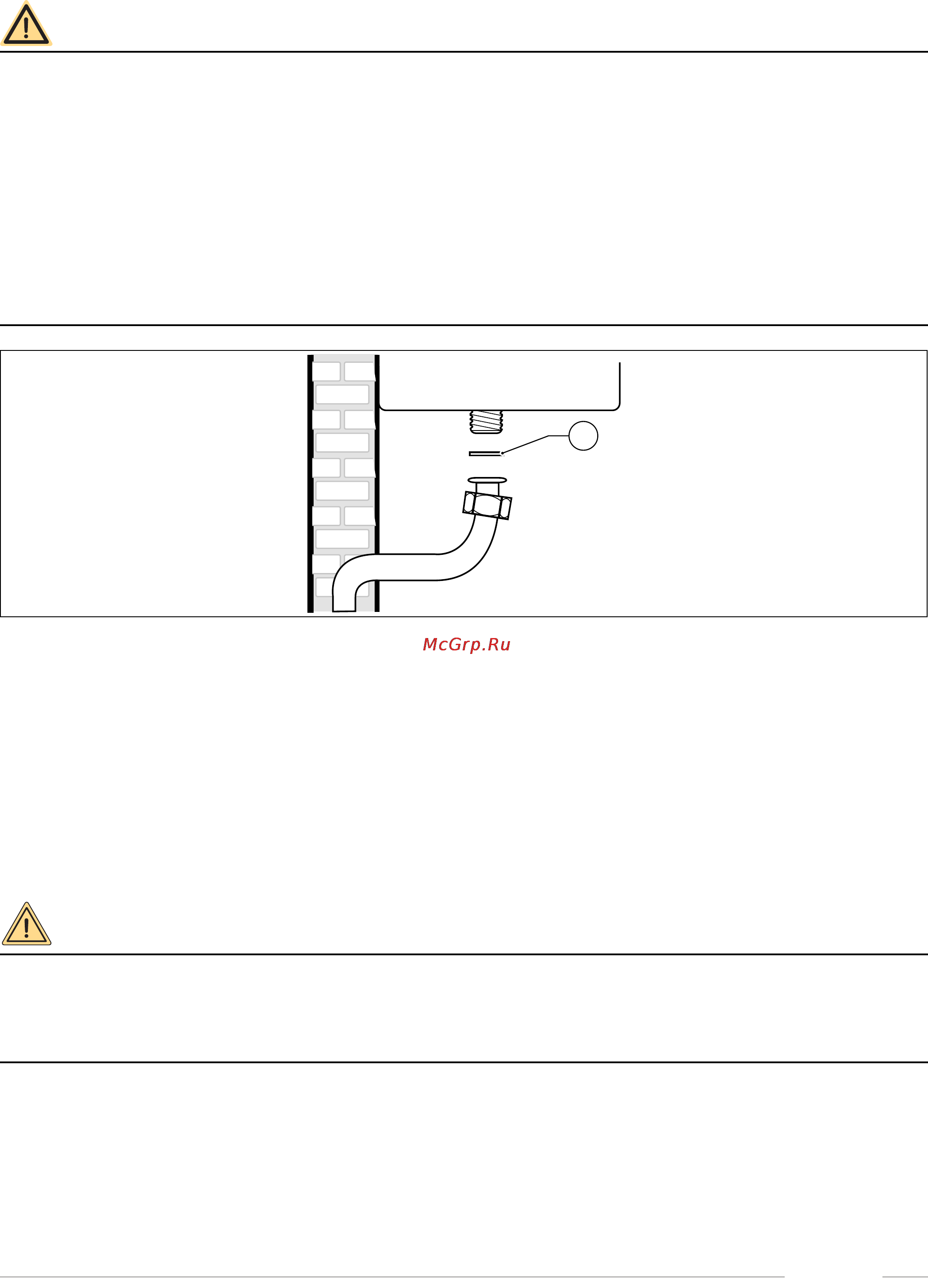

ОБЯЗАТЕЛЬНО, при подключени котла к линии подачи ГАЗА использовать накидную гайку (A) с применением прокладки в
стыковой полости (смотри Рис. 21 Подключение к газовой сети).
НЕ ДОПУСКАЕТСЯ использование тефлоновой ленты, пакли и других видов уплотнения резьбовой поверхности.
A
Рис. 21 Подключение к газовой сети
3.9 Подключение к гидравлической сети
3.9.1 Контур отопления
Перед установкой котла и подключением его к линии подачи воды, необходимо прочистить систему с целью удаления засорений и
элементов, которые накопились во время предыдущей работы системы или в процессе установки таковой, и в последующем могут
повредить насос или теплообменник.
Трубы подачи и возврата из контура отопления должны подключаться с помощью соответствующих патрубков 3/4” M и R (смотри Рис.
11 Шаблон из картона).
При расчете размеров труб контура отопления необходимо учитывать потери давления, возникающие в радиаторах, в термостатических
клапанах, в стопорных клапанах батарей и естественные потери, зависящие от конструкции самой системы.
ПРЕДУПРЕЖДЕНИЕ
Рекомендуется выводить сток предохранительного клапана, установленного на котле, в канализацию. При отсутствии
такого вывода, возможное открытие предохранительного клапана может привести к затоплению помещения в котором
установлен котел.
Производитель не несет никакой ответственности за материальный ущерб, травмы людей и животных, возникшие в
результате несоблюдения вышеприведенных инструкций.
