57
Инструкции по установке
3.17 Переналадка котла на другой тип газа и регулировка горелки
ПРЕДУПРЕЖДЕНИЕ
Данный котел произведен для работы с типом газа, который указан на маркировке упаковки и на заводской табличке с
техническими данными размещенными в котле.
Возможные переналадки котла на другой тип газа должны производиться только квалифицированным техническим
персоналом, имеющим необходимый опыт и навыки работы с соответствующими техническими принадлежностями,
предоставляемыми производителем для осуществления переналадки в сoответствии с требованиями, что обеспечит
бесперебойную работу котла.
3.17.1 Переналадка котла с метана на сжиженный газ
• снять главную горелку;
• снять форсунки с главной горелки и заменить их на форсунки с нужным диаметром в зависимости от типа нового газа;
ВНИМАНИЕ
Cледует обязательно установить медные уплотнительные прокладки.
• установить главную горелку;

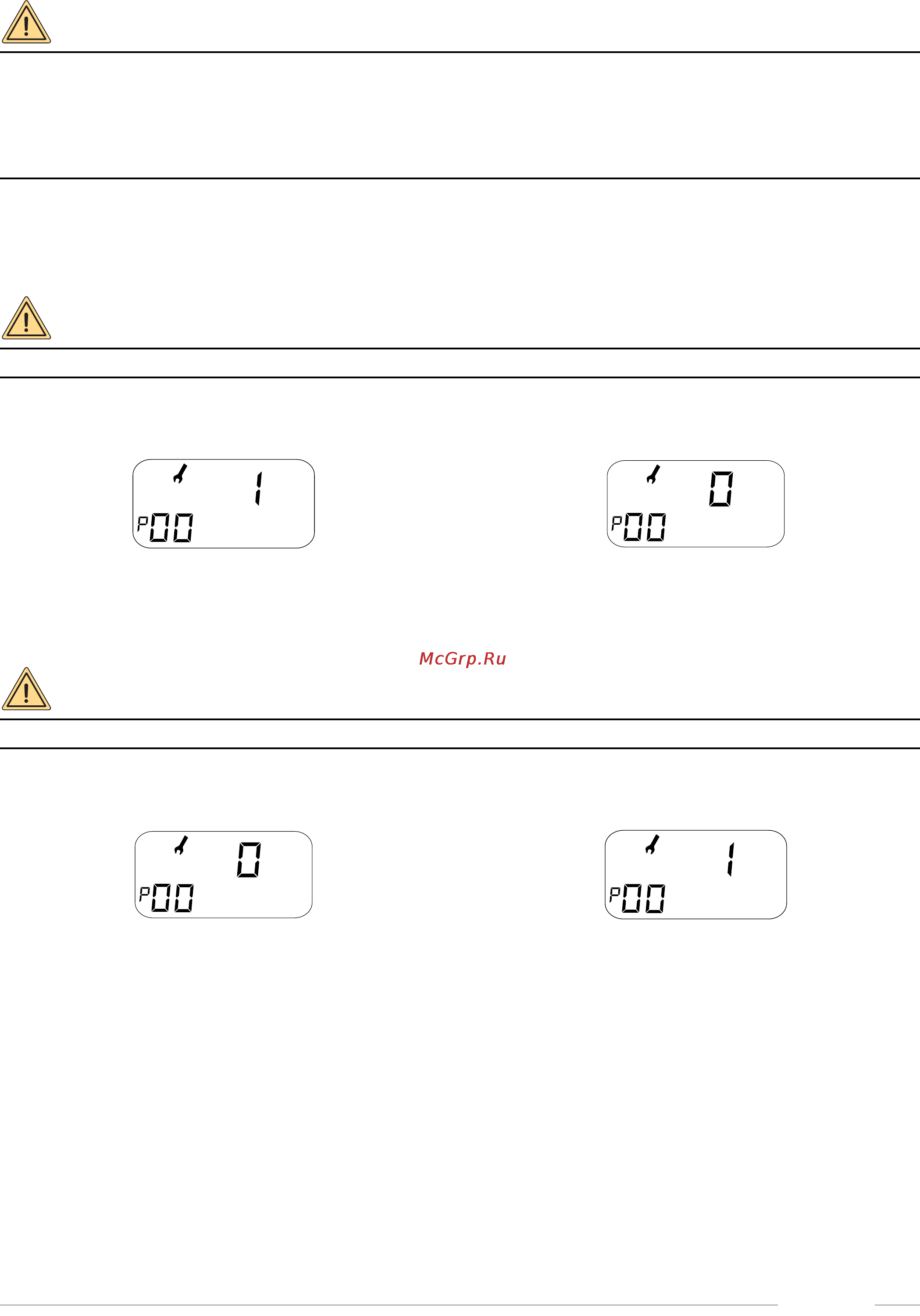

• изменить значение параметра P00 с 1 на 0.
3.17.2 Переналадка котла с сжиженного газа на метан
• снять главную горелку;
• снять форсунки с главной горелки и заменить их на форсунки с нужным диаметром в зависимости от типа нового газа;
ВНИМАНИЕ
Cледует обязательно установить медные уплотнительные прокладки.
• установить главную горелку;
• изменить значение параметра P00 с 0 на 1.
