58
Инструкции по установке
3.17.3 Регулирование газового клапана
Регулирование максимальной мощности
• Убедиться, что значение давления соответствует значениям (смотри Рабочие характеристики на странице 27);
• Снять пластмассовый колпачок A, расположенный на бобине модулятора, который защищает регулировочные винты регулятора
давления;
• Подсоединить микроманометр к штуцеру IN для проверки давления на входе газового клапана; или к штуцеру OUT для проверки
давления на горелке;
• При помощи кнопки «Выбора режима работы» (С), расположенной на панели управления, выберите режим «ЗИМА» или «ТОЛЬКО
ОТОПЛЕНИЕ»;
• Для включения этой функции необходимо одновременно нажать и не отпускать в течение 5 секунд кнопки “данные” [info] и
перезапуск [“reset”]. На ЖК-дисплее отобразится температура в напорном контуре и символ
;
• Для УВЕЛИЧЕНИЯ давления на горелке вращать латунную гайку B ПО ЧАСОВОЙ СТРЕЛКЕ и для УМЕНЬШЕНИЯ давления вращать ее
ПРОТИВ ЧАСОВОЙ СТРЕЛКИ;
• При работе на сжиженном газе латунную гайку B закрутить ПО ЧАСОВОЙ СТРЕЛКЕ до упора.
Регулировка минимальной мощности
• Отсоединить электроконтакт бобины модулятора D;
• Включить горелку и убедиться, что значение МИНИМАЛЬНОГО давления соответствует значению (смотри Рабочие характеристики
на странице 27);
• С помощью ключа на 10 мм, удерживая гайку B в фиксированном положении, вращать пластиковый винт C ПО ЧАСОВОЙ СТРЕЛКЕ
для увеличения давления и ПРОТИВ ЧАСОВОЙ СТРЕЛКИ – для уменьшения давления;
• Подсоединить электроконтакт бобины модулятора в прежнее положение.
Заклюительные операции
• включить котел и проверить правильность работы;
• снова проверить максимальное и минимальное давление на газовом клапане;
• при необходимости слегка отрегулировать его;
• установить на место защитный пластмассовый колпачок A и прикрутить винтами;
• закрыть точки измерения давления газа;
• проверить отсутствие утечки газа.
OUT
D
IN
A
C
B

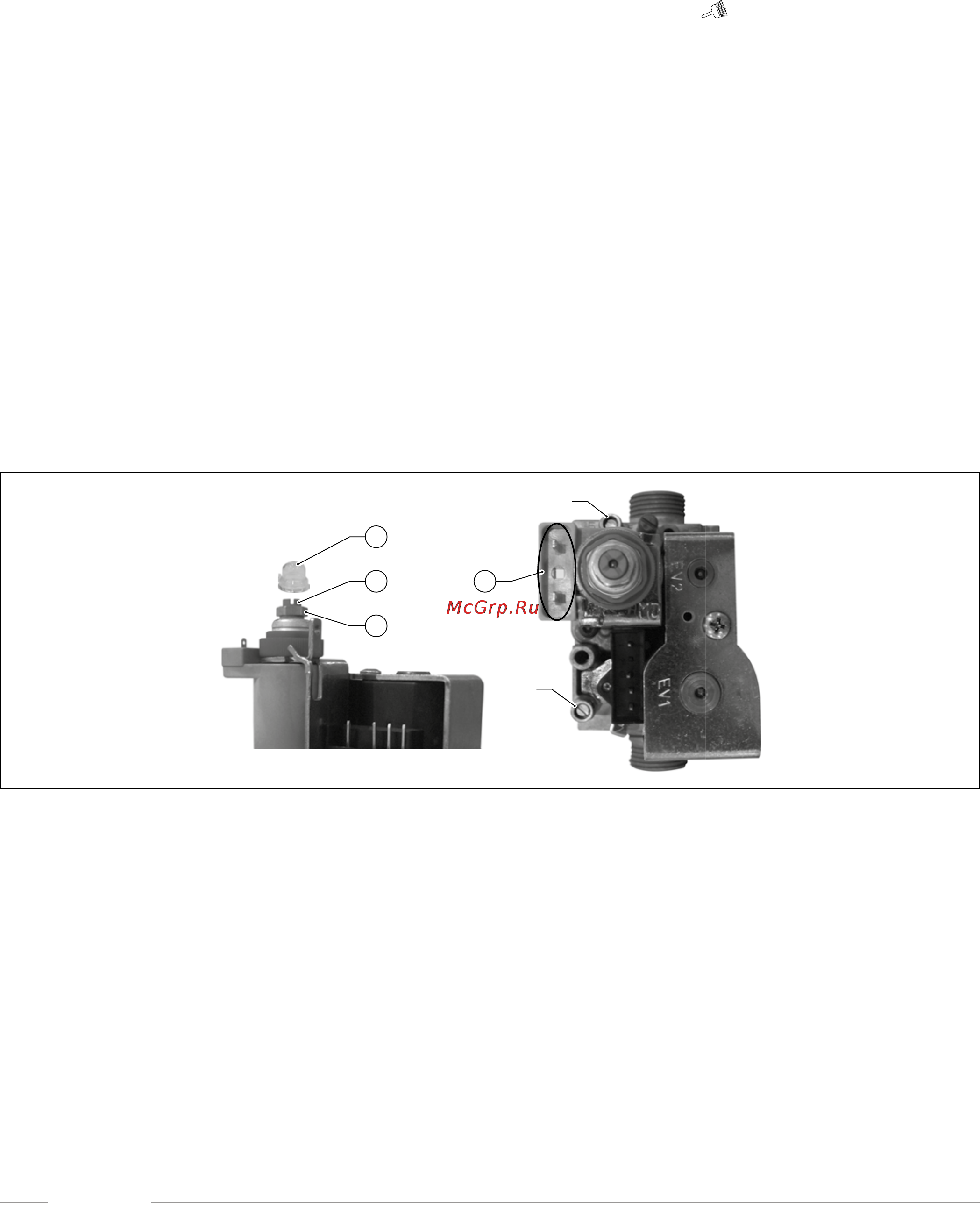

Рис. 30 SIT 845
