Технические характеристики и габаритные размеры
CTN/RTN/RBTN
400
700
232
118
250
66 60 62 67 82 63
114 31
91
81
M
C
G
F
R

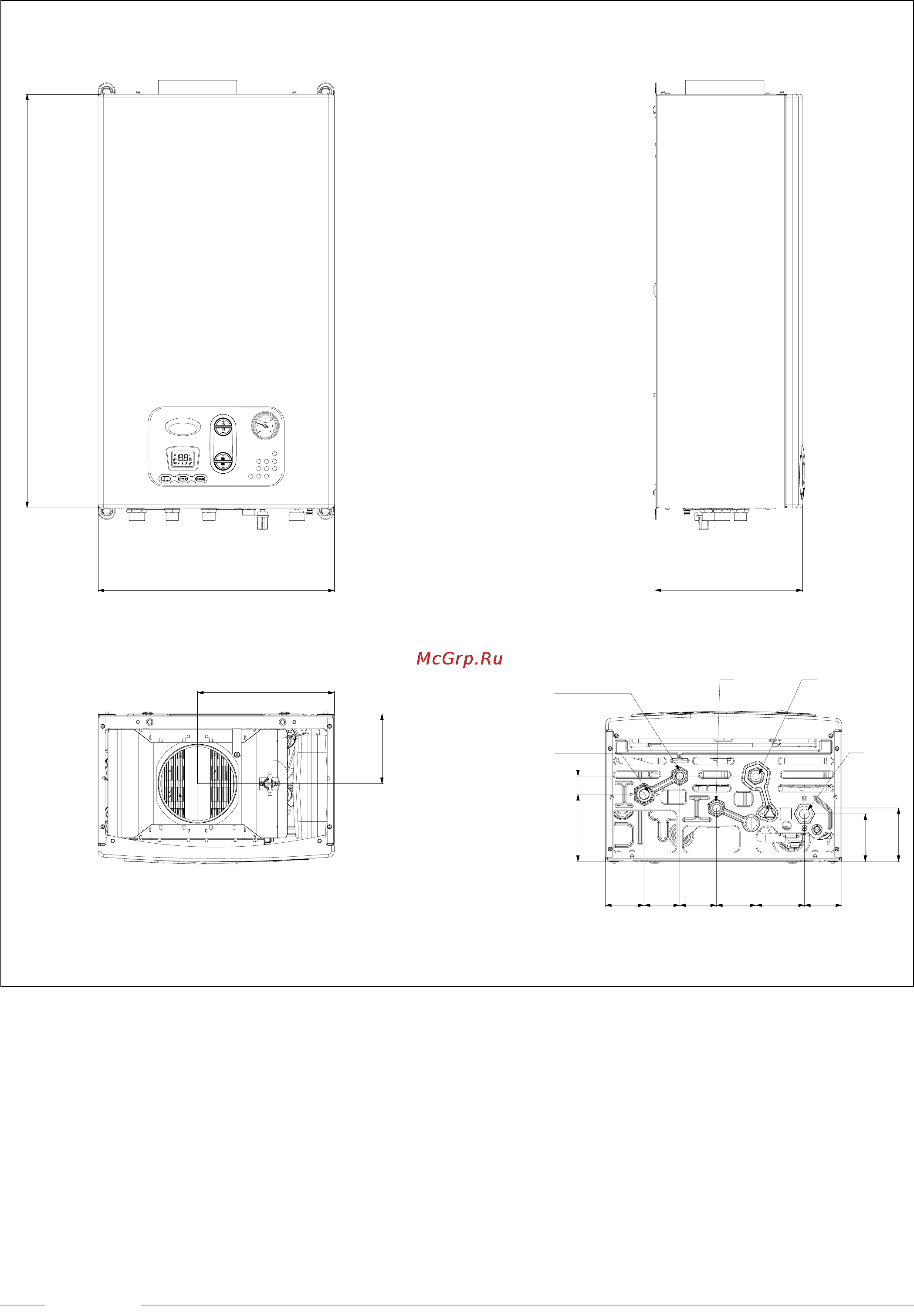

Рис. 4 Размеры CTN/RTN/RBTN
F Подача холодной воды в котел (CTN/RTN) или вторичный возврат из бойлера (RBTN) - 1/2"
G Подача газа в котел - 1/2"
M Подача в систему отопления - 3/4"
C Подача в систему ГВС (CTN) или вторичная подача в бойлер (RBTN) - 1/2"
R Возврат из системы отопления - 3/4"
