ПОДКЛЮЧЕНИЕ ПУЛЬТА
5
Ru
Pyccкий
ПОДКЛЮЧЕНИЕ ПУЛЬТА

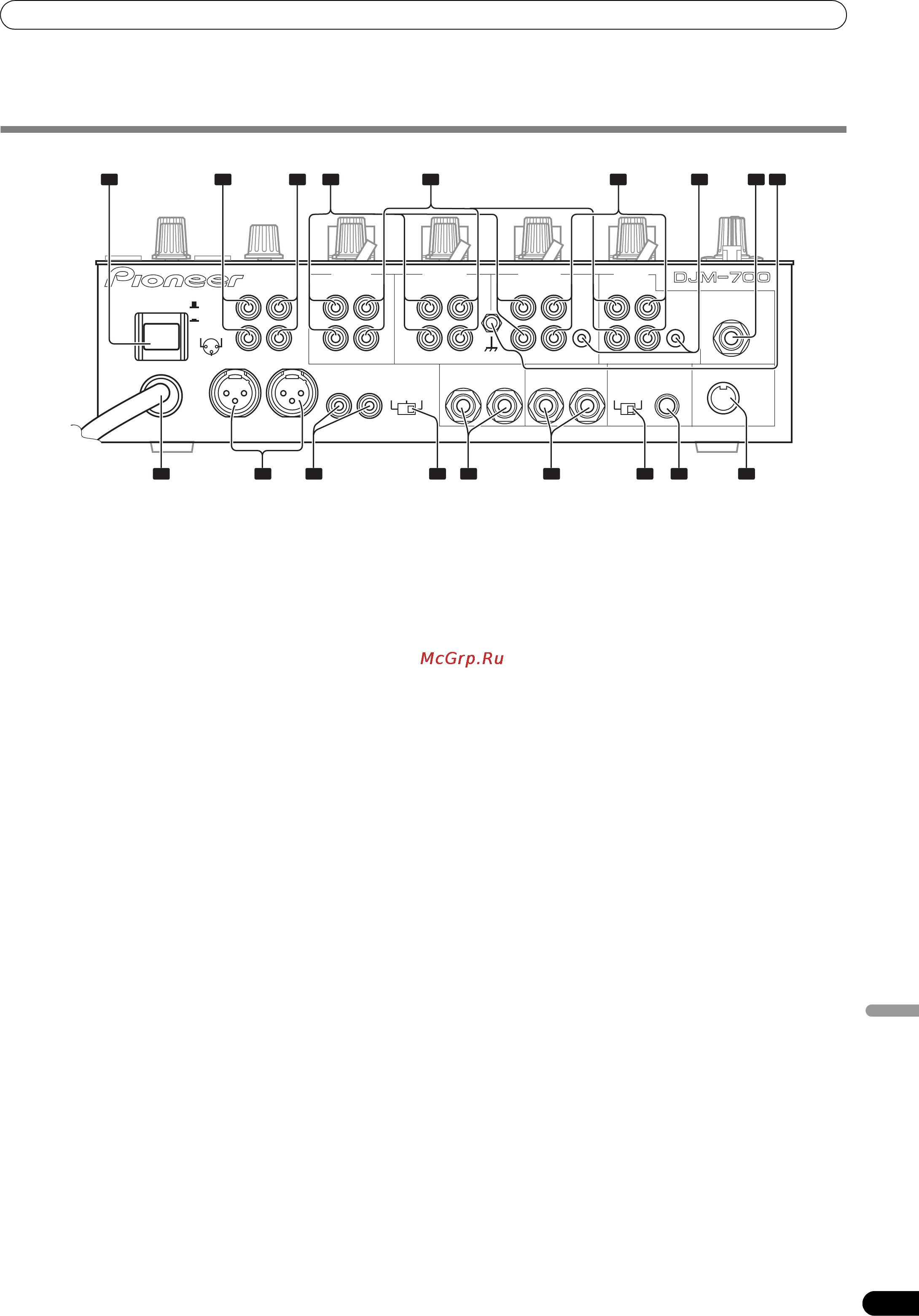

КОММУТАЦИОННАЯ ПАНЕЛЬ
1 Кнопка POWER [Питание]
2 Контрольные выходы BOOTH [Кабинка ди-джея]
Разъем типа RCA контрольного выхода в кабинку ди-джея.
Уровень сигнала на этих разъемах устанавливается отдельно
регулятором BOOTH MONITOR LEVEL, независимо от
положения регулятора MASTER LEVEL.
3 Выходы на запись (REC)
Разъемы RCA для вывода сигнала на запись.
4 Входы PHONO [Звукосниматель]
Входные разъемы RCA, предназначенные для подключения
звукоснимателя (MM [с подвижным магнитом]).
Не использовать для подачи сигналов линейного уровня.
5 Входы LINE [Линейный вход]
Входные разъемы RCA, предназначенные для подачи сигналов
линейного уровня.
Используются для подключения кассетных дек или другого
оборудования с линейным выходом.
6 Входы CD [CD-плеер]
Входные разъемы RCA, предназначенные для подачи сигналов
линейного уровня.
Используются для подключения DJ CD-плеера или других
компонентов с линейными выходами.
7 Разъемы CONTROL [Управление]
Малогабаритный разъем диаметром 3,5 мм. Используется для
подключения к входу управления DJ CD-плеера Pioneer.
Если этот разъем подключен, то фейдер пульта DJM-700-S/DJM-
700-K можно использовать для операций пуска/остановки DJ CD-
плеера.
8 Два микрофонных входа (MIC 2)
Используется для подключения микрофонов со штекером типа
Phone.
9 Контактные разъемы заземления сигнала (SIGNAL GND)
Уменьшают помехи при подключении проигрыватель виниловых
пластиноквертушек»).
10 Разъем MIDI OUT [Выход MIDI-сигнала]
Выходной разъем типа DIN.
Используется для подключения других MIDI-компонентов (см.
стр. 21).
11 Разъем DIGITAL OUT [Цифровой выход]
Цифровой коаксиальный выход типа RCA.
Главный цифровой аудиовыход.
12 Переключатель выбора частоты дискретизации (fs 48 k/
96 k)
Используется для установки частоты дискретизации цифрового
выхода с выбором на 96 кГц/24-разрядный формат или 48 кГц/24-
разрядный формат.
Перед изменением положения этого переключателя выключайте
питание.
13 Разъемы RETURN [Возврат]
Входы типа Phone диаметром 6,3 мм.
Используются для подключения выходов внешних эффекторов
или аналогичных устройств.
Если подключен только левый канал (L), то он одновременно
подается и на правый канал.
14 Выходы SEND [Направить]
Выходы типа Phone диаметром 6,3 мм.
Используются для подключения входов внешних эффекторов или
аналогичных компонентов. Если подключен только левый канал
(L), то выводится монофонический сигнал L+R (левый + правый
каналы).
15 Переключатель ослабления уровня главного выхода
(MASTER ATT)
Используется для ослабления уровней главных выходов 1 и 2.
Ослабление можно установить на 0 дБ, –3 дБ или –6 дБ.
16 Выходы MASTER 2 [Главный выход 2]
Несимметричный выход, разъем RCA.
17 Разъемы MASTER 1 [Главный выход 1]
Симметричный выход типа XLR (штырьковый).
При использовании шнура со штекером типа RCA
пользователям рекомендуется подключать штекер
непосредственно к разъему MASTER 2 [Главный выход 2], не
используя переходник XLR/RCA.
18 Сетевой шнур питания
Подсоедините к обычной бытовой розетке переменного тока.
POWER
ON
OFF
BOOTH REC
L
R
L
R
L
R
L
R
L
R
PHONO LINE
CH-4 CH-3 CH-2 CH-1
PHONO LINE PHONO
SIGNAL GND
SEND
DIGITAL OUT
(MONO)
CD
RL
LINE
CONTROL
CONTROL
CD
1 GND
3 COLD
2 HOT
-6dB -3dB 0dB
MIC 2
RETURN
(MONO)
RL
RL
RL
MASTER1
MASTER2
MASTER
ATT.
48k 96k
fs(Hz)
MIDI OUT
1 2 3 4 7 8 9
101112151718 1316 14
5 6
