BEZEICHNUNG UND FUNKTION DER BEDIENELEMENTE
9
Ge
Deutsch
BEZEICHNUNG UND FUNKTION DER
BEDIENELEMENTE

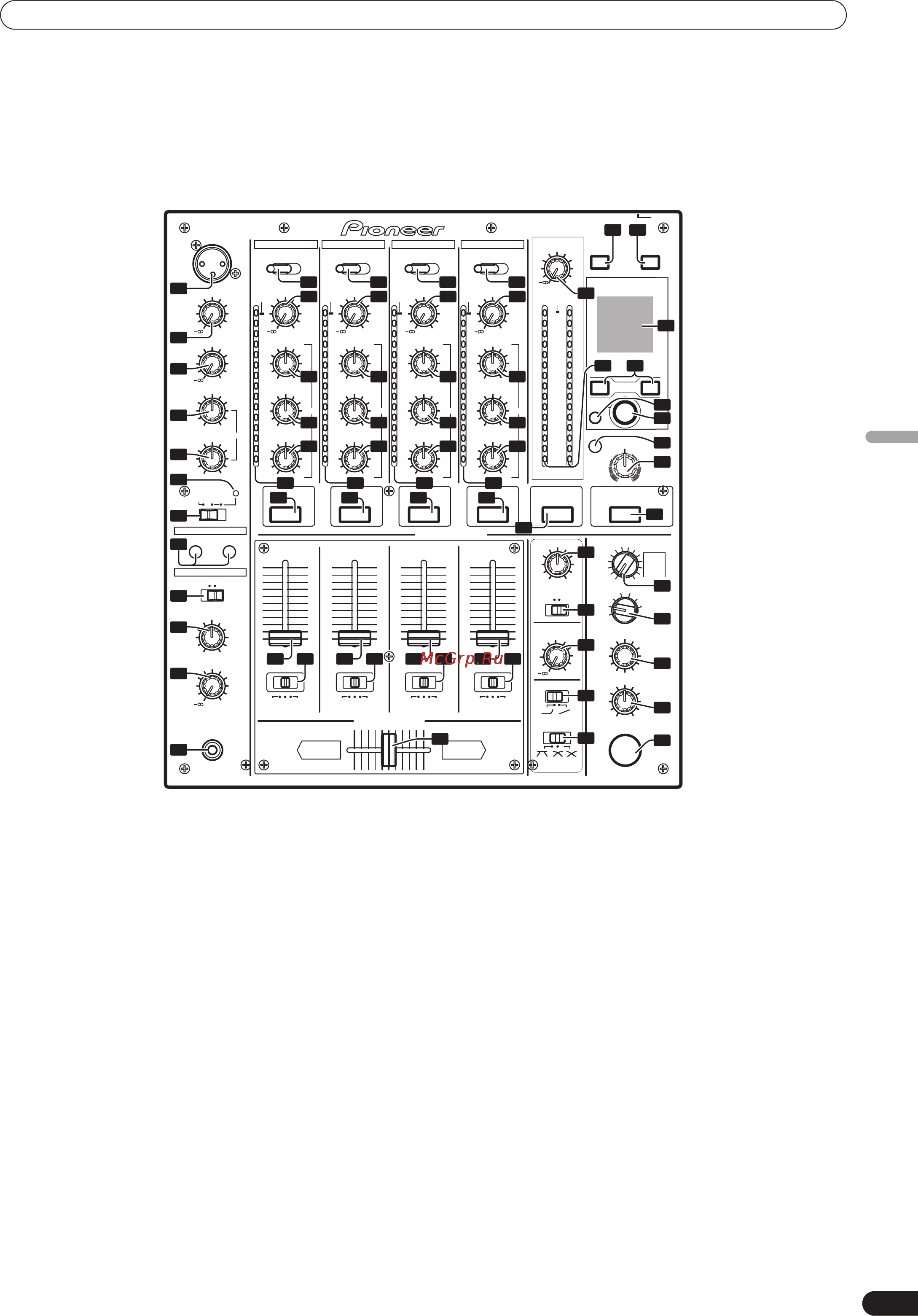

BEDIENFELD
1 Eingangsbuchse für Mikrofon 1 (MIC 1)
An diese Buchse kann ein Mikrofon mit XLR-Stecker
angeschlossen werden.
2 Pegelregler für Mikrofon 1 (MIC 1 LEVEL)
Mit diesem Regler wird der Lautstärkepegel von Mikrofon 1
eingestellt (Einstellbereich: –
bis 0 dB).
3 Pegelregler für Mikrofon 2 (MIC 2 LEVEL)
Mit diesem Regler wird der Lautstärkepegel von Mikrofon 2
eingestellt (Einstellbereich: –
bis 0 dB).
4 Mikrofon-Entzerrungsregler für Höhen (HI)
Mit diesem Regler wird der Lautstärkepegel der hohen
Frequenzanteile des Signals von Mikrofon 1 und 2 eingestellt
(Einstellbereich: –12 dB bis +12 dB).
5 Mikrofon-Entzerrungsregler für Tiefen (LOW)
Mit diesem Regler wird der Lautstärkepegel der tiefen
Frequenzanteile des Signals von Mikrofon 1 und 2 eingestellt
(Einstellbereich: –12 dB bis +12 dB).
6 Mikrofonfunktions-Anzeige
Diese Anzeige leuchtet, wenn sich der MIC-Wahlschalter in
Stellung [ON] befindet. Sie blinkt, wenn der MIC-Wahlschalter auf
[
TALK OVER
] eingestellt ist.
7 Mikrofonfunktions-Wahlschalter (MIC)
OFF:
Der Mikrofonton wird nicht ausgegeben.
ON:
Der Mikrofonton wird normal ausgegeben.
TALK OVER:
Der Mikrofonton wird ausgegeben. Wenn einer Mikrofon-
Eingangsbuchse ein Signal zugeleitet wird, spricht die TALK
OVER-Funktion automatisch an, und alle Tonausgangspegel mit
Ausnahme des Mikrofontons werden um 20 dB gedämpft.
Wenn die TALK OVER-Funktion nicht verwendet werden soll,
empfiehlt es sich, den Schalter in die Stellung [
OFF
] oder [
ON
]
zu bringen.
8 Eingangswahlschalter Kanal 1
CD:
Diese Einstellung dient zur Wahl der
CD
-Eingangsbuchsen
(analoger Line-Pegel-Eingang).
LINE:
Diese Einstellung dient zur Wahl der
LINE
-Eingangsbuchsen.
9 Eingangswahlschalter Kanal 2
CD:
Diese Einstellung dient zur Wahl der
CD
-Eingangsbuchsen
(analoger Line-Pegel-Eingang).
PHONO:
Diese Einstellung dient zur Wahl der
PHONO
-Eingangsbuchsen
(Plattenspieler-Eingang).
10 Eingangswahlschalter Kanal 3 und 4
LINE:
Diese Einstellung dient zur Wahl der
LINE
-Eingangsbuchsen
(analoger Line-Pegel-Eingang).
PHONO:
Diese Einstellung dient zur Wahl der
PHONO
-Eingangsbuchsen
(Plattenspieler-Eingang).
