ANSCHLÜSSE
6
Ge
Achten Sie unbedingt darauf, das Gerät auszuschalten und den Netzstecker von der Netzsteckdose zu trennen, bevor
irgendwelche Anschlüsse hergestellt oder geändert werden.

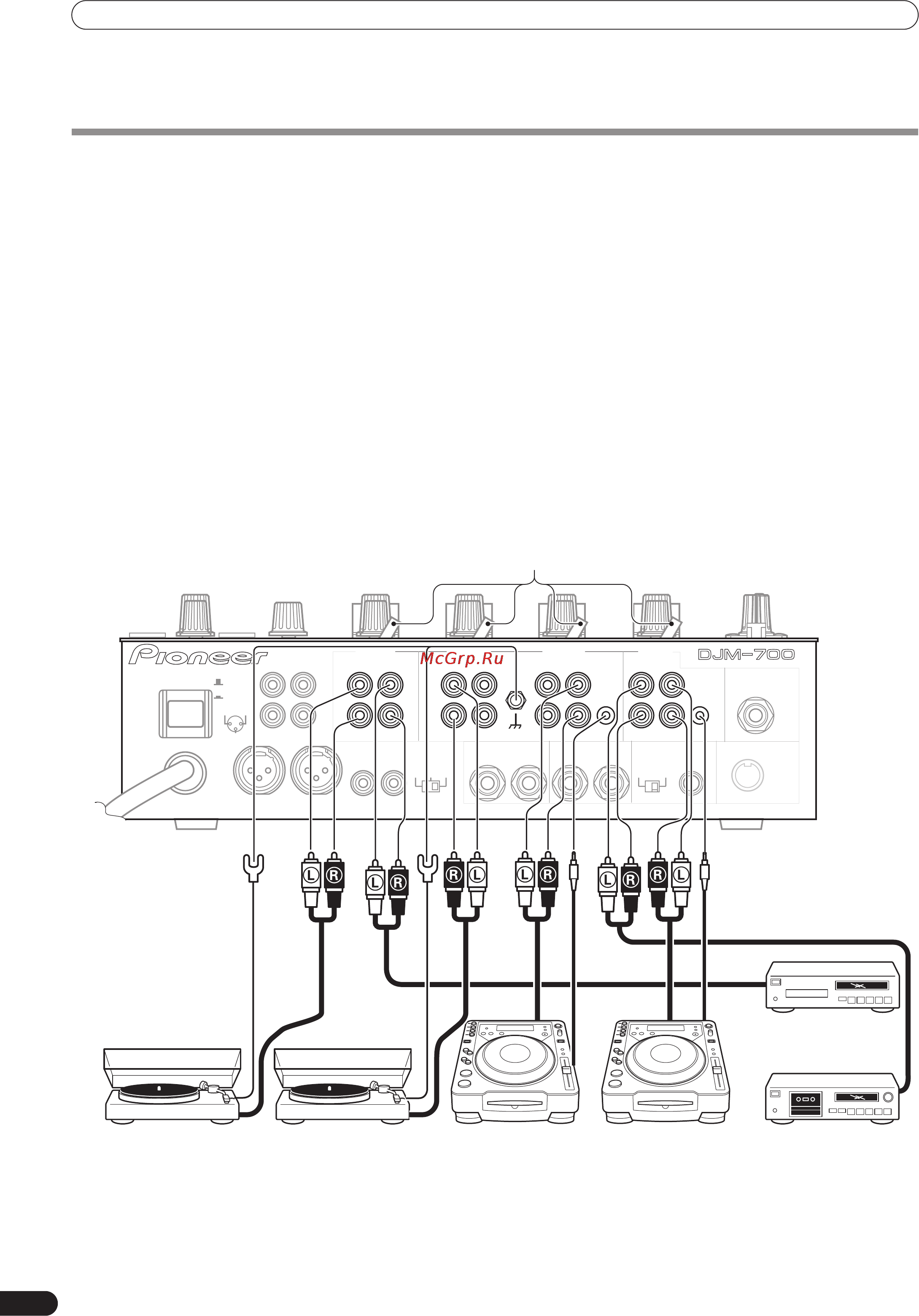

ANSCHLÜSSE AN DEN EINGANGSBUCHSEN
Pioneer CD-Player für DJ-Anwendungen
Verbinden Sie die Audio-Ausgangsbuchsen eines CD-Players für
DJ-Anwendungen entweder mit den
CD
-Eingangsbuchsen von
Kanal 1 bzw. 2) oder mit den
LINE
-Eingangsbuchsen von Kanal 1
am DJM-700-S/DJM-700-K.
Schließen Sie das Steuerkabel an die
CONTROL
-Buchse an, und
bringen Sie den Eingangswahlschalter in die Stellung [
CD
] oder
[
LINE
].
Plattenspieler
Schließen Sie das Audio-Ausgangskabel des Plattenspielers an
ein Paar der
PHONO
-Eingangsbuchsen von Kanal 2 bis 4 am
DJM-700-S/DJM-700-K an, und bringen Sie den
Eingangswahlschalter des jeweils angeschlossenen Kanals am
Bedienfeld in die Stellung [
PHONO
]. Der
PHONO
-Eingang des
DJM-700-S/DJM-700-K ist auf den Anschluss von Plattenspielern
mit MM-Tonabnehmer ausgelegt.
Schließen Sie den Massedraht des Plattenspielers an eine der
beiden
SIGNAL GND
-Klemmen am DJM-700-S/DJM-700-K an.
• Bitte beachten Sie, dass für Kanal 1 keine
PHONO
-
Eingangsbuchsen vorgesehen sind.
Sonstige Geräte mit Line-Pegel-Ausgang
Um ein Cassettendeck oder einen herkömmlichen CD-Player
anzuschließen, verbinden Sie die Audio-Ausgangsbuchsen des
betreffenden Gerätes mit den
LINE
-Eingangsbuchsen von Kanal 1,
3 oder 4 am DJM-700-S/DJM-700-K oder mit den
CD
-
Eingangsbuchsen von Kanal 1 oder 2, und bringen Sie den
Eingangswahlschalter in die Stellung [
LINE
].
POWER
ON
OFF
BOOTH REC
L
R
L
R
L
R
L
R
L
R
PHONO LINE
CH-4 CH-3 CH-2 CH-1
PHONO LINE PHONO
SIGNAL GND
SEND
DIGITAL OUT
(MONO)
CD
RL
LINE
CONTROL
CONTROL
CD
1 GND
3 COLD
2 HOT
-6dB -3dB 0dB
MIC 2
RETURN
(MONO)
RL
RL
RL
MASTER1
MASTER2
MASTER
ATT.
48k 96k
fs(Hz)
MIDI OUT
Eingangswahlschalter
Plattenspieler Plattenspieler CD-Player für
DJ-Anwendungen
CD-Player für
DJ-Anwendungen
Cassettendeck usw.
CD-Player usw.
03_DJM-700_Ge.book 6 ページ ２００７年７月１０日 火曜日 午後８時４２分
