Инструкци для пользователя
1. Инструкци для пользователя
1.1 Панель управления
13
11
10
9
17
16
8
7
6
4
1
2
A B C
H EGFD
12
14
15
18
19
20
3
5
21
22
25
23
24

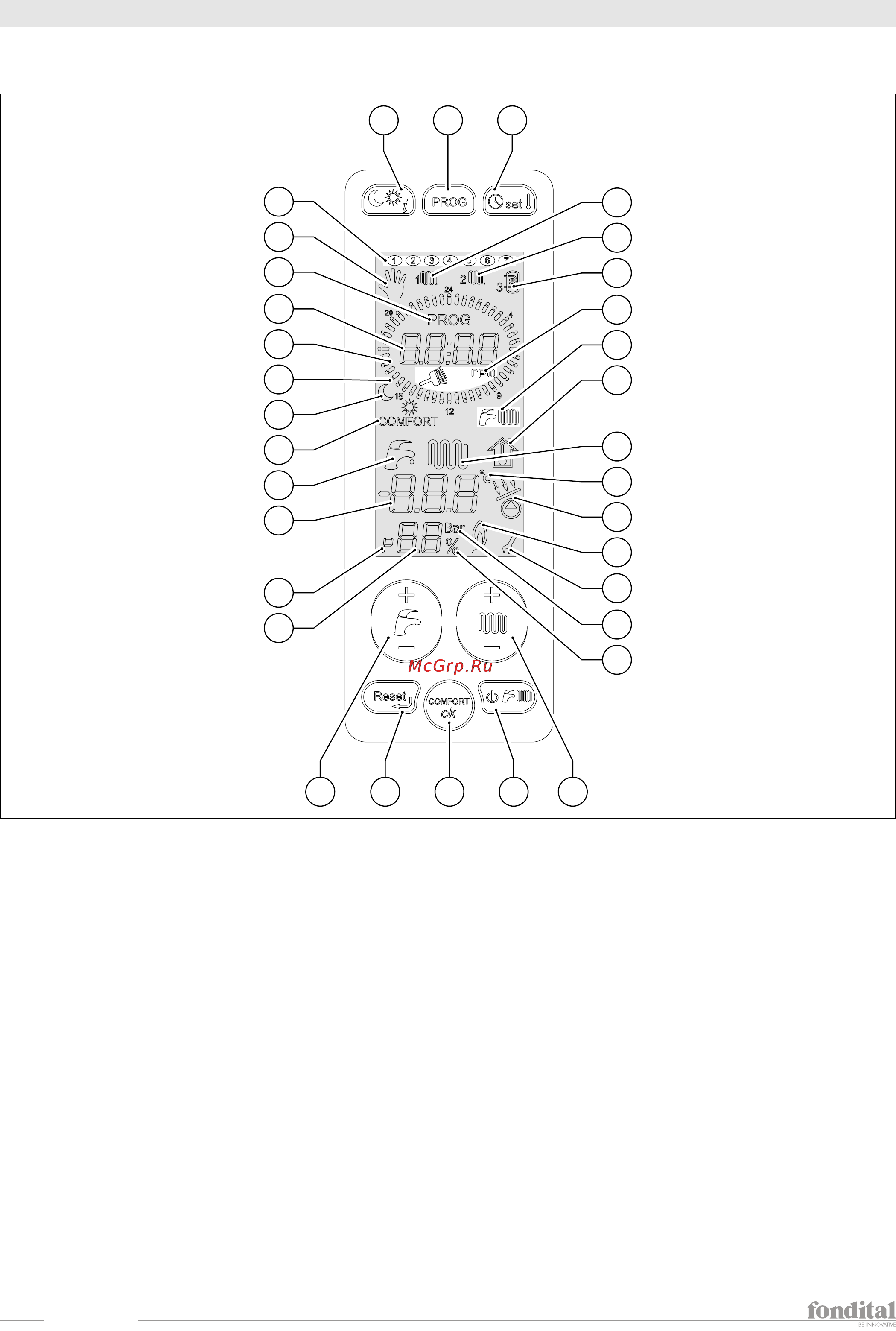

Рис. 1 Панель управления
A. Выбор уровня температуры (день/ночь) и запрос информации.
B. Выбор недельной программы для зон отопления и ручное управление.
C. Установка времени и температуры в помещении.
D. Регулировка температуры горячей воды (+/- ГВС).
E. Регулировка температуры в контуре отопления и изменение параметров программирования (+/- RISCALDAMENTIO) .
F. Разблокировка и возврат на стартовую страницу в режиме программирования параметров.
G. Активация внешнего бойлера 24 часа в сутки и кнопка подтверждения параметров.
H. Выбор режима работы котла.
Для активации панели управления, необходимо прикоснуться к дисплею. При этом активируются все кнопки панели управления.
Через 15 секунд после последнего прикосновения все кнопки на панели управления дезактивируются.
