Fondital MADEIRA SOLAR COMPACT KBS 32 [16/100] Регулировка температуры в контурах отопления и гвс
![Fondital MADEIRA SOLAR COMPACT KBS V 24 [16/100] Регулировка температуры в контурах отопления и гвс](/views2/1194288/page16/bg10.png)

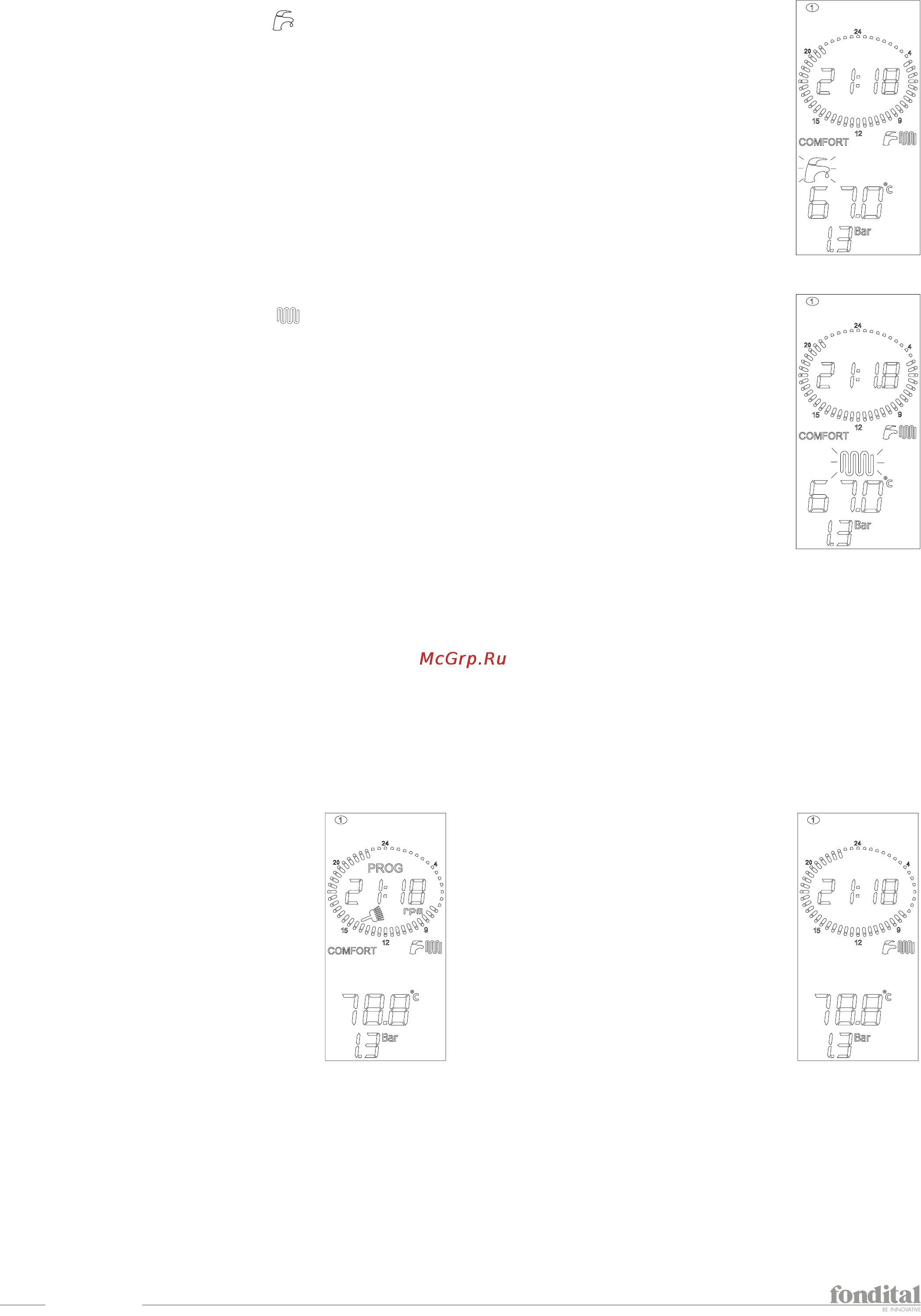

16
Инструкци для пользователя
1.4 Регулировка температуры в контурах отопления и ГВС
При помощи кнопки +/- ГВС, устанавливается желаемая температура ГВС (температура воды в бойлере).
В момент выбора, будет мигать символ
Пока мигает символ, активны только кнопки регулирования температуры.
После того как вы перестанете нажимать на эту кнопку, соответствующий символ и значение температуры будут
мигать еще 3 секунды
По истечении этого времени новое значение температуры будет запомнено, а дисплей вернется к обычному
режиму работы.
Нажимая на кнопку +/- ОТОПЛЕНИЕ, можно выбрать желаемую температуру в контуре отопления.
В момент выбора, будет мигать символ
.
Пока мигает символ, активны только кнопки регулирования температуры.
После того как вы перестанете нажимать на эту кнопку, соответствующий символ и значение температуры будут
мигать еще 3 секунды
По истечении этого времени новое значение температуры будет запомнено, а дисплей вернется к обычному
режиму работы.
1.5 Активация/дезактивация функции «КОМФОРТ ГВС»
Эта функция поддерживает воду находящуюся в бойлере (в его верхней части) в теплом состоянии, не учитывая программу нагрева
бойлера (смотри п. Изменение программы зон отопления и накопительного бойлера на странице 20). Когда горит символ «COMFORT»,
функция включена, и наоборот, когда он не горит, функция выключена, и котел осуществляет установленную программу бойлера. Если
функция «КОМФОРТ» выключена, и при этом, программа бойлера не установлена, котел может также нагревать воду в бойлере при
помощи солнечных коллекторов, если это позволяют погодные условия.
Если функция «КОМФОРТ» включена, то горит надпись «COMFORT». Для отключения функции следует нажать кнопку «OK».
Если функция «КОМФОРТ» выключена, то надпись «COMFORT» не горит. Для включения функции следует нажать на кнопку «OK».
Нагрев бойлера посредством функции «КОМФОРТ» или по программе бойлера, осуществляется лишь в режимах ЛЕТО или ЗИМА.
Если котел находится в режимах ТОЛЬКО ОТОПЛЕНИЕ или OFF бойлер нагреваться не будет.
1. Функция "confort" включена
2. Нажать клавишуOK
3. Функция "confort" выключена
