Технические характеристики и габаритные размеры
2.5 Гидравлические схемы
SR
1
35
8
22
25
23
D
5
6
7
14
2
3
4
9
10
11
13
12
15
20
22
23
26
29
30
2728
17
24
18
18
18
16
19
21
31
32
33
34

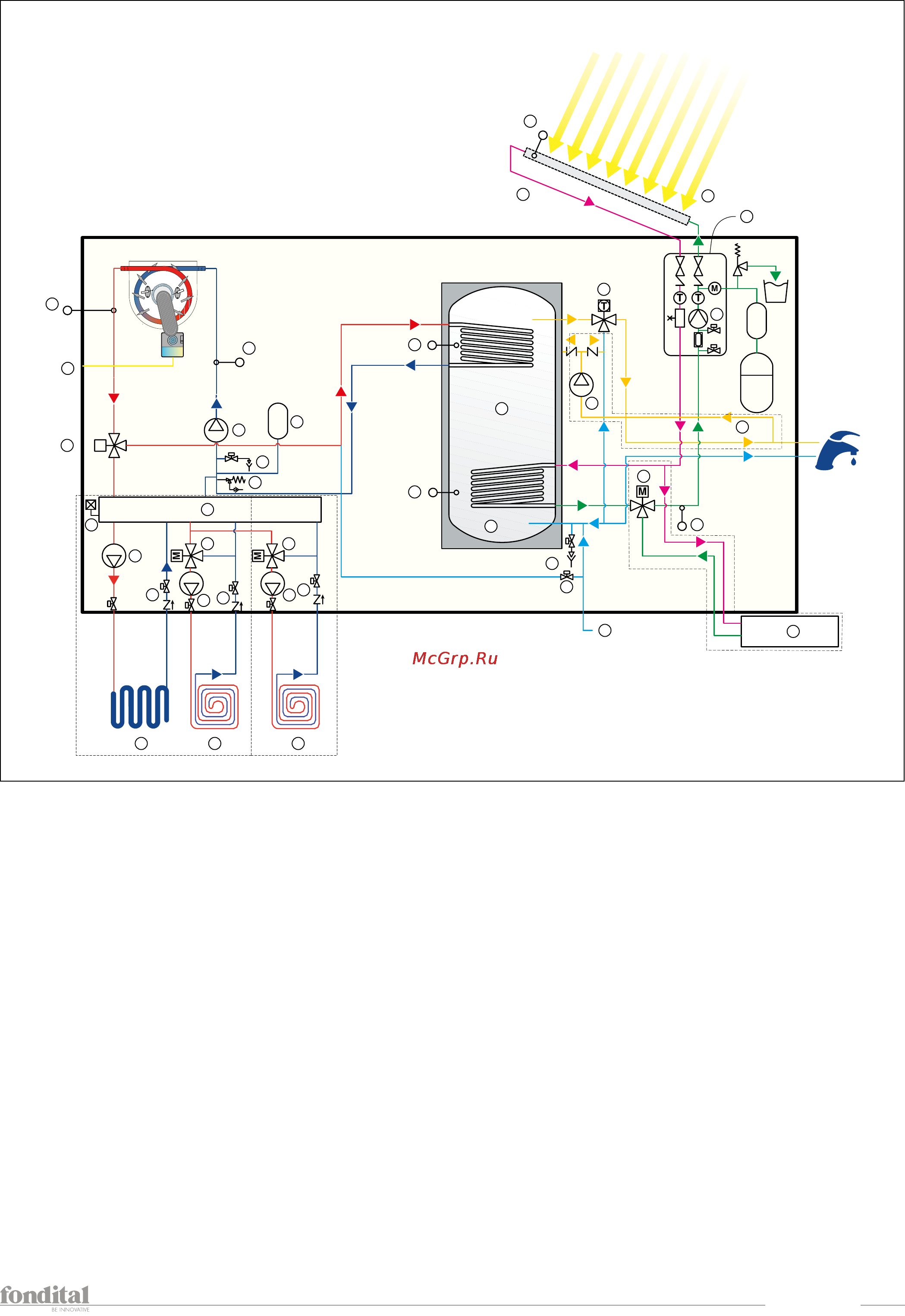

Рис. 9 Гидравлическая схема
Основные элементы
1. Датчик подающей магистрали отопления
2. Датчик бойлера (верхняя часть)
3. Датчик бойлера (нижняя часть)
4. Датчик солнечного коллектора
5. Насос первичного контура
6. Расширительный бак контура отопления на 10 л
7. Предохранительный клапан 3 бар
8. 3-ходовой клапан первичного контура
9. Бойлер на 300 л
10. Термостатический ручной подмешивающий клапан ГВС
11. Рециркуляционный насос (опция)
12. 3-ходовой клапан для отвода излишков тепла (модель М)
13. Солнечный коллектор (опция)
14. Кран подпитки контура отопления
15. Датчик клапана контура солнечных коллекторов (модели М)
16. Кран слива бойлера
17. Датчик обратной магистрали отопления
18. Кран с обратным клапаном
19. Насос контура солнечных коллекторов
20. Кран слива системы отопления
21. Насос высокотемпературной зоны (модели V, MV, Z, MZ)
22. 3-ходовой подмешивающий клапан
23. Насос низкотемпературной зоны (модели V, MV, Z, MZ)
24. Автоматический воздушний клапан
25. Гидравлическая стрелка
26. Низкотемпературный контур 3 (мод. Z)
27. Низкотемпературный контур 2 (мод. V)
28. Высокотемпературный контур 1 (мод. V)
29. Водопровод
30. Отвод излишков тепла (версии М)
31. Бойлер
32. Рециркуляция (опция)
33. Насосная группа
34. Солнечный коллектор
35. Газ
