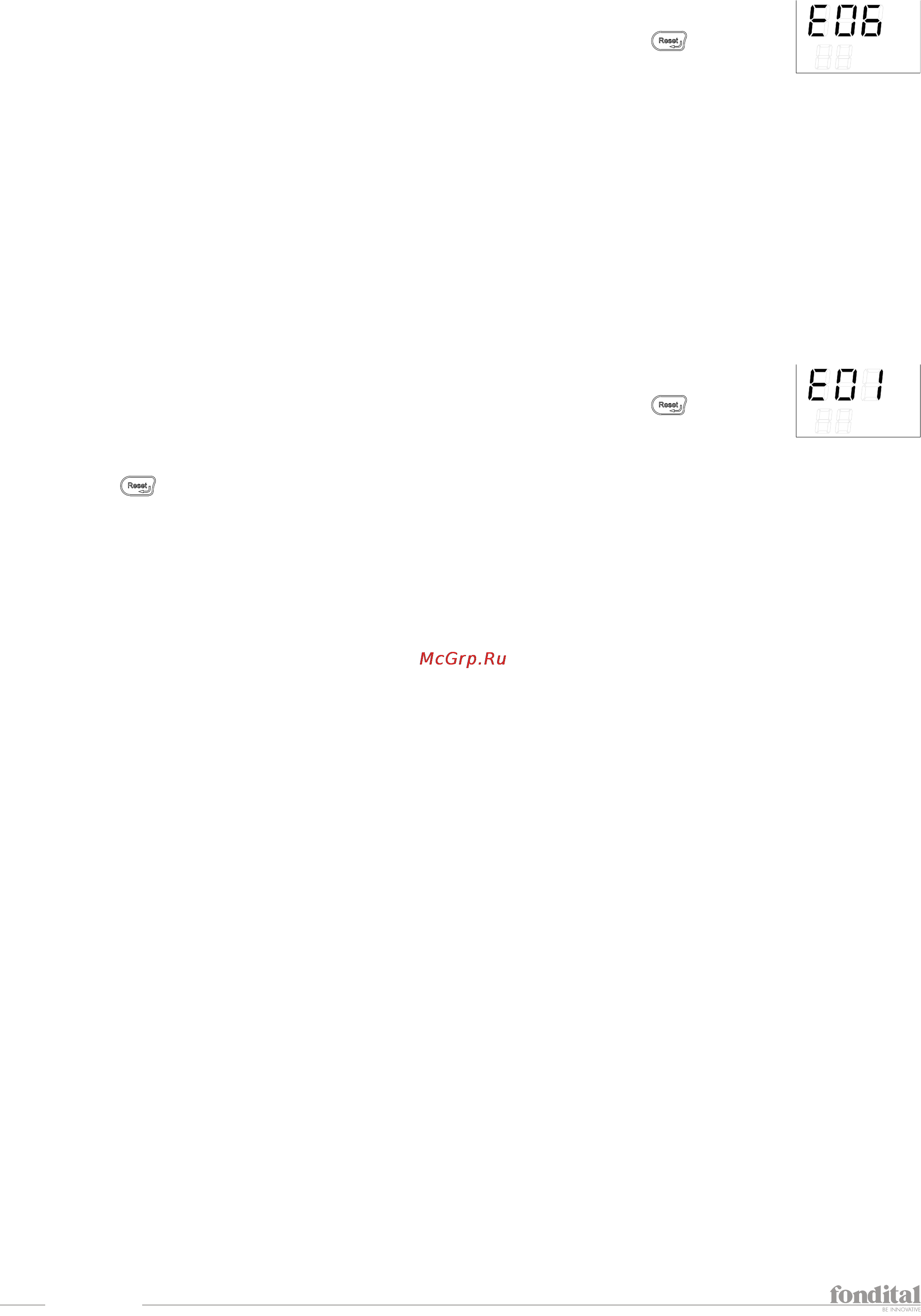

22
Инструкци для пользователя
1.12 Неисправности котла, неустранимые с помощью процедуры разблокировки
При возникновении неполадки, на дисплее отображается соответствующий код ошибки (смотри Таблица
технических неисправностей на странице 96).
В некоторых ситуациях работа котламожет быть возобновлена с помощью нажатия кнопки
, в других –
котел автоматически возобновляет свою работу после устранения причины его блокировок (смотри следующий
параграф
При возникновении неполадки, неустранимой с помощью кнопки «reset», все кнопки будут заблокированы,
только ЖК-дисплей останется подсвеченным.
После устранения причины, вызвавшей ошибку, символ ошибки пропадeт.
При этом отображение кода неисправности исчезает с дисплея и через 15 секунд отключается интерфейс
пользователя, без необходимости нажатия каких либо кнопок возле ЖК-дисплея.
1.13 Разблокировка котла
При возникновении неполадки, на дисплее отображается соответствующий код ошибки (смотри Таблица
технических неисправностей на странице 96).
В некоторых ситуациях работа котламожет быть возобновлена с помощью нажатия кнопки
, в других –
котел автоматически возобновляет свою работу после устранения причины его блокировк.
Если котел можно разблокировать при помощи кнопки «reset» (код неполадки: E01, E02, E03, E40, E80, E86, E87), то
эта кнопка будет подсвечиваться и отображаться на ЖК-дисплее.
В данном случае
– единственная активная кнопка, которую можно нажать.
При соответствующих параметрах работы котла, после нажатия кнопки «reset», котел снимется с блокировки и
продолжит свою работу.
При этом отображение кода неисправности исчезает с дисплея и через 15 секунд отключается интерфейс
пользователя, без необходимости нажатия каких либо кнопок возле ЖК-дисплея.
